مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:

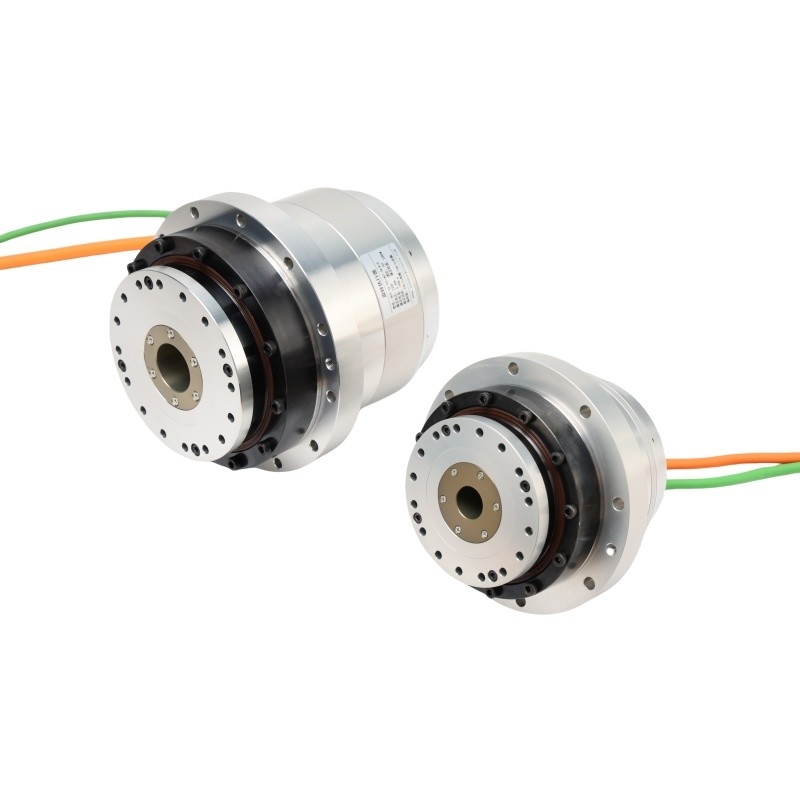

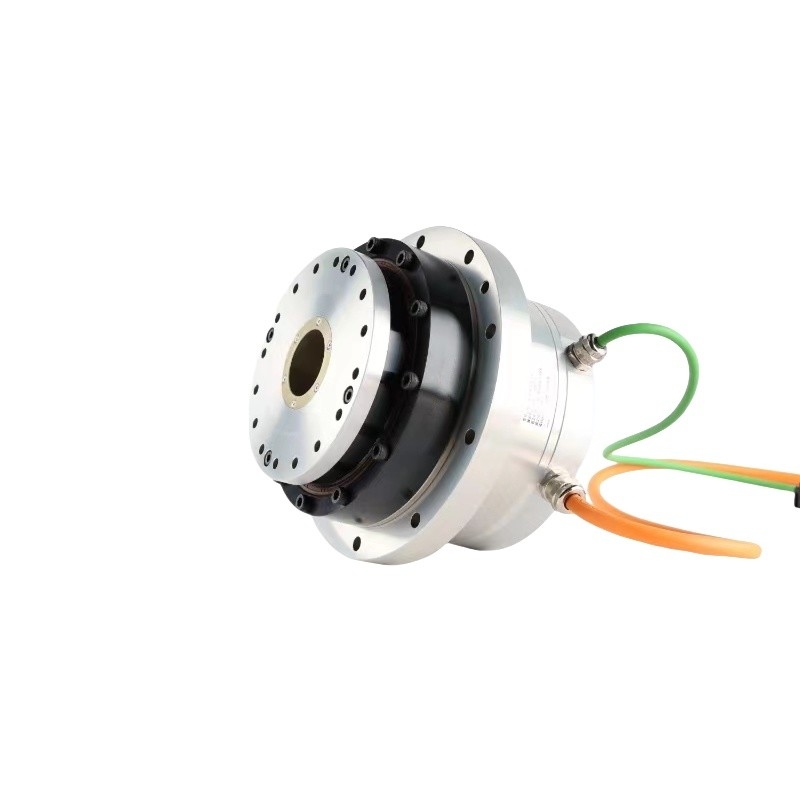

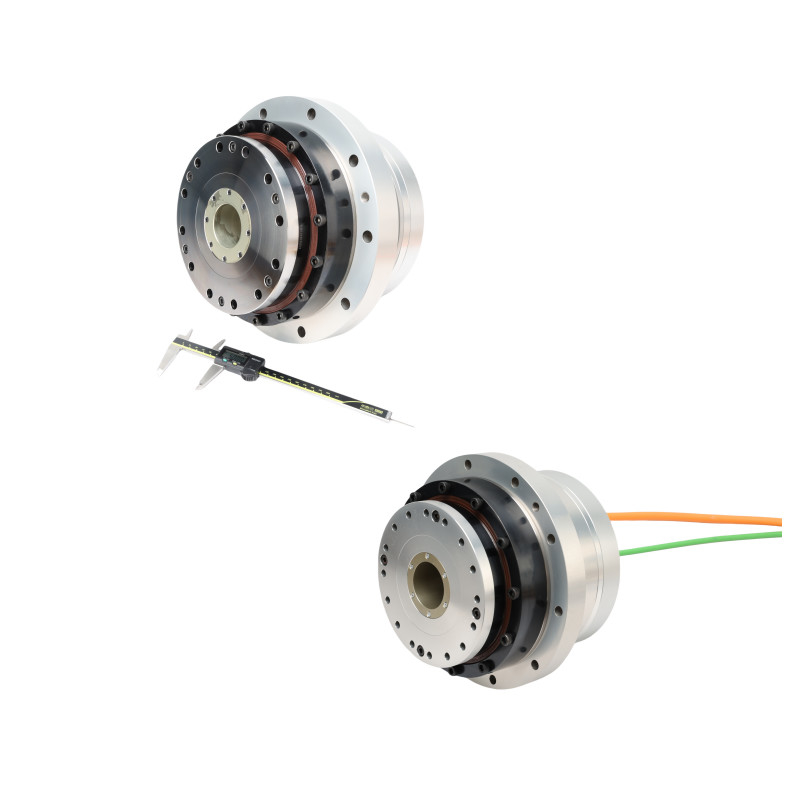

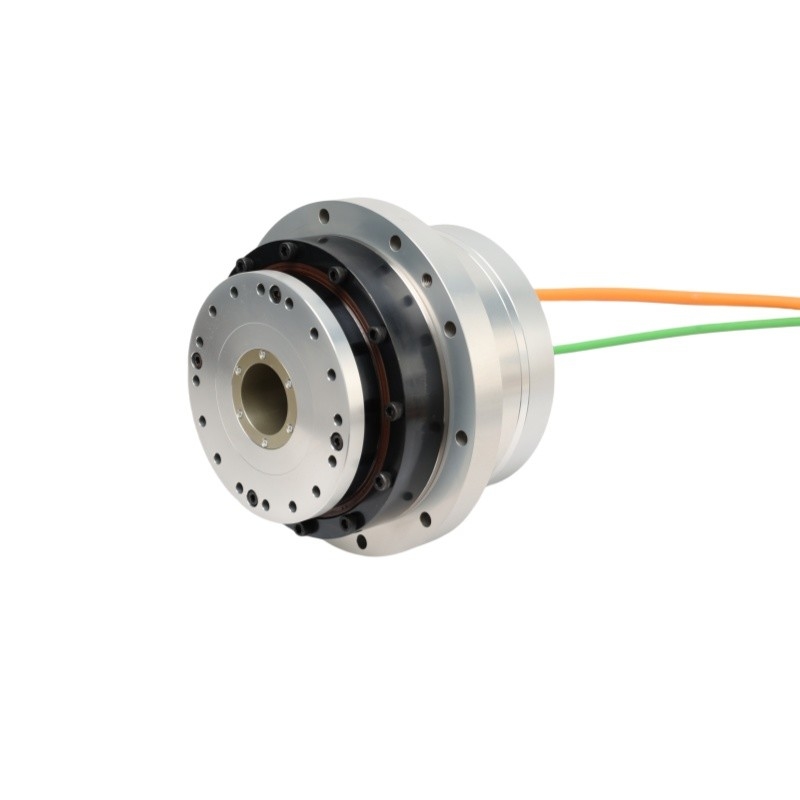

سلسلة HATF مع منفذ جانبي
فيديو
فيديو
فيديو
وصف المنتج
تلعب أجهزة التحكم الدوارة دوراً حاسماً في تمكين الحركة الدوارة الدقيقة والمسيطرة عبر مجموعة واسعة من الصناعات، مما يسهم في الكفاءة والموثوقيةو وظائف في تطبيقات مختلفة.
المحرك الدواري هو أسطوانة هوائية تستخدم لتوفير حركة دوارة أو زاوية ، مما يسمح بسكتة في حركة تذبذب من خلال زاوية محددة.فهي متينة وتعطي قوة عالية نسبيا (قلب الدوران) للحجمأجهزة التحكم الدوارة تبسط التصميم ويمكن أن تقلل من مشاكل الصيانة.
اعتبارات الاختيار:
عزم الدوران والسرعة:توازن متطلبات عزم الدوران الخارجي للجهاز التشغيلي وسرعة التشغيل.
خيارات التحكم:ضع في اعتبارك نوع التحكم (اليدوي، النيوماتيكي، الهيدروليكي، الكهربائي) المطلوب للتطبيق المحدد.
الحجم والتركيب:ضمان التوافق مع قيود المساحة ومتطلبات التثبيت.
ورقة المواصفات
| سلسلة HAT | 20 | ||||||
| نسبة التخفيض | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | عزم دوران ذروة | رقم | 69 | 91 | 102 | 108 | 113 |
| عزم دوران اسمي | رقم | 30 | 48 | 58 | 61 | 61 | |
| السرعة القصوى | rpm | 98 | 62 | 50 | 41 | 31 | |
| السرعة الاسمية | rpm | 51 | 32 | 26 | 21 | 16 | |
| الحد الأقصى للتيار | الأسلحة | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| التيار الاسمي | الأسلحة | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| ثابت العزم | Nm/أسلحة | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| مقاومة المرحلة | أوم ((20°C) | 6.2 | |||||
| حثية المرحلة | mH | 7.7 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 25 | |||||
| 48VDC | عزم دوران ذروة | رقم | 69 | 91 | 102 | 108 | 113 |
| عزم دوران اسمي | رقم | 39 | 58 | 61 | 61 | 61 | |
| السرعة القصوى | rpm | 86 | 54 | 44 | 36 | 27 | |
| السرعة الاسمية | rpm | 51 | 32 | 26 | 21 | 16 | |
| الحد الأقصى للتيار | الأسلحة | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| التيار الاسمي | الأسلحة | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| ثابت العزم | Nm/أسلحة | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| مقاومة المرحلة | أوم ((20°C) | 0.4 | |||||
| حثية المرحلة | mH | 0.9 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 7.7 | |||||
| مكشف مطلق | نوع الترميز | مكشف مطلق | |||||
| الدقة (دورة محرك واحدة) | قليلاً | 2324 بت | |||||
| محرك عداد الدوران المتعدد | قليلاً | 16 | |||||
| دقة الموقع في الاتجاه الواحد | القوس الثاني | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| إمكانية تكرار دقة تحديد الموقع | القوس الثاني | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| صلابة الإطاحة | x104N·m /rad | 24 | |||||
| صلابة الالتواء | x104N·m /rad | 1.8 | 2.3 | ||||
| لحظة عجلة | بدون فرامل | كغ*م2 | 8.8*10^-5 | ||||
| مع الفرامل | كغ*م2 | 9.17*10^-5 | |||||
| الكتلة | بدون فرامل | كيلوغرام | 2.4 | ||||
| مع الفرامل | كيلوغرام | 2.96 | |||||
| عدد أعمدة المحرك | قطب | 16 | |||||
| ظروف البيئة | درجة حرارة التشغيل: 0 ~ 40 °C درجة حرارة التخزين: -20~60°C رطوبة التشغيل / رطوبة التخزين: 20 ~ 80% RH (بدون تكثيف) مقاومة الاهتزاز: 24.5m/s2 (تردد: 10~400Hz) لا يوجد غبار أو مسحوق معدني ، غازات آكلة ، غازات قابلة للاشتعال ، ضباب النفط وغيرها من الاستخدامات الداخلية ، تجنب أشعة الشمس المباشرة تحت ارتفاع 1000 متر |
||||||
| عزل المحرك | مقاومة العزل: أكثر من 100MΩ ((DC500V) | ||||||
| القوة الكهربائية: AC1500V / 1 دقيقة | |||||||
| فئة العزل: F | |||||||
| درجات الحماية | النوع المغلق بالكامل والمتبريد الذاتي (IP65) | ||||||
