مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:

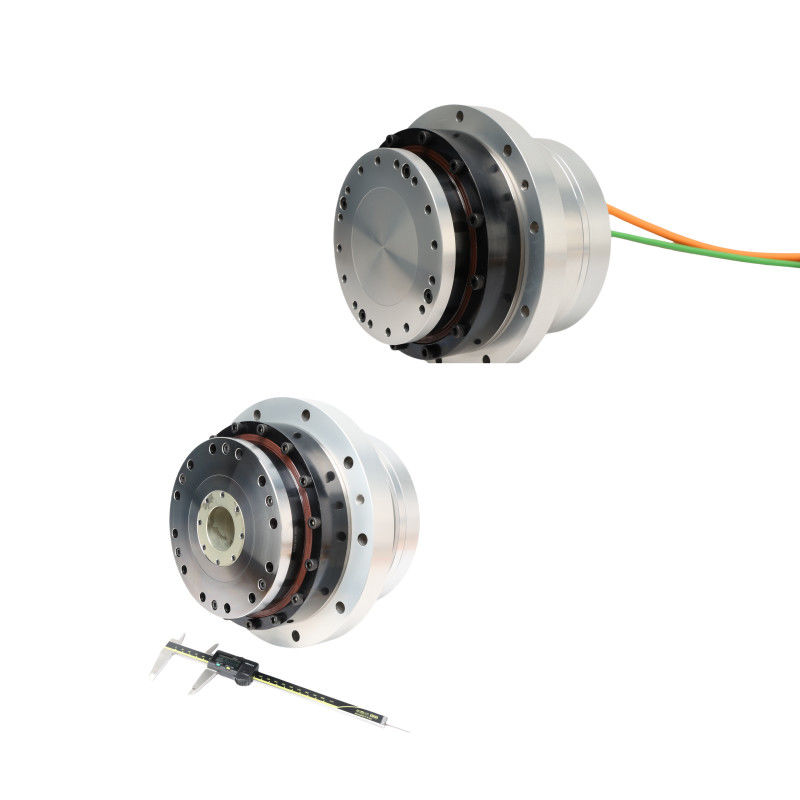

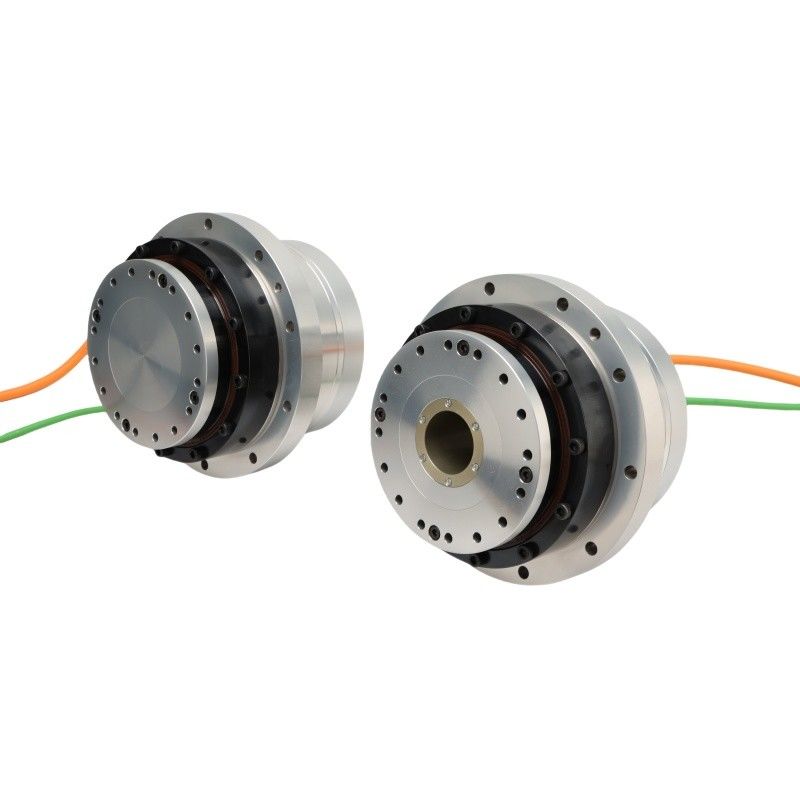

المحركات الدوارة ذات الحواف من سلسلة HASF ذات المخرج الجانبي
فيديو
فيديو
فيديو
وصف المنتج
أجهزة التشغيل الدوارة هي أجهزة ميكانيكية مصممة لإنتاج حركة دورانية أو عزم دوران حول محور مركزي.
توجد أجهزة التشغيل الدوارة تطبيقات واسعة في مختلف الصناعات بسبب قدرتها على تحويل الطاقة السائلة أو الكهربائية إلى حركة دوارة أو عزم دوران.هنا بعض التطبيقات المحددة حيث يتم استخدام المحركات الدوارة عادة في الأتمتة الصناعية مثل الذراعين الآلية، ناقلات ومناولة المواد، أنظمة النقل وآلات التعبئة.
تطبيقات أجهزة التشغيل الدوارة
الأتمتة الصناعية:تستخدم في الروبوتات والناقلات وآلات التعبئة و الأنظمة الآلية الأخرى
الفضاء الجويأمر بالغ الأهمية في سطحات التحكم في الطيران، وسكة الهبوط، وموقع الأقمار الصناعية.
السيارات:نظام القيادة، نظام التحكم بالضغط، نظام النقل
الطاقة والمرافق:تشغيل الصمامات، أنظمة تتبع الشمسية.
الرعاية الطبية والصحية:معدات التشخيص، الروبوتات الجراحية.
إلكترونيات المستهلك:الكاميرات، الهواتف الذكية، أجهزة اللعب.
ورقة المواصفات
| السلسلة هي | 32 | ||||||
| نسبة التخفيض | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | عزم دوران ذروة | رقم | 250 | 376 | 441 | 436 | 459 |
| عزم دوران اسمي | رقم | 90 | 150 | 190 | 230 | 267 | |
| السرعة القصوى | rpm | 75 | 47 | 38 | 31 | 24 | |
| السرعة الاسمية | rpm | 45 | 28 | 23 | 19 | 14 | |
| الحد الأقصى للتيار | الأسلحة | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | |
| التيار الاسمي | الأسلحة | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | |
| ثابت العزم | Nm/أسلحة | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | |
| مقاومة المرحلة | أوم ((20°C) | 2.1 | |||||
| حثية المرحلة | mH | 12 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 52.5 | |||||
| 48VDC | عزم دوران ذروة | رقم | 250 | 376 | 411 | 436 | 459 |
| عزم دوران اسمي | رقم | 90 | 145 | 180 | 215 | 267 | |
| السرعة القصوى | rpm | 53 | 33 | 27 | 22 | 17 | |
| السرعة الاسمية | rpm | 45 | 28 | 23 | 19 | 14 | |
| الحد الأقصى للتيار | الأسلحة | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | |
| التيار الاسمي | الأسلحة | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | |
| ثابت العزم | Nm/أسلحة | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | |
| مقاومة المرحلة | أوم ((20°C) | 0.2 | |||||
| حثية المرحلة | mH | 0.4 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 12.57 | |||||
| مكشف مطلق | نوع الترميز | مكشف مطلق | |||||
| الدقة (دورة محرك واحدة) | قليلاً | 2324 بت | |||||
| محرك عداد الدوران المتعدد | قليلاً | 16 | |||||
| دقة الموقع في الاتجاه الواحد | القوس الثاني | ≤ 65 | ≤60 | ≤55 | ≤45 | ≤45 | |
| إمكانية تكرار دقة تحديد الموقع | القوس الثاني | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| صلابة الإطاحة | x104N·m /rad | 95 | |||||
| صلابة الالتواء | x104N·m /rad | 7.6 | 9.9 | ||||
| لحظة عجلة | بدون فرامل | كغ*م2 | 8.3*10^-4 | ||||
| مع الفرامل | كغ*م2 | 1.04*10^-3 | |||||
| الكتلة | بدون فرامل | كيلوغرام | 7.4 | ||||
| مع الفرامل | كيلوغرام | 8.7 | |||||
| عدد أعمدة المحرك | قطب | 16 | |||||
| ظروف البيئة | درجة حرارة التشغيل: 0 ~ 40 °C درجة حرارة التخزين: -20~60°C رطوبة التشغيل / رطوبة التخزين: 20 ~ 80% RH (بدون تكثيف) مقاومة الاهتزاز: 24.5m/s2 (تردد: 10~400Hz) لا يوجد غبار أو مسحوق معدني ، غازات آكلة ، غازات قابلة للاشتعال ، ضباب النفط وغيرها من الاستخدامات الداخلية ، تجنب أشعة الشمس المباشرة تحت ارتفاع 1000 متر |
||||||
| عزل المحرك | مقاومة العزل: أكثر من 100MΩ ((DC500V) | ||||||
| القوة الكهربائية: AC1500V / 1 دقيقة | |||||||
| فئة العزل: F | |||||||
| درجات الحماية | النوع المغلق بالكامل والمتبريد الذاتي (IP65) | ||||||
