مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:

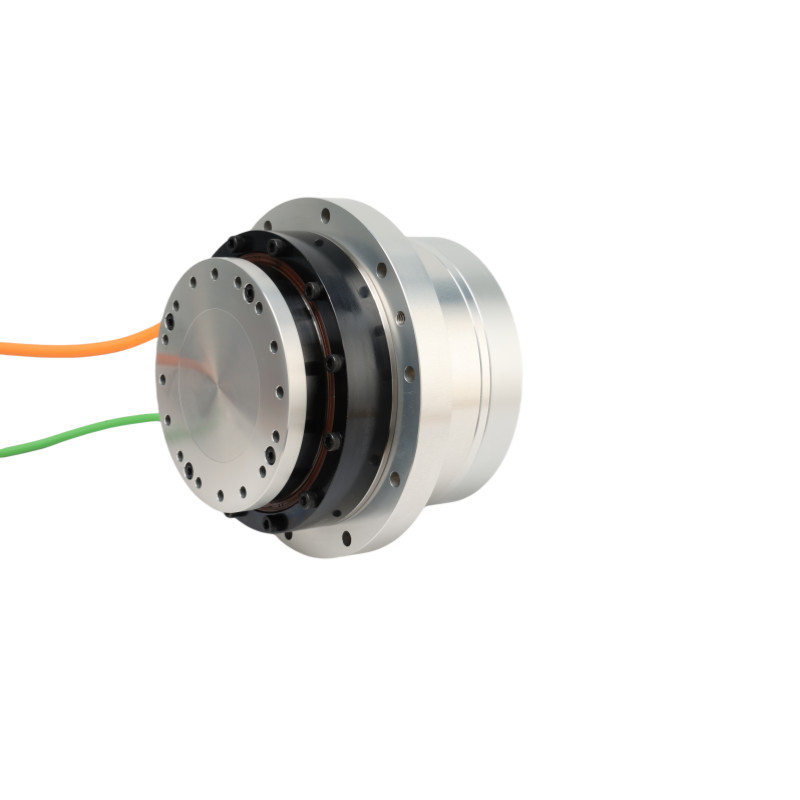

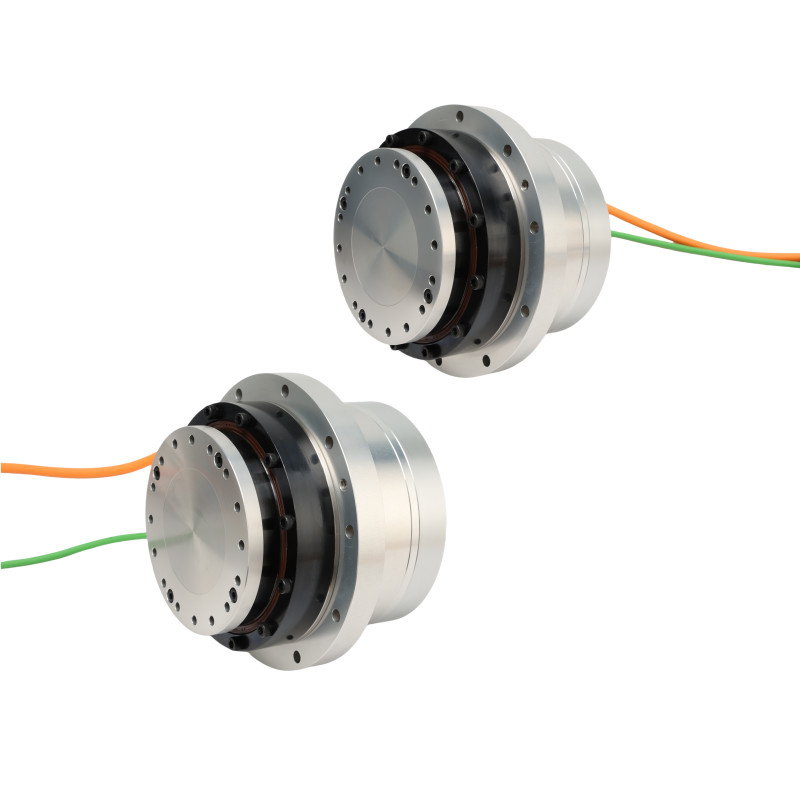

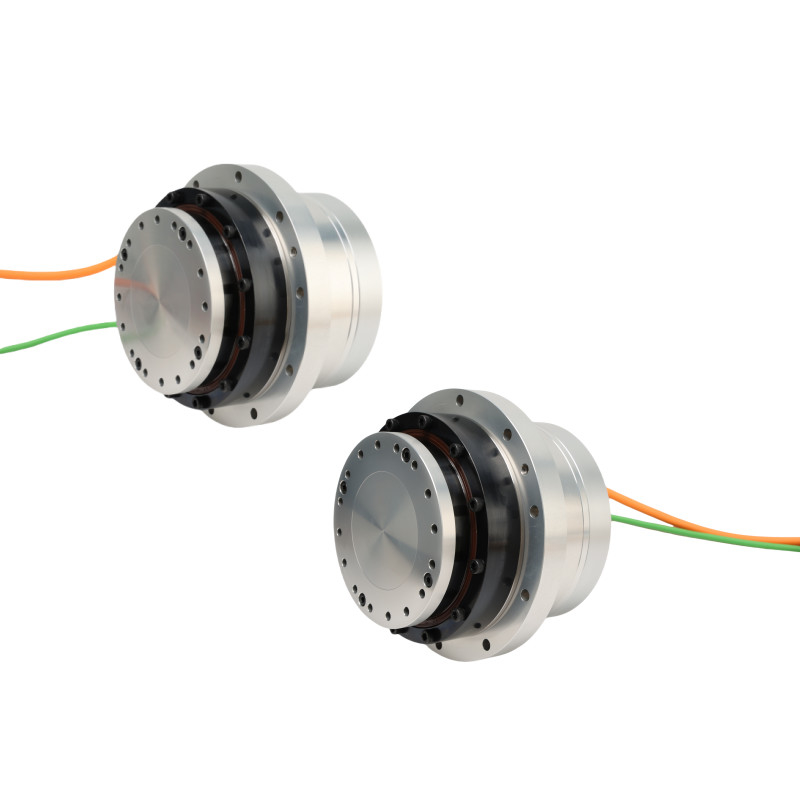

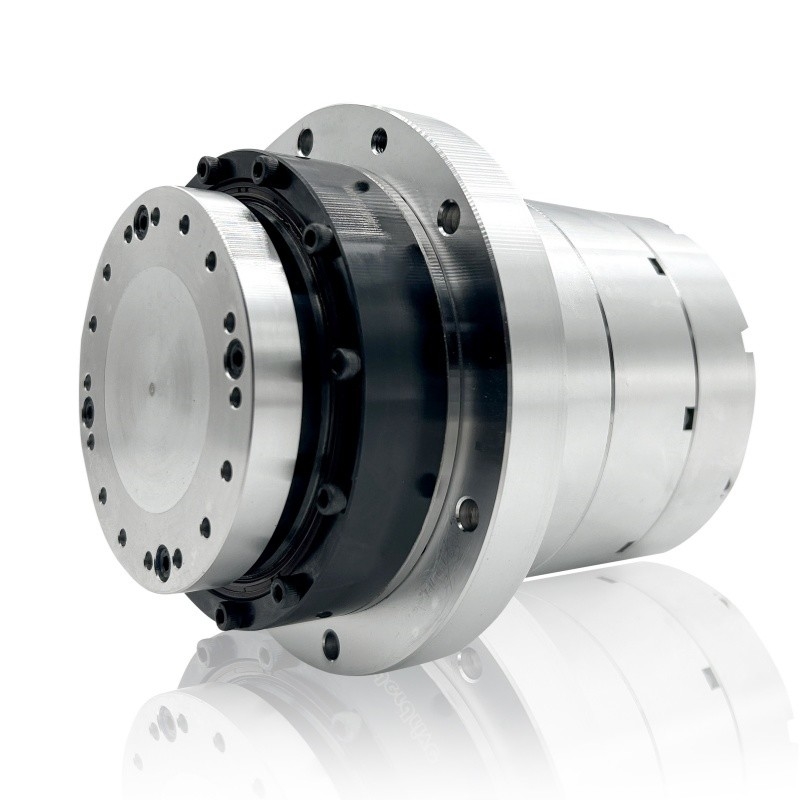

المحركات الدوارة ذات الحواف من سلسلة HASF ذات المخرج الجانبي
فيديو
فيديو
فيديو
أجهزة التشغيل الدوارة هي أجهزة ميكانيكية مصممة لإنتاج حركة دورانية أو عزم دوران حول محور مركزي. يتم استخدامها على نطاق واسع في مختلف الصناعات والسيارات والطيرانوتطبيقات أخرى تتطلب حركة دوارة خاضعة للرقابة.
1جسد جهاز التشغيل: عادة ما يكون أسطواني أو على شكل مربع ، يضم المكونات الداخلية.
2العمود الدوار: متصل بآلية الإخراج أو الحمل ، وتحويل الحركة الدوارة.
3مصدر الطاقة: اعتماداً على النوع، يمكن أن يكون من الطاقة الهوائية (الهواء المضغوط) أو الهيدروليكية (ضغط السوائل) أو الكهربائية (المحرك الكهربائي) أو الميكانيكية (التروس والربط).
4آلية التحكم: تحكم تشغيل جهاز التشغيل، إما يدويا أو من خلال أنظمة الآلية.
الأتمتة الصناعية
1الذراعين الروبوتية: أجهزة التشغيل الدوارة هي مكونات لا تتجزأ من الذراعين الروبوتية والمعالجات المستخدمة في خطوط التجميع وعمليات الاختيار والمكان وغيرها من المهام الآلية.
2الحاملات ومعالجة المواد: تعمل المحركات على التحكم في الحركات الدوارة في أنظمة الحاملات وآليات فرز المواد ومعدات معالجة المواد.
3آلات التعبئة والتغليف: تسهل أجهزة التشغيل الحركات الدوارة في آلات التعبئة والتغليف لأداء مهام مثل الختم والتسمية والملء.
الترفيه والترفيه:
1ركوب الحديقة: تستخدم المحركات في آليات الركوب والحركة لخلق حركات ديناميكية ومحاكاة تجارب واقعية.
2معدات المسرح والأحداث: تساعد أجهزة التشغيل الدوارة على تحريك الستائر المسرحية وأجهزة الإضاءة والمعدات المسرحية الأخرى.
إلكترونيات المستهلك:
1الإلكترونيات الاستهلاكية: تستخدم أجهزة التشغيل في مختلف منتجات الإلكترونيات الاستهلاكية مثل الكاميرات والهواتف الذكية وأجهزة التحكم في الألعاب لآليات مثل عدسات الزوم والتركيز التلقائيو ردود الفعل الاهتزازية.
الطاقة والمرافق:
1. تشغيل الصمام: تعمل أجهزة التحكم الدوارة على الصمامات في خطوط الأنابيب وصناعات العمليات والمرافق لتنظيم معدلات التدفق والضغط واتجاه السائل.
2الطاقة المتجددة: تستخدم المحركات في أنظمة تتبع الطاقة الشمسية لتوجيه الألواح الشمسية نحو الشمس للاستيعاب الأمثل للطاقة.
الرعاية الطبية والصحية:
1معدات التشخيص: تستخدم أجهزة التشغيل الدوارة في الأجهزة الطبية مثل أجهزة المسح المقطعي المقطعي وأجهزة التصوير بالرنين المغناطيسي لتحديد الموقع الدقيق وحركة مكونات التصوير.
2الروبوتات الجراحية: تسمح أجهزة التشغيل بالحركة الدقيقة والتحكم في أنظمة الروبوتات الجراحية، مما يعزز الدقة الجراحية والإجراءات الحد الأدنى من الغزو.
| السلسلة هي | 20 | ||||||
| نسبة التخفيض | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | عزم دوران ذروة | رقم | 69 | 91 | 102 | 108 | 113 |
| عزم دوران اسمي | رقم | 30 | 48 | 58 | 61 | 61 | |
| السرعة القصوى | rpm | 98 | 62 | 50 | 41 | 31 | |
| السرعة الاسمية | rpm | 51 | 32 | 26 | 21 | 16 | |
| الحد الأقصى للتيار | الأسلحة | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| التيار الاسمي | الأسلحة | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| ثابت العزم | Nm/أسلحة | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| مقاومة المرحلة | أوم ((20°C) | 6.2 | |||||
| حثية المرحلة | mH | 7.7 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 25 | |||||
| 48VDC | عزم دوران ذروة | رقم | 69 | 91 | 102 | 108 | 113 |
| عزم دوران اسمي | رقم | 39 | 58 | 61 | 61 | 61 | |
| السرعة القصوى | rpm | 86 | 54 | 44 | 36 | 27 | |
| السرعة الاسمية | rpm | 51 | 32 | 26 | 21 | 16 | |
| الحد الأقصى للتيار | الأسلحة | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| التيار الاسمي | الأسلحة | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| ثابت العزم | Nm/أسلحة | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| مقاومة المرحلة | أوم ((20°C) | 0.4 | |||||
| حثية المرحلة | mH | 0.9 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 7.7 | |||||
| مكشف مطلق | نوع الترميز | مكشف مطلق | |||||
| الدقة (دورة محرك واحدة) | قليلاً | 2324 بت | |||||
| محرك عداد الدوران المتعدد | قليلاً | 16 | |||||
| دقة الموقع في الاتجاه الواحد | القوس الثاني | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| إمكانية تكرار دقة تحديد الموقع | القوس الثاني | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| صلابة الإطاحة | x104N·m /rad | 24 | |||||
| صلابة الالتواء | x104N·m /rad | 1.8 | 2.3 | ||||
| لحظة عجلة | بدون فرامل | كغ*م2 | 8.8*10^-5 | ||||
| مع الفرامل | كغ*م2 | 9.17*10^-5 | |||||
| الكتلة | بدون فرامل | كيلوغرام | 2.4 | ||||
| مع الفرامل | كيلوغرام | 2.96 | |||||
| عدد أعمدة المحرك | قطب | 16 | |||||
| ظروف البيئة | درجة حرارة التشغيل: 0 ~ 40 °C درجة حرارة التخزين: -20~60°C رطوبة التشغيل / رطوبة التخزين: 20 ~ 80% RH (بدون تكثيف) مقاومة الاهتزاز: 24.5m/s2 (تردد: 10~400Hz) لا يوجد غبار أو مسحوق معدني ، غازات آكلة ، غازات قابلة للاشتعال ، ضباب النفط وغيرها من الاستخدامات الداخلية ، تجنب أشعة الشمس المباشرة تحت ارتفاع 1000 متر |
||||||
| عزل المحرك | مقاومة العزل: أكثر من 100MΩ ((DC500V) | ||||||
| القوة الكهربائية: AC1500V / 1 دقيقة | |||||||
| فئة العزل: F | |||||||
| درجات الحماية | النوع المغلق بالكامل والمتبريد الذاتي (IP65) | ||||||
