مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
المحركات الدوارة ذات الحواف من سلسلة HASF ذات المخرج الجانبي
فيديو
فيديو
فيديو

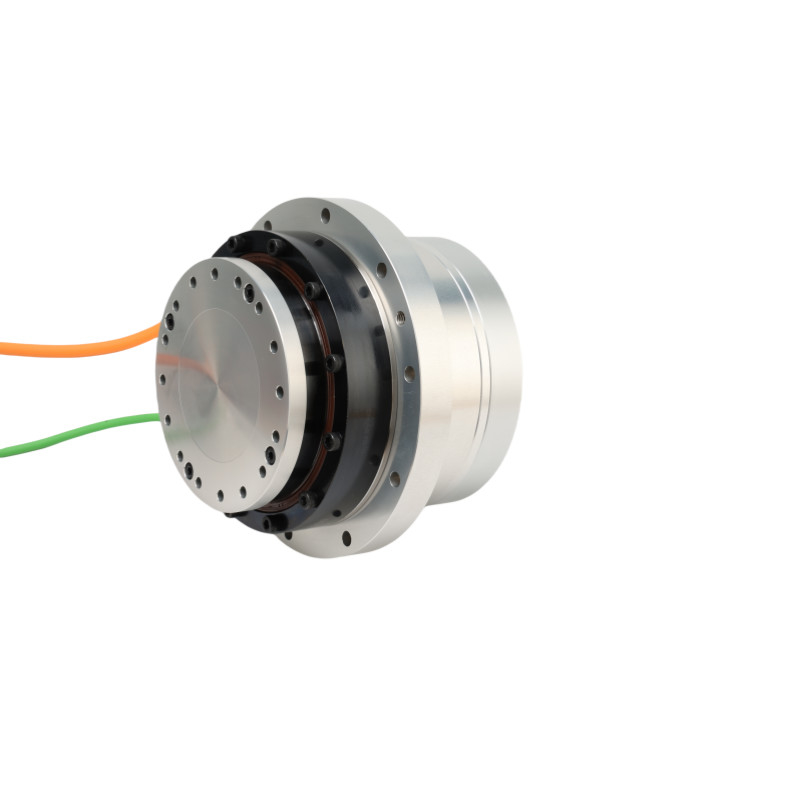

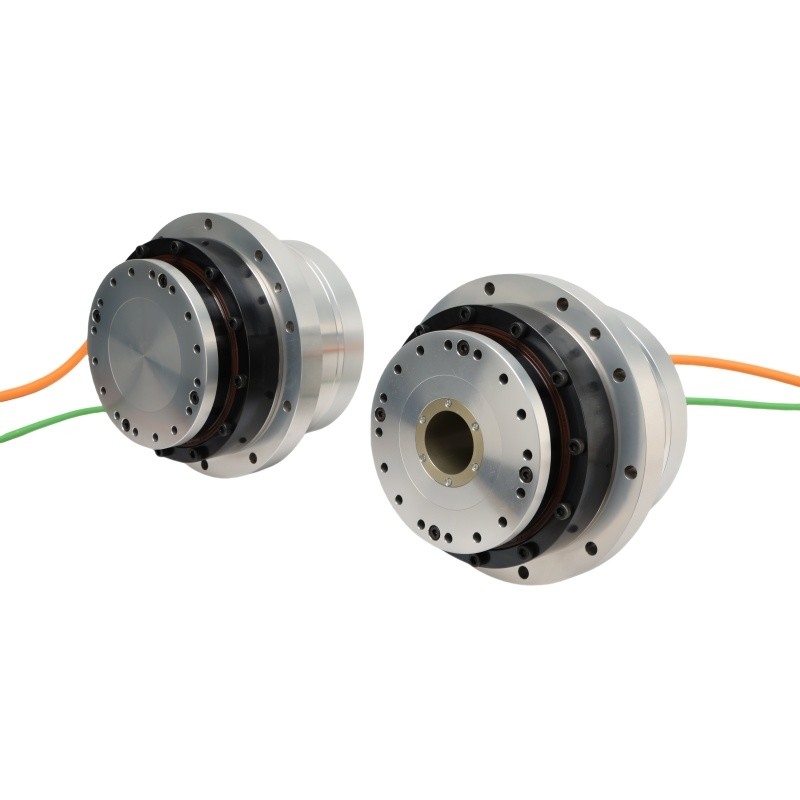

دقة عالية و عزم دوران عالية عمود صلب سلسلة HASF نموذج 20 محركات الدوار المزدوجة
أجهزة التشغيل الدوارة هي أجهزة ميكانيكية مصممة لإنتاج حركة دورانية أو عزم دوران حول محور مركزي. يتم استخدامها على نطاق واسع في مختلف الصناعات والسيارات والطيرانوتطبيقات أخرى تتطلب حركة دوارة خاضعة للرقابة.
الأتمتة الصناعية
1الذراعين الروبوتية: أجهزة التشغيل الدوارة هي مكونات لا تتجزأ من الذراعين الروبوتية والمعالجات المستخدمة في خطوط التجميع وعمليات الاختيار والمكان وغيرها من المهام الآلية.
2الحاملات ومعالجة المواد: تعمل المحركات على التحكم في الحركات الدوارة في أنظمة الحاملات وآليات فرز المواد ومعدات معالجة المواد.
3آلات التعبئة والتغليف: تسهل أجهزة التشغيل الحركات الدوارة في آلات التعبئة والتغليف لأداء مهام مثل الختم والتسمية والملء.
صناعة السيارات
1أنظمة التوجيه: يتم استخدام المحركات الدوارة الكهربائية والهيدروليكية في أنظمة التوجيه الكهربائي (EPS) وأنظمة التوجيه الكهربائي (HPS) للمساعدة في التحكم في التوجيه.
2التحكم في عجلة التشغيل: تستخدم أجهزة التشغيل للتحكم في وضع صمام التشغيل في المحركات الحديثة ، مما يضمن التحكم الدقيق في سرعة المحرك وطاقة الإخراج.
3أنظمة النقل:يتم استخدام أجهزة التشغيل الدوارة في ناقلات السيارات اليدوية الآلية (AMT) ونقلات المفتاحين (DCT) لتسهيل تغيير العجلات.
الطاقة والمرافق:
1. تشغيل الصمام: تعمل أجهزة التحكم الدوارة على الصمامات في خطوط الأنابيب وصناعات العمليات والمرافق لتنظيم معدلات التدفق والضغط واتجاه السائل.
2الطاقة المتجددة: تستخدم المحركات في أنظمة تتبع الطاقة الشمسية لتوجيه الألواح الشمسية نحو الشمس للاستيعاب الأمثل للطاقة.
الرعاية الطبية والصحية:
1معدات التشخيص: تستخدم أجهزة التشغيل الدوارة في الأجهزة الطبية مثل أجهزة المسح المقطعي المقطعي وأجهزة التصوير بالرنين المغناطيسي لتحديد الموقع الدقيق وحركة مكونات التصوير.
2الروبوتات الجراحية: تسمح أجهزة التشغيل بالحركة الدقيقة والتحكم في أنظمة الروبوتات الجراحية، مما يعزز الدقة الجراحية والإجراءات الحد الأدنى من الغزو.
| السلسلة هي | 20 | ||||||
| نسبة التخفيض | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | عزم دوران ذروة | رقم | 69 | 91 | 102 | 108 | 113 |
| عزم دوران اسمي | رقم | 30 | 48 | 58 | 61 | 61 | |
| السرعة القصوى | rpm | 98 | 62 | 50 | 41 | 31 | |
| السرعة الاسمية | rpm | 51 | 32 | 26 | 21 | 16 | |
| الحد الأقصى للتيار | الأسلحة | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| التيار الاسمي | الأسلحة | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| ثابت العزم | Nm/أسلحة | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| مقاومة المرحلة | أوم ((20°C) | 6.2 | |||||
| حثية المرحلة | mH | 7.7 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 25 | |||||
| 48VDC | عزم دوران ذروة | رقم | 69 | 91 | 102 | 108 | 113 |
| عزم دوران اسمي | رقم | 39 | 58 | 61 | 61 | 61 | |
| السرعة القصوى | rpm | 86 | 54 | 44 | 36 | 27 | |
| السرعة الاسمية | rpm | 51 | 32 | 26 | 21 | 16 | |
| الحد الأقصى للتيار | الأسلحة | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| التيار الاسمي | الأسلحة | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| ثابت العزم | Nm/أسلحة | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| مقاومة المرحلة | أوم ((20°C) | 0.4 | |||||
| حثية المرحلة | mH | 0.9 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 7.7 | |||||
| مكشف مطلق | نوع الترميز | مكشف مطلق | |||||
| الدقة (دورة محرك واحدة) | قليلاً | 2324 بت | |||||
| محرك عداد الدوران المتعدد | قليلاً | 16 | |||||
| دقة الموقع في الاتجاه الواحد | القوس الثاني | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| إمكانية تكرار دقة تحديد الموقع | القوس الثاني | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| صلابة الإطاحة | x104N·m /rad | 24 | |||||
| صلابة الالتواء | x104N·m /rad | 1.8 | 2.3 | ||||
| لحظة عجلة | بدون فرامل | كغ*م2 | 8.8*10^-5 | ||||
| مع الفرامل | كغ*م2 | 9.17*10^-5 | |||||
| الكتلة | بدون فرامل | كيلوغرام | 2.4 | ||||
| مع الفرامل | كيلوغرام | 2.96 | |||||
| عدد أعمدة المحرك | قطب | 16 | |||||
| ظروف البيئة | درجة حرارة التشغيل: 0 ~ 40 °C درجة حرارة التخزين: -20~60°C رطوبة التشغيل / رطوبة التخزين: 20 ~ 80% RH (بدون تكثيف) مقاومة الاهتزاز: 24.5m/s2 (تردد: 10~400Hz) لا يوجد غبار أو مسحوق معدني ، غازات آكلة ، غازات قابلة للاشتعال ، ضباب النفط وغيرها من الاستخدامات الداخلية ، تجنب أشعة الشمس المباشرة تحت ارتفاع 1000 متر |
||||||
| عزل المحرك | مقاومة العزل: أكثر من 100MΩ ((DC500V) | ||||||
| القوة الكهربائية: AC1500V / 1 دقيقة | |||||||
| فئة العزل: F | |||||||
| درجات الحماية | النوع المغلق بالكامل والمتبريد الذاتي (IP65) | ||||||
