مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
أكبر رمح جوفاء HAMF
فيديو
فيديو
فيديو

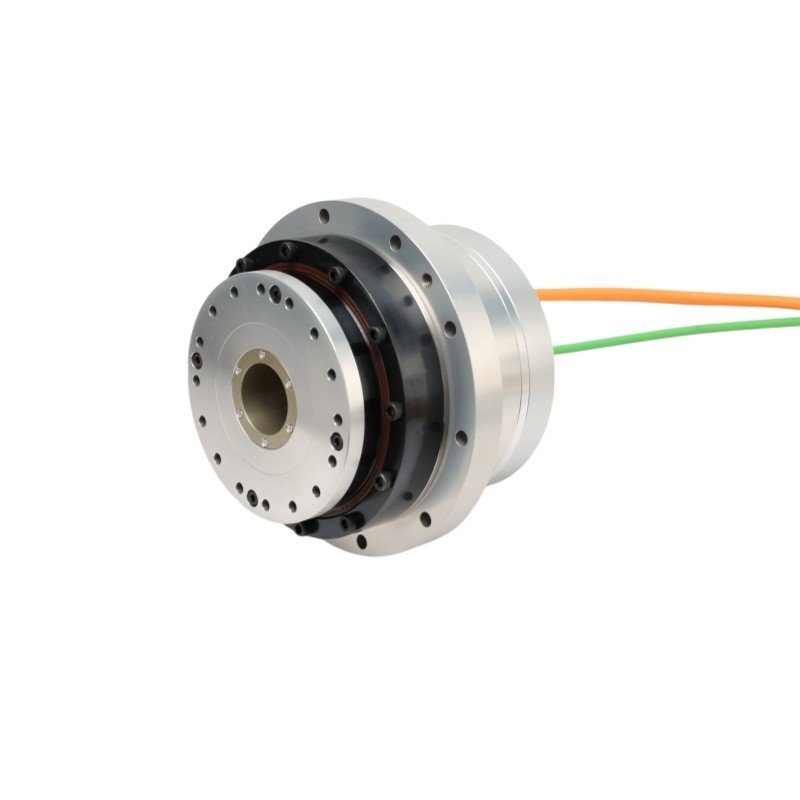

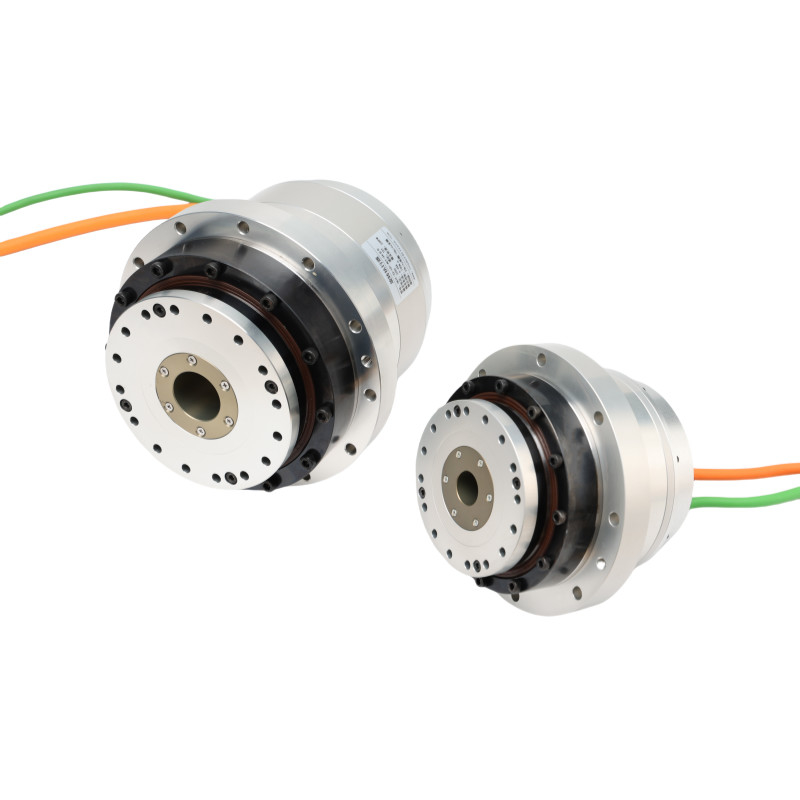

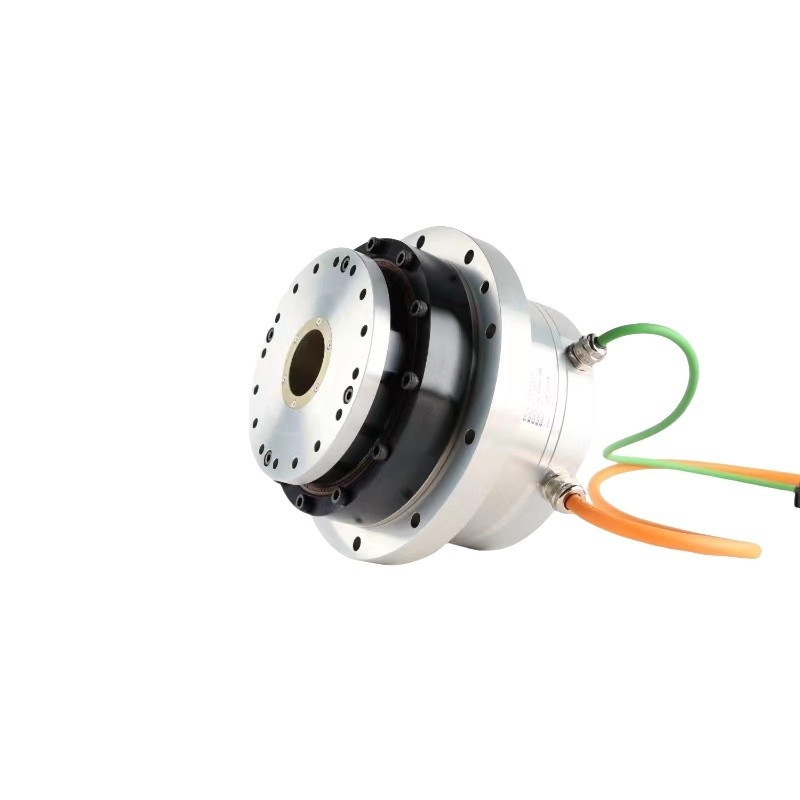

أجهزة التشغيل الدوارة من سلسلة HATF ذات العمود المجوف الكبير لجهاز قطع الليزر
محرك دواري هو جهاز كهربائي أو يعمل بالسيولة أو يدوي يستخدم لتحويل الطاقة الكهربائية إلى حركة دوارة أو تذبذبية.يتم استخدام هذه المحركات بشكل رئيسي في تشغيل الصمامات اليدوية أو التلقائية حيث يلعب إمكانية الوصول إلى المرافق مثل الهواء المضغوط أو الطاقة الكهربائية دورًا مهمًا في اختيار محرك.
يختلف هذا النوع من جهاز التشغيل عن جهاز التشغيل الخطي لأن جهاز التشغيل الخطي يستخدم الحركة الخطية لنقل الطاقة عندما يتعارض مع الدوران ؛ ومع ذلك ،يتم توصيل جهاز التشغيل الدواري بالأجهزة لتشكيل أجهزة التشغيل الخطيةيتم استخدام هذه المحركات في المعدات الهيدروليكية المتنقلة، على متن الطائرات، ونظم التحكم في الحركة.
دقة عالية: دقة الموقع المطلقة تصل إلى 10 ثوان قوس (0.0028 درجة).
عزم دوران كبير: الحجم الصغير، عزم دوران كبير؛ عزم دوران الخروج يصل إلى 800 Nm.
ثقب مجوف: فتحة داخلية ذات فتحة كبيرة لسهولة مرور الكابلات ومعسكرات الغاز وأشعة الليزر ، إلخ.
حياة طويلة: يبقى الدقة دون تغيير بعد الاستخدام لأكثر من 20000 ساعة.
لا رد فعلمحرك هارموني مع صفر رد فعل.
الاندماج: معدات موجة التوتر المتكاملة، محرك عزم الدوران، الفرامل الكهرومغناطيسية، مكشف، وموصل.
استجابة سريعة: أداء الديناميكية الاستجابة الممتازة؛ مثالية لمعالجة الليزر، ومعدات الأتمتة.
اهتزازات منخفضة: اهتزازات ضئيلة جداً و ضوضاء ؛ أفضل خيار لتطبيقات مثل أشباه الموصلات ومعدات التصوير الطبي.
معايير حماية عالية: حتى مستوى حماية IP67.
بدون صيانة: لا حاجة إلى صيانة منتظمة، لا حاجة إلى تغيير الدهون، الخ
| سلسلة HAMF | 25 | 32 | 40 | ||||||||||||||
| نسبة التخفيض | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | عزم دوران ذروة | رقم | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| عزم دوران اسمي | رقم | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| السرعة القصوى | rpm | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| السرعة الاسمية | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| الحد الأقصى للتيار | الأسلحة | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| التيار الاسمي | الأسلحة | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| ثابت العزم | Nm/أسلحة | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| مقاومة المرحلة | أوم ((20°C) | 3.55 | 2.1 | 2 | |||||||||||||
| حثية المرحلة | mH | 10 | 12 | 6 | |||||||||||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | عزم دوران ذروة | رقم | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| عزم دوران اسمي | رقم | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| السرعة القصوى | rpm | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| السرعة الاسمية | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| الحد الأقصى للتيار | الأسلحة | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| التيار الاسمي | الأسلحة | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| ثابت العزم | Nm/أسلحة | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| مقاومة المرحلة | أوم ((20°C) | 0.13 | 0.2 | 0.074 | |||||||||||||
| حثية المرحلة | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| مكشف مطلق | نوع الترميز | مكشف مطلق | |||||||||||||||
| الدقة (دورة محرك واحدة) | قليلاً | 2324 بت | 23بيت | ||||||||||||||
| محرك عداد الدوران المتعدد | قليلاً | 16 | |||||||||||||||
| دقة الموقع في الاتجاه الواحد | القوس الثاني | ≤70 | ≤60 | ≤60 | ≤50 | ≤50 | ≤ 65 | ≤60 | ≤55 | ≤45 | ≤45 | ≤60 | ≤60 | ≤50 | ≤45 | ≤45 | |
| إمكانية تكرار دقة تحديد الموقع | القوس الثاني | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| صلابة الإطاحة | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| صلابة الالتواء | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| لحظة عجلة | بدون فرامل | كيلوغرام*م2 | 2.3*10^-4 | 8.03*10^-4 | 1.72*10^-3 | ||||||||||||
| الكتلة | بدون فرامل | كيلوغرام | 3.7 | 6.68 | 12.2 | ||||||||||||
| عدد أعمدة المحرك | قطب | 16 | |||||||||||||||
| ظروف البيئة | درجة حرارة التشغيل: 0 ~ 40 °C درجة حرارة التخزين: -20~60°C رطوبة التشغيل / رطوبة التخزين: 20 ~ 80% RH (بدون تكثيف) مقاومة الاهتزاز: 24.5m/s2 (تردد: 10~400Hz) لا يوجد غبار أو مسحوق معدني ، غازات آكلة ، غازات قابلة للاشتعال ، ضباب النفط وغيرها من الاستخدامات الداخلية ، تجنب أشعة الشمس المباشرة تحت ارتفاع 1000 متر |
||||||||||||||||
| عزل المحرك | مقاومة العزل: أكثر من 100MΩ ((DC500V) | ||||||||||||||||
| القوة الكهربائية: AC1500V / 1 دقيقة | |||||||||||||||||
| فئة العزل: F | |||||||||||||||||
| درجات الحماية | النوع المغلق بالكامل والمتبريد الذاتي (IP65) | ||||||||||||||||
