مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:

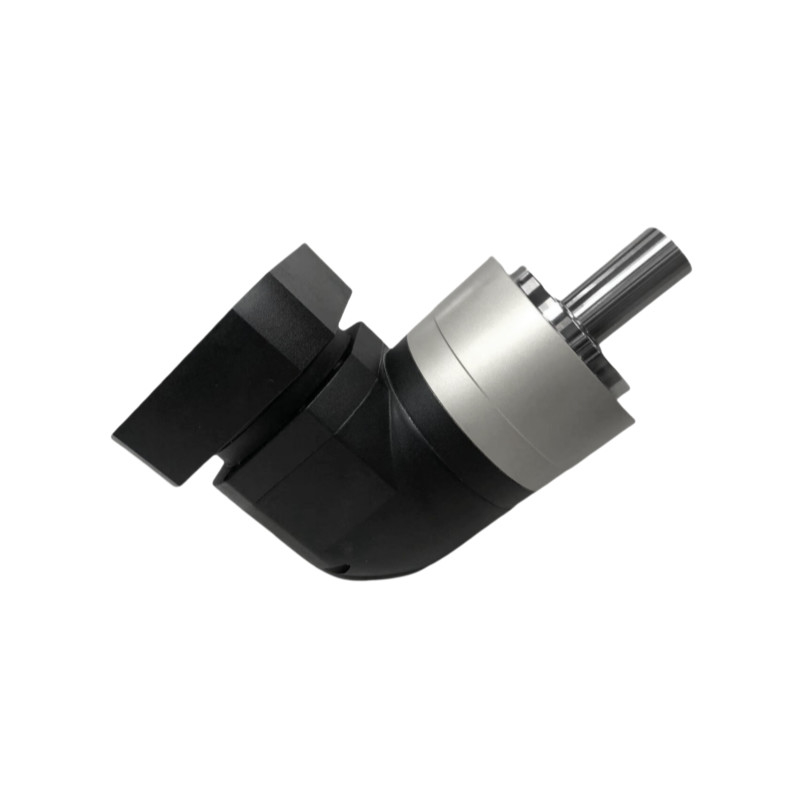

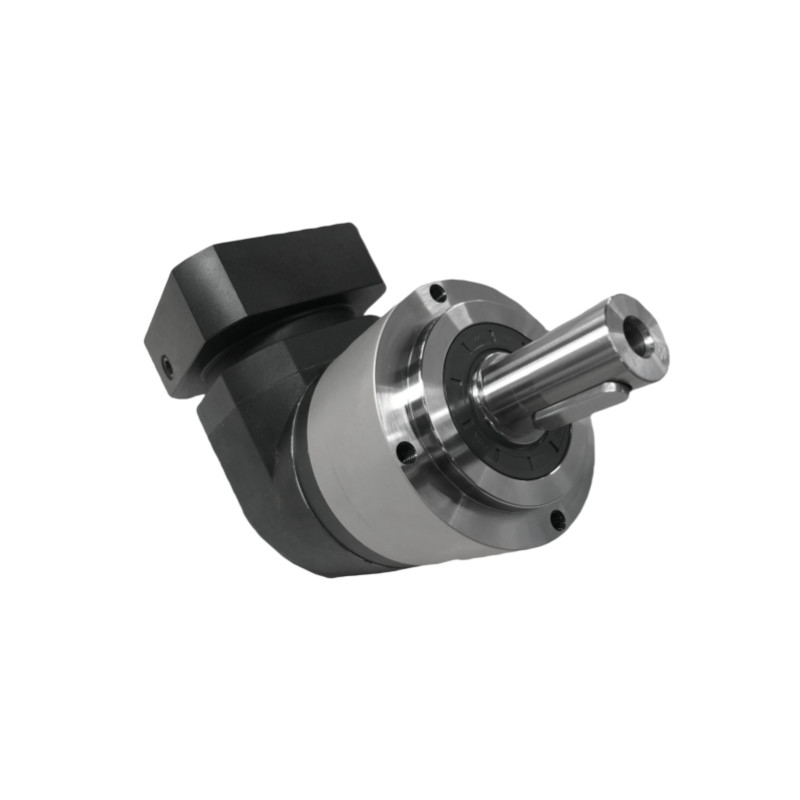

علب التروس الكوكبية من سلسلة NER
أجهزة تخفيف التروس الكوكبية هي مكونات مضغوطة تسعى جاهدة لتحقيق أقصى قدر من نقل العزم في تطبيقات مختلفة.الآليات تضمن نقل مستويات عالية من عزم الدوران مع تقليل في الوقت نفسه عدد مطلوب من الدورات المحرك لمستوى محدد من القوةتتكون أجهزة التقليل من علبة التروس وأحواض الدخول والخروج المتماثلة. أنظمة الأتمتة الصناعية ، بما في ذلك ناقلات التيار المباشر ، وأجهزة الخدمة ، وأنظمة الدفع ،استخدام أجهزة تخفيض التروس الكوكبية لإدارة المهام بكفاءة تتطلب مستويات عالية من عزم دوران.
بالمقارنة مع أنظمة خفض التروس المماثلة ، فإن هذه المكونات تقل وزنها ولديها تصميم مضغوط يمكن أن يتناسب مع المزيد من التصاميم.خفضات التروس الكوكبية يمكن أن تحافظ على نفس عزم الدوران مع انخفاض ما يصل إلى 50٪ في الحجم.
تحتوي هذه أجهزة تقليل التروس على محامل كروية تساعد على تشغيل المكونات بسلاسة وكفاءة. وهذا يقلل من الارتداء طوال فترة عمرها التشغيلية ، مما يؤدي إلى تلف أقل وطول عمر المنتج.
توفر أجهزة تخفيض التروس الكوكبية سرعات حمولة محورية أعلى وسرعات حمولة شعاعية أكثر من الأنظمة المماثلة.هذا يزيد من موثوقيتها العامة وقويتها ويقلل من احتمالية عدم المواءمةهذه الميزات تسمح لمقللات السرعة الكوكبية بتخفيف آثار الاهتزاز وضمان نقل ثابت مع مرور الوقت.
يتم بناء أجهزة تخفيف التروس الكوكبية لتحقيق أقصى قدر من التفاعل بين الأسنان، ولأن هناك المزيد من الأسنان المتصلة، فإنها يمكن أن تتعامل مع المزيد من الدوران وتحويل المزيد من الدوران.
يمكن تثبيت أو تعديل كل مرحلة من أنظمة خفض التروس الكوكبية لتكوينات مخصصة تلبي احتياجات تطبيق معين. خفض التروس الكوكبية سهلة العمل أيضًا:بمجرد أن يتم تثبيتها في صندوق التروس الأسطواني، يمكن تركيب أجهزة تخفيض التروس في أي مكان تقريبا.
| المواصفات | رقم القطاع | النسبة | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
| عزم الدوران الخارجي الاسمي | Nm | واحد | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 14 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 16 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 20 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| مزدوج | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 120 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 140 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 160 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 180 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 200 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| عجز الدوار | كجم.سم3 | واحد | 3 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 |
| 4 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 5 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 6 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 7 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 8 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 9 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 10 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
| 14 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
| 16 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
| 20 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
| مزدوج | 15 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.9 | ||
| 25 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 30 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 35 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 40 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 45 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 50 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 60 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 70 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 80 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 90 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 100 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 120 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 140 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 160 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 180 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 200 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| جدول المعلمات | رقم القطاع | النسبة | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
| عزم دوران التسارع القصوى | Nm | 1,2 | 3 ~ 200 | 1.8 مرات عزم دوران الخروج الاسمي | |||||
| عزم التوقف الطارئ | Nm | 1,2 | 3 ~ 200 | 3 مرات عزم دوران الخروج القياسي | |||||
| سرعة الإدخال الاسمية | rmp | 1 | 3 ~ 20 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15~200 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| سرعة الدخول القصوى | rmp | 1 | 3 ~ 20 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15~200 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| رد فعل متشدد للغاية | أرمين | 1 | 3 ~ 20 | | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| 2 | 15~200 | | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
| رد فعل صارم | أرمين | 1 | 3 ~ 20 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 |
| 2 | 15~200 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ||
| رد فعل عادي | أرمين | 1 | 3 ~ 20 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 |
| 2 | 15~200 | ≤9 | ≤9 | ≤9 | ≤9 | ≤9 | ≤9 | ||
| الصلابة الاصطناعية | Nm/arcmin | 1,2 | 3 ~ 200 | 8 | 14 | 27 | 52 | 148 | 305 |
| القوة الشعاعية القصوى | ن | 1,2 | 3 ~ 200 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| القوة المحورية القصوى | ن | 1,2 | 3 ~ 200 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| لحظة الانحناء | Nm | 1,2 | 3 ~ 200 | 77 | 152 | 325 | 530 | 920 | 1840 |
| حياة الخدمة | الـ | 1,2 | 3 ~ 200 | 20000 ساعة ((تشغيل مستمر 10000 ساعة) | |||||
| الكفاءة | % | 1 | 3 ~ 20 | ≥95% | |||||
| % | 2 | 15~200 | ≥92% | ||||||
| الوزن | كيلوغرام | 1 | 3 ~ 20 | 2.1 | 5.8 | 11.2 | 22.4 | 46.8 | 83.0 |
| كيلوغرام | 2 | 15~200 | 2.0 | 4.6 | 11.1 | 21.8 | 43.7 | 95.0 | |
| درجة حرارة العمل | °C | 1,2 | 3 ~ 200 | -10 درجة مئوية -90 درجة مئوية | |||||
| التشحيم | 1,2 | 3 ~ 200 | الدهون الاصطناعية | ||||||
| فئة الحماية | 1,2 | 3 ~ 200 | IP65 | ||||||
| موقع التثبيت | 1,2 | 3 ~ 200 | أي اتجاه | ||||||
| مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة) | dB ((A) | 1 | 3 ~ 20 | ≤ 63 | ≤ 65 | ≤68 | ≤70 | ≤ 72 | ≤ 74 |
| 2 | 15~200 | ≤ 63 | ≤ 65 | ≤68 | ≤70 | ≤ 72 | ≤ 74 | ||
