مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-17-XX-U-IV
محرك موجة التوتر المنسق الدائري
وصف المنتج
تستخدم موازنة موجة التوتر مرونة المعدن. تتكون الآلية من ثلاثة مكونات أساسية: مولد موجة ، و spline flex ، و spline دائرية.
الإصدارات الأكثر تعقيداً لديها عنصر رابع يستخدم عادةً لتقصير الطول الكلي أو لزيادة خفض العجلات داخل قطر أصغر ، ولكن لا يزال يتبع نفس المبادئ الأساسية.
|
المكونات 1ويتكون مولد الموجة من جزأين منفصلين: قرص بيضاوي يسمى سدادة مولد الموجات و محمل كرة خارجي. 2. الشكل المرن للشريط هو كأس ضحلة. جوانب الشريط رقيقة جدا، ولكن القاع صلب نسبيا.هذا يؤدي إلى مرونة كبيرة من الجدران في نهاية مفتوحة بسبب الجدار رقيقة، وفي الجانب المغلق تكون صلبة بما فيه الكفاية لتكون مقيدة بشدة. 3الخيط الدائري هو حلقة دائرية صلبة مع أسنان في الداخل. يتم وضع الخيط المرن ومولد الموجة داخل الخيط الدائري،تشبيك أسنان العقدة المرنة والعقدة الدائرية. |
المواصفات
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به من سرعة الدوران (Grease) | متوسط سرعة الدوران المسموح بها ((الزيت) | رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | 0.9 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
الرسومات

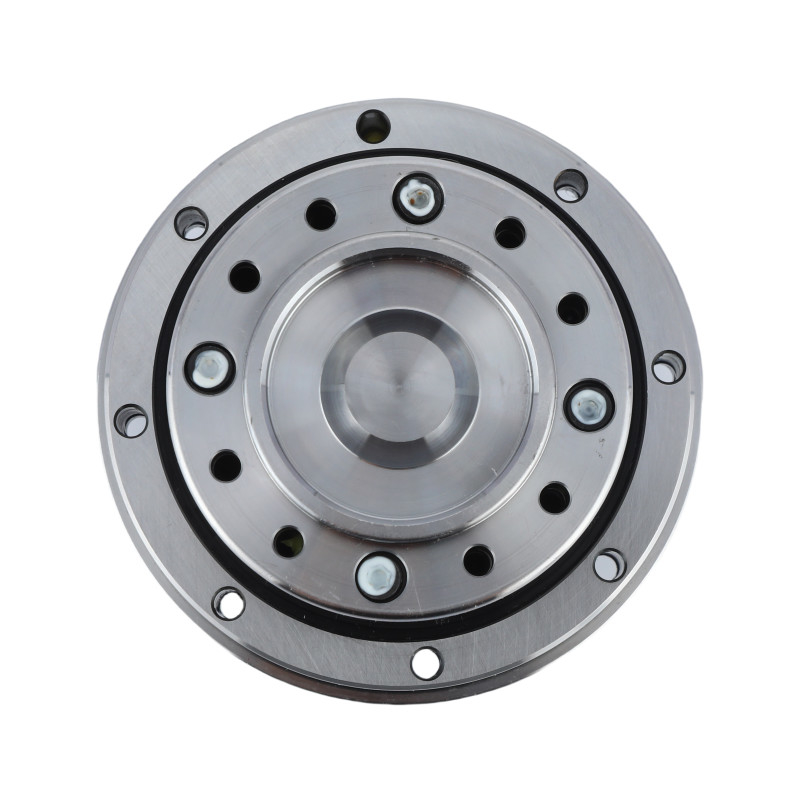

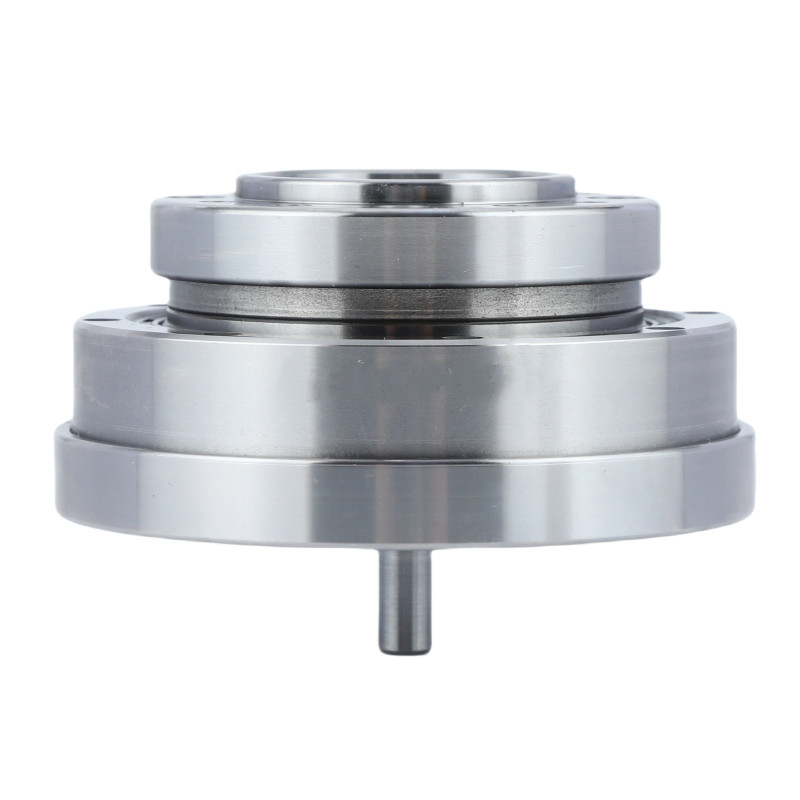

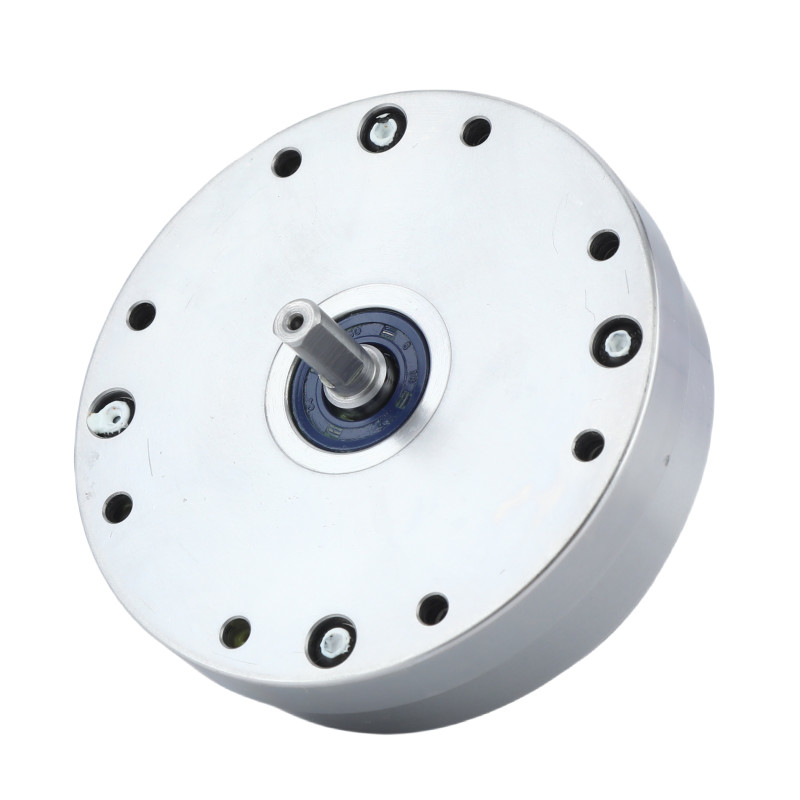

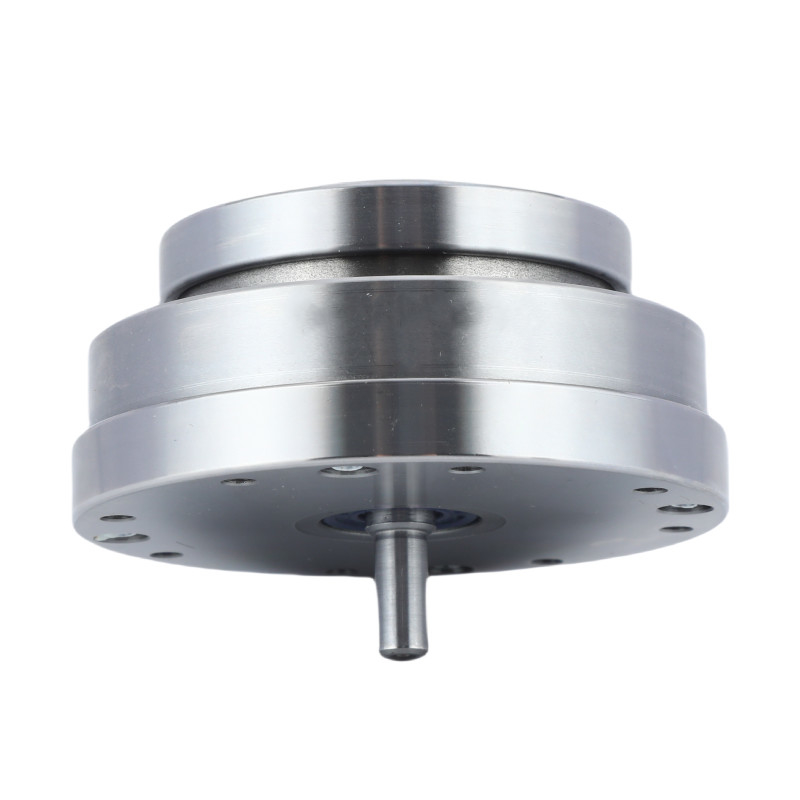

صور مفصلة
| الخصائص الرئيسية لوحدات التروس الهارمونية LHT - IV النموذج 17 | |||
| المنتج | النموذج 17 محرك هارموني | ||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | ||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
7300 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
17 | ||
|
الوزن
|
0.9 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
| نصف موصل | آلات CNC | أنظمة التعبئة |
|
|
|
| الروبوتات البشرية | الفضاء الجوي | الروبوتات الصناعية |
