مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-14-XX-U-IV
معدات التشغيل الهارمونية المختومة ذات القدرة العكسيّة العالية
وصف المنتج
خفيف موجات التوتر هو نوع من أجهزة النقل التي تعتمد على مولد موجات لتوليد موجات تشوه مرنة قابلة للسيطرة في معدات مرنة لتحقيق الحركة ونقل الطاقة.لقد ولد المكسر الهارموني خلال فترة استكشاف القمر من قبل الولايات المتحدة والاتحاد السوفيتي في القرن الماضيفي المقام الأول لتلبية الحاجة الملحة لوكالات الحركة في مجال الطيران إلى أجهزة تقليص ذات هيكل مضغوط ووزن خفيف وحجم صغير ونسبة تقليص كبيرة.كفاءة نقل عالية ودقة نقل عالية.
|
الخصائص 1دقة عالية و قابلية للتكرار: ضرورية للتطبيقات التي تتطلب تحديد المواقع والتحكم الدقيق. 2الحجم المدمج: يوفر المساحة، مما يسمح بتصميمات أكثر تكثيفا وخفة الوزن. 3نسبة العزم العكسي الكبيرة إلى الوزن: يوفر قوة عزم قوية دون وزن كبير. 4ارتداء منخفض وطول العمر: بسبب اتصال التدحرج من الأسنان ، مما يقلل من الارتداء ويمدد عمر المحرك. 5عملية سلسة: يوفر حركة سلسة ومتسقة، مثالية للمهام الحساسة. |
المواصفات
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به من سرعة الدوران (Grease) | متوسط سرعة الدوران المسموح بها ((الزيت) | رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.66 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
الرسومات

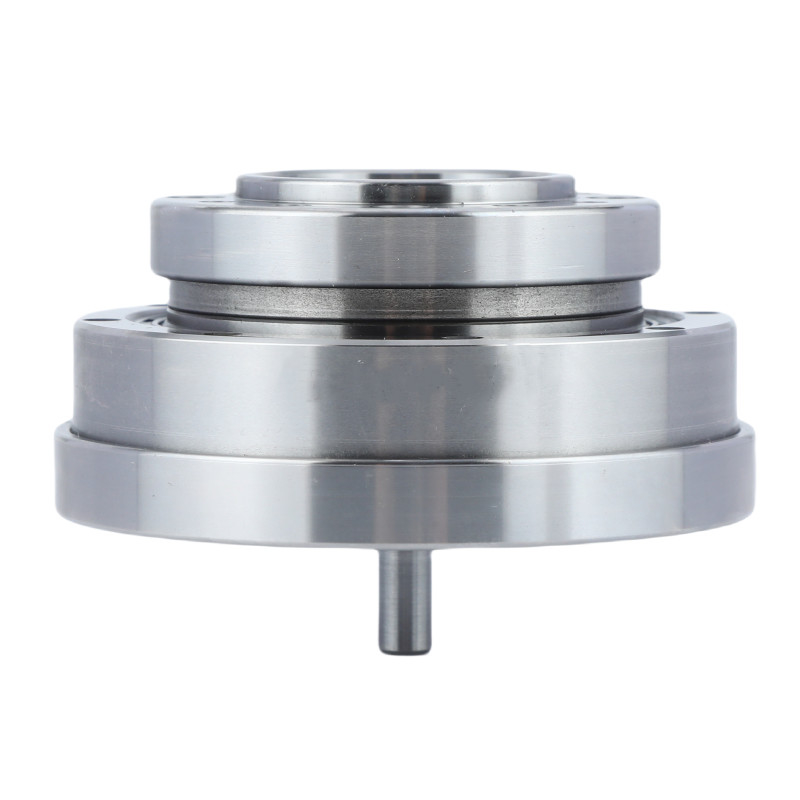

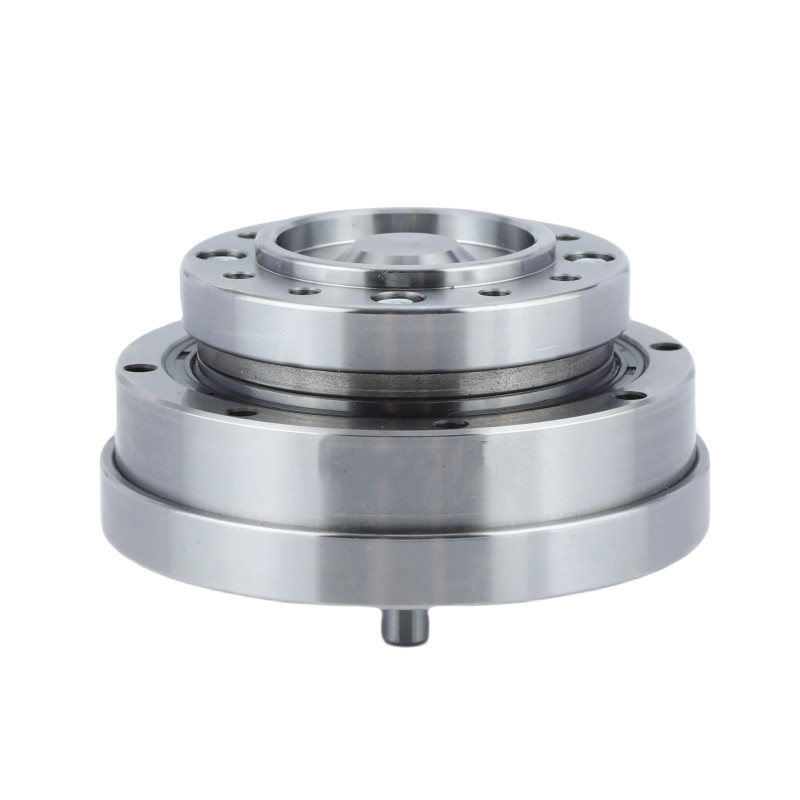

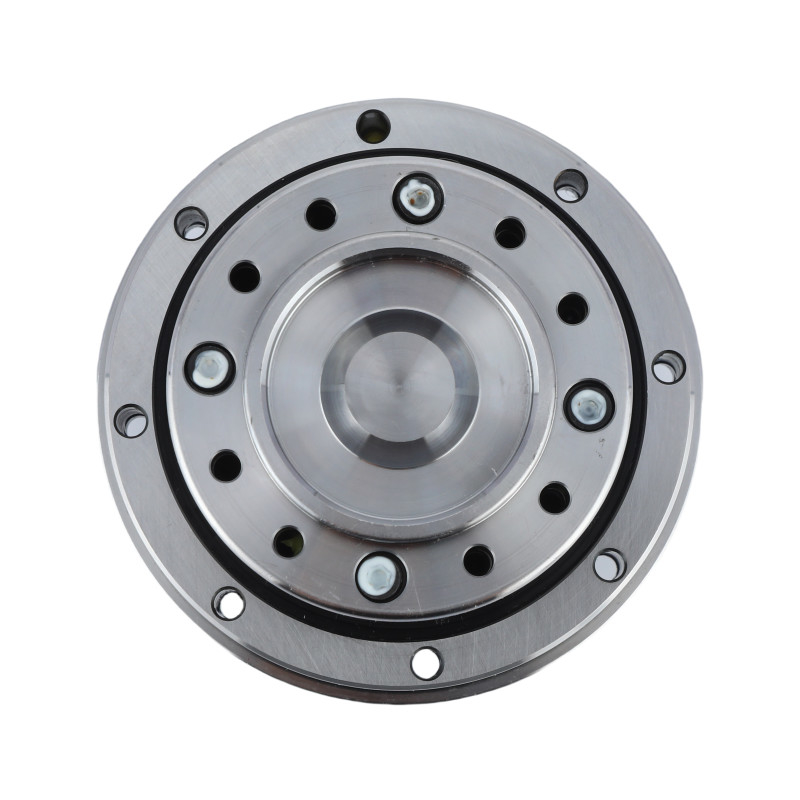

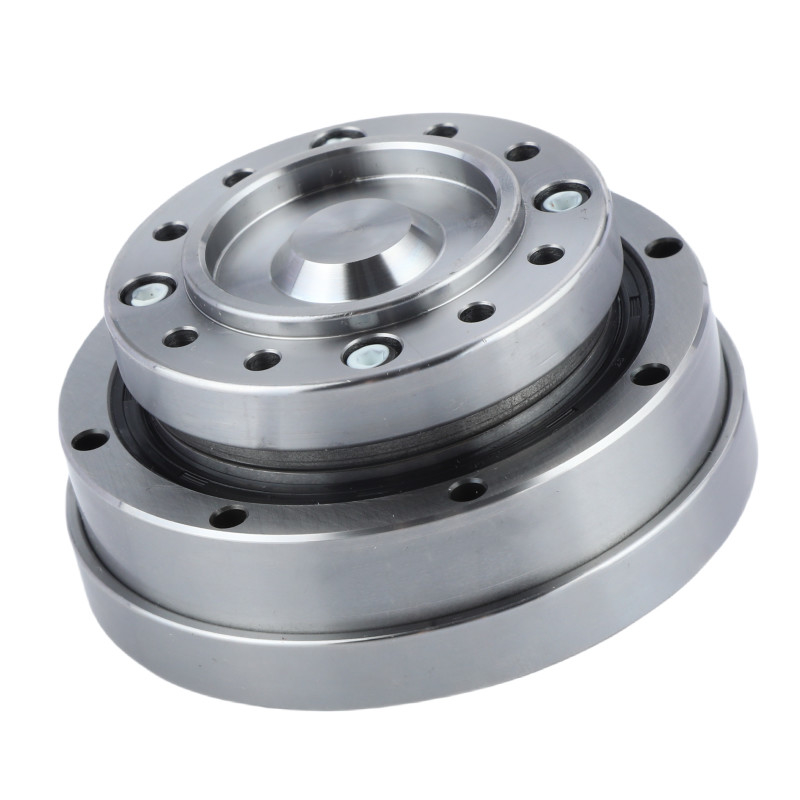

صور مفصلة
| الخصائص الرئيسية لوحدات التروس الهارمونية LHT - IV النموذج 14 | |||
| المنتج | النموذج 14 محرك هارموني | ||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | ||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
8500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
14 | ||
|
الوزن
|
0.66 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
| الروبوتات الصناعية | الأجهزة الطبية | الروبوتات البشرية |
|
|
|
| الفضاء الجوي | نظم التصنيع | نظام أشباه الموصلات |
