مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-40-XX-U-III
معدات التروس الهارمونية الكبيرة المجوفة LHT - سلسلة III
وصف المنتج
التروس الموجة الإجهادية (المعروفة أيضًا باسم التروس الهارمونية) هي نوع من أنظمة التروس الميكانيكية التي تستخدم سلاين مرن مع أسنان خارجية ،والتي يتم تشويهها بواسطة سدادة بيضاوية دوارة لتتفاعل مع أسنان التروس الداخلية للسلسلة الخارجية.
تسجيل موجة التوتريستخدم مبدأ عمل فريد يعتمد على ميكانيكا المعادن المرنة.المزايا الكبرى هي خصائص صفر رد الفعل والتوفير في الوزن والمساحة مقارنة مع غيرها من المعدات لأن آلية المعدات لدينا تتكون من ثلاثة أجزاء أساسية فقط.مولد الموجات,فليكس سبلاينو"السلسلة الدائرية"
|
يحتوي خفض موجة الإجهاد على ثلاثة مكونات رئيسية
|
المواصفات
| النموذج | 40 | |||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 178 | 268 | 345 | 382 | |
| كغافم | 18 | 27 | 35 | 39 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 523 | 675 | 738 | 802 | |
| كغافم | 53 | 69 | 75 | 82 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 255 | 369 | 484 | 586 | |
| كغافم | 26 | 38 | 49 | 60 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 892 | 1270 | 1400 | 1530 | |
| كغافم | 91 | 130 | 143 | 156 | ||
| الحد الأقصى المسموح به لسرعة الدوران (الدهون) | r/min | 4000 | ||||
| متوسط سرعة الدوران المسموح بها في المدخل (الدهون) | r/min | 3000 | ||||
| رد فعل عنيف | القوس الثاني | ≤20 | ||||
| الوزن | كيلوغرام | 7.2 | ||||
| عمر التصميم | ساعة | 15000 | ||||

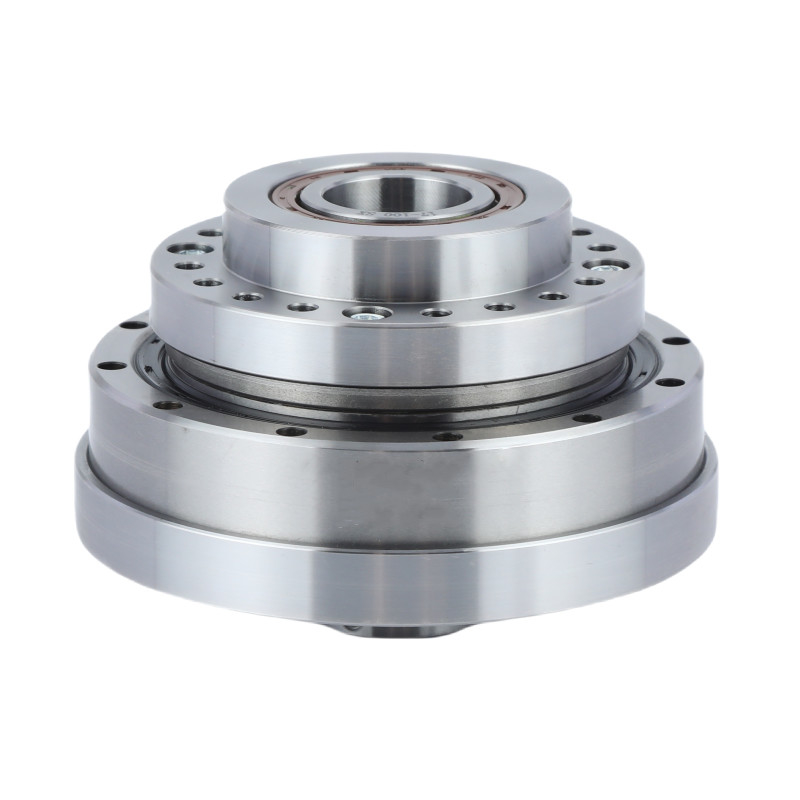

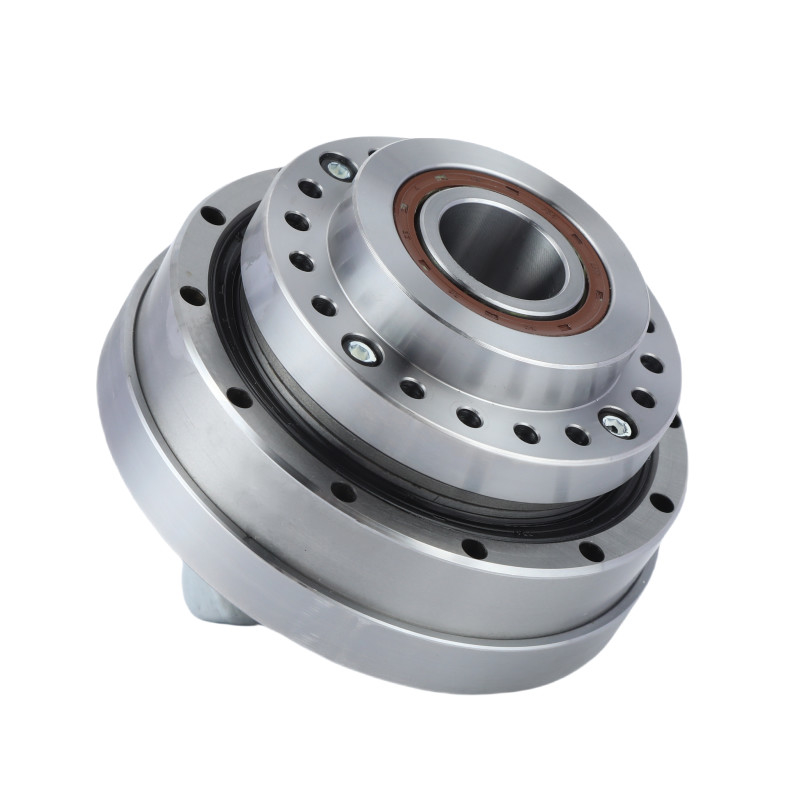

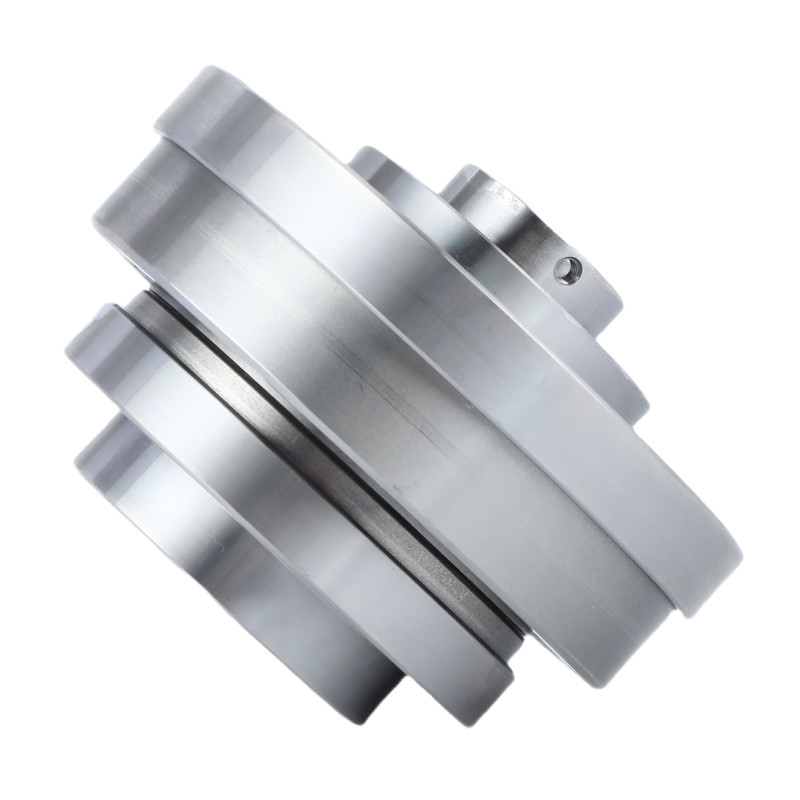

صور مفصلة
|
الخصائص الرئيسية لوحدات التروس الهارمونية LHT - III النموذج 40 | |||
| المنتج | النموذج 40 خفض موجة الإجهاد | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
4000 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
40 | |||
|
الوزن
|
7.2 كجم | |||
| الضمان | سنة واحدة | |||
التطبيقات
|
|
|
|
| الروبوت الصناعي | روبوت بشري | الأجهزة الطبية | نظام التصنيع |
