مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-32-XX-U-III
انخفاض موجة التوتر
وصف المنتج
التروس الموجة الإجهادية (المعروفة أيضًا باسم التروس الهارمونية) هي نوع من أنظمة التروس الميكانيكية التي تستخدم سلاين مرن مع أسنان خارجية ،والتي يتم تشويهها بواسطة سدادة بيضاوية دوارة لتتفاعل مع أسنان التروس الداخلية للسلسلة الخارجية.
يتم استخدام التروس الموجة الإجهادية بشكل شائع في الروبوتات والفضاء الجوي. يمكن أن يوفر تقليل التروس ولكن يمكن أيضًا استخدامها لزيادة سرعة الدوران ، أو للتروس التفاضلي.
|
المحركات الهارمونية تتكون من ثلاثة مكونات رئيسية
|
جدول المعلمات
| النموذج | 32 | |||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 99 | 153 | 178 | 178 | |
| كغافم | 10 | 16 | 18 | 18 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 281 | 395 | 433 | 459 | |
| كغافم | 29 | 40 | 44 | 47 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 140 | 217 | 281 | 281 | |
| كغافم | 14 | 22 | 29 | 29 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 497 | 738 | 841 | 892 | |
| كغافم | 51 | 75 | 86 | 91 | ||
| الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
r/min | 4800 | ||||
| متوسط سرعة الدوران المسموح بها (الدهون) |
r/min | 3500 | ||||
| رد فعل عنيف | القوس الثاني | ≤20 | ||||
| الوزن | كيلوغرام | 4.2 | ||||
| عمر التصميم | ساعة | 15000 | ||||

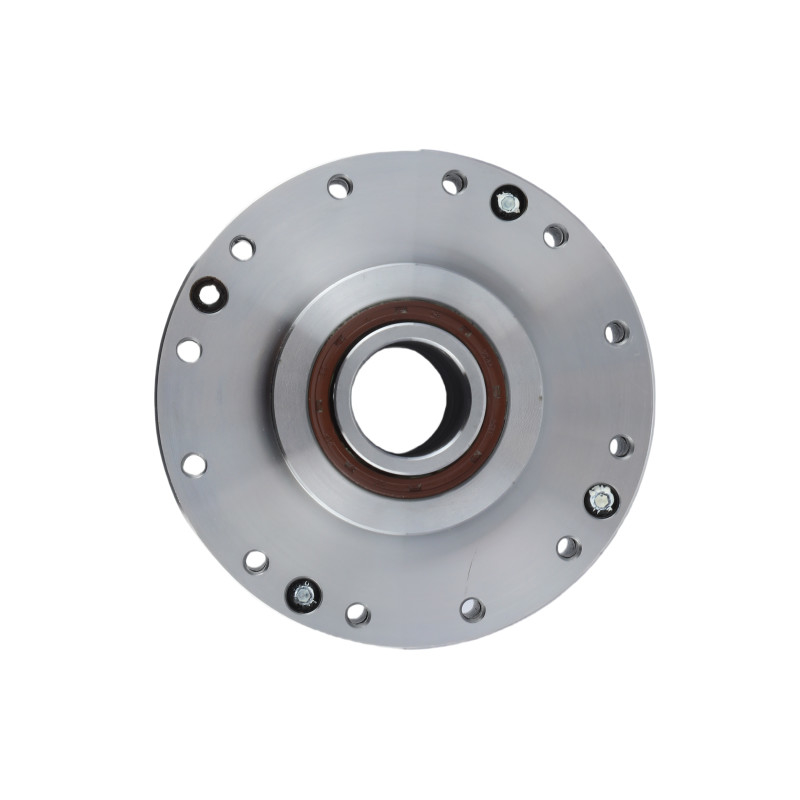

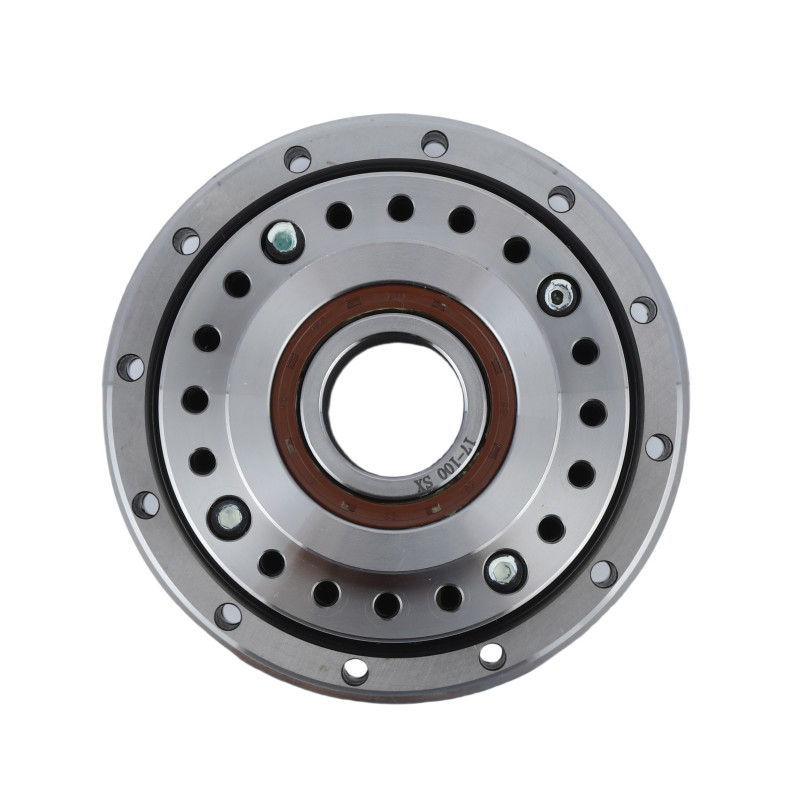

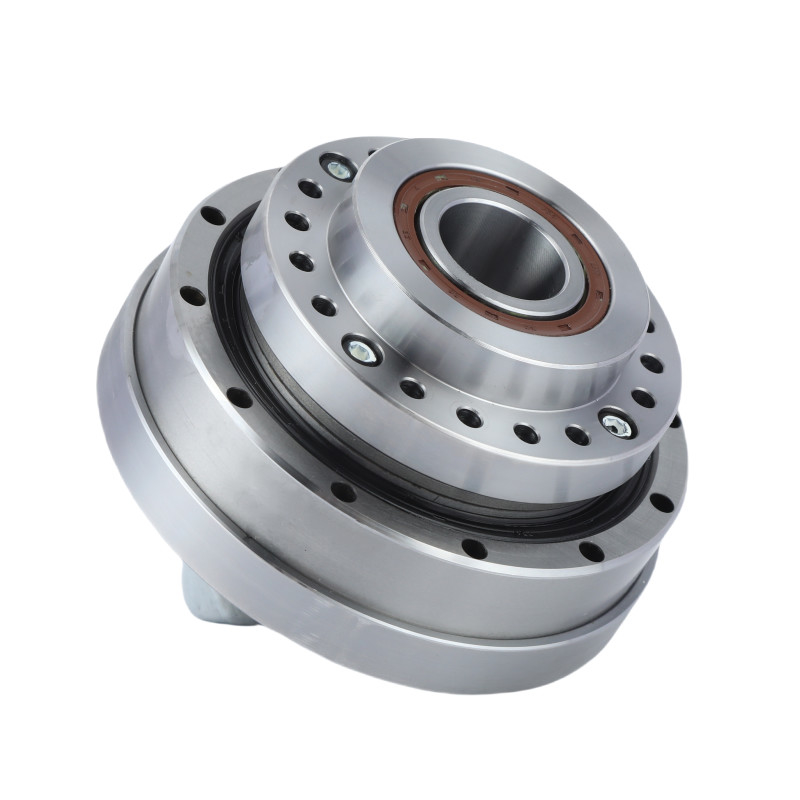

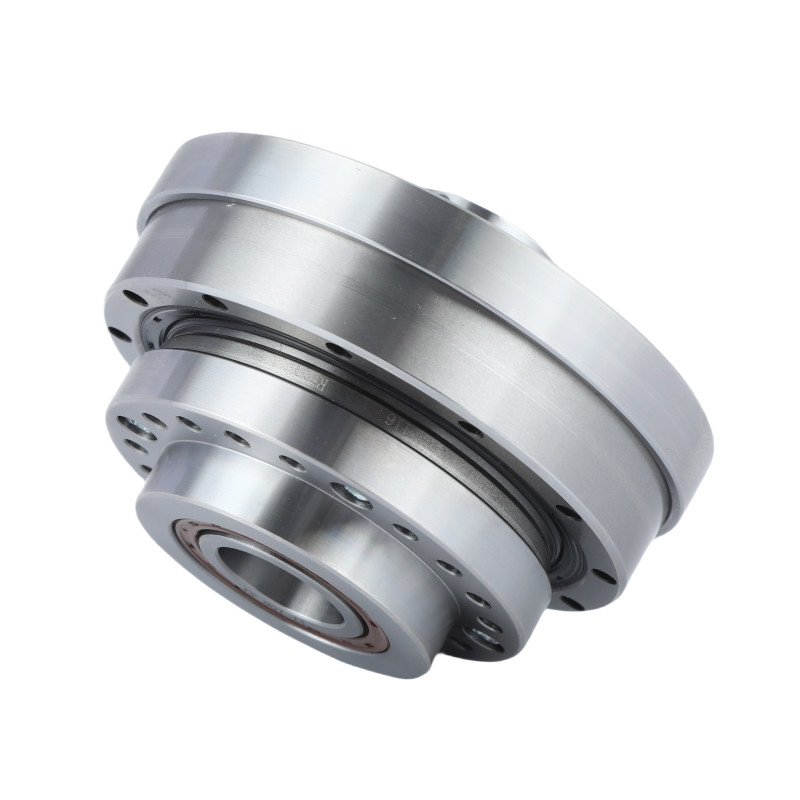

صور مفصلة
|
الخصائص الرئيسية لوحدات المعدات الهارمونية LHT - III النموذج 32 | |||
| المنتج | النموذج 32 خفض موجة الإجهاد | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
4800 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
32 | |||
|
الوزن
|
4.2 كجم | |||
| الضمان | سنة واحدة | |||
التطبيقات
|
|
|
| الروبوتات الصناعية | الأجهزة الطبية | نظم التصنيع |
