مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-25-XX-U-III
خفض موجة الإجهاد منخفضة التفاعل مع التروس الهارمونية
وصف المنتج
محرك التشغيل الهارموني خال من ردود الفعل مع نسبة عالية من انخفاض السرعة من خلال التصميم. وهذا مفيد للأنظمة التي تتطلب تحديد موقع التروس بدقة.
المحركات الهارمونية جزء لا يتجزأ من التطبيقات التي تتطلب دقة عالية، عزم دوران عال، وتصميم مضغوط.مبدأ عملهم الفريد ومزاياهما تجعلهم مناسبين لمجموعة واسعة من الصناعاتمن الروبوتات والطيران إلى الأجهزة الطبية والأتمتة الصناعية من خلال توفير تحكم حركي دقيق وموثوق بهتساهم المحركات الهارمونية بشكل كبير في أداء وكفاءة الأنظمة التكنولوجية الحديثة.
|
العملية عندما يدور مولد الموجة، فإنه يشوه الخط المرن، مما يتسبب في أن أسنانه الخارجية تتفاعل مع الأسنان الداخلية للخط الدائري في نقطتين متناقضتين. مع استمرار توليد الموجة في الدوران، تتحرك نقاط التفاعل حول المحيط، مما يتسبب في تدوير الخط المرن. الـ (فليكس سبلاين) لديها أسنان أقل من الـ (سبلاين) الدائريةلذا تدور كاملة واحدة من مولد الموجة ينتج عنها في flexspline تدور عن طريق الفرق في عدد الأسنان بين اثنين من splines، لتحقيق نسبة تخفيض عالية. |
المواصفات
| النموذج | 25 | |||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 51 | 82 | 87 | 87 | |
| كغافم | 5.2 | 8.4 | 8.9 | 8.9 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 127 | 178 | 204 | 217 | |
| كغافم | 13 | 18 | 21 | 22 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 72 | 113 | 140 | 140 | |
| كغافم | 7.3 | 12 | 14 | 14 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 242 | 332 | 369 | 395 | |
| كغافم | 25 | 34 | 38 | 40 | ||
| الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
r/min | 5600 | ||||
| متوسط سرعة الدوران المسموح بها (الدهون) |
r/min | 3500 | ||||
| رد فعل عنيف | القوس الثاني | ≤20 | ||||
| الوزن | كيلوغرام | 2.02 | ||||
| عمر التصميم | ساعة | 15000 | ||||

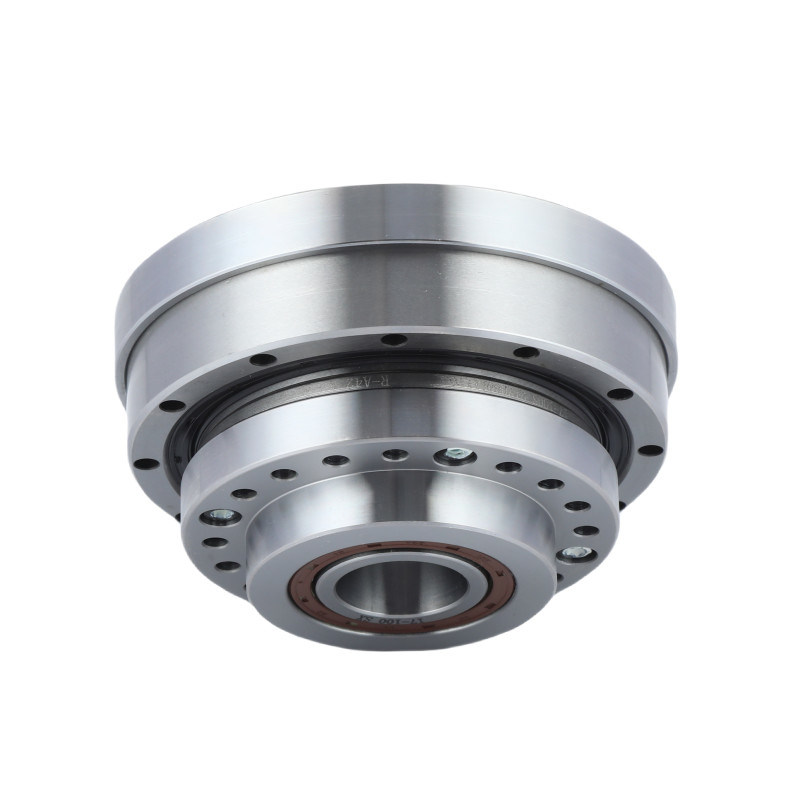

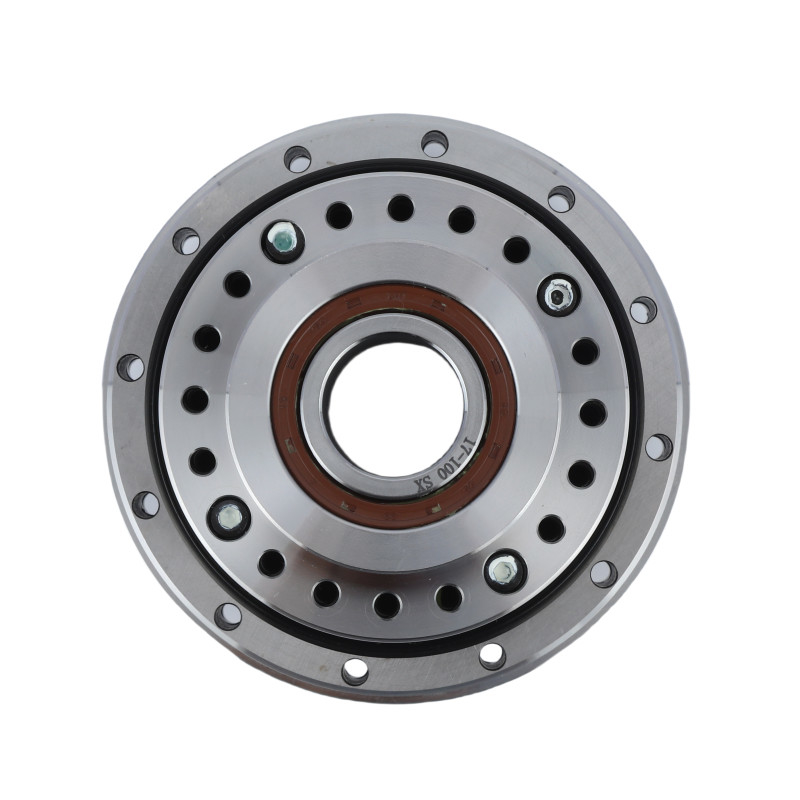

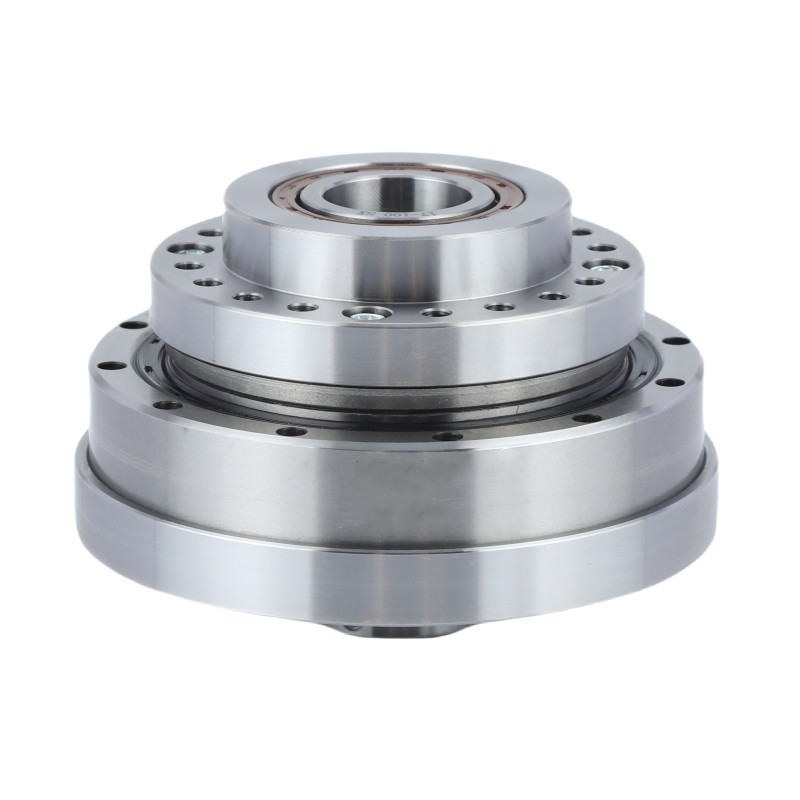

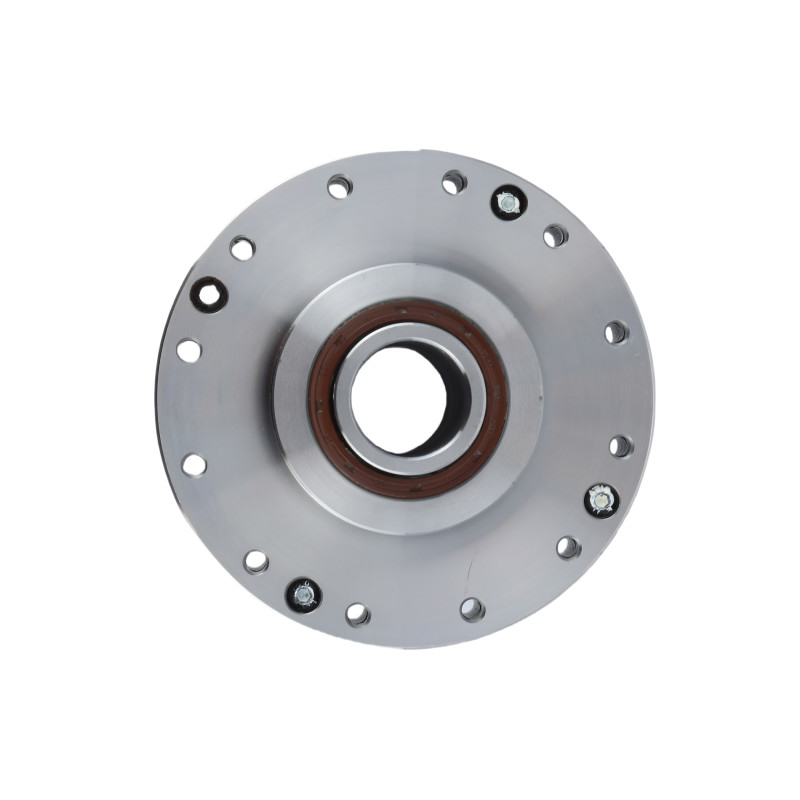

صور مفصلة
|
الخصائص الرئيسية لوحدات التروس الهارمونية LHT - III النموذج 25 | |||
| المنتج | النموذج 25 خفض موجة الإجهاد | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
5600 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
25 | |||
|
الوزن
|
1.32 كجم | |||
| الضمان | سنة واحدة | |||
التطبيقات
|
|
|
| الروبوتات الصناعية | الروبوتات البشرية | آلات CNC |
