مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-20-XX-U-III
LHT - المسلسل الثالث مكبّل موجات التوترات الهارمونية
وصف المنتج
محرك التشغيل الهارموني خال من ردود الفعل مع نسبة عالية من انخفاض السرعة من خلال التصميم. وهذا مفيد للأنظمة التي تتطلب تحديد موقع التروس بدقة.
يدور عمود القاعدة مولد موجات التوتر، وهو بيضاوي مع محامل حول محيطه.
مع مبادئ التشغيل والبناء التي تعظيم عزم الدوران الخروج وتقليل الحجم والوزن،
توفر التروس الهارمونية مزايا مثل نسبة التخفيض العالية في مرحلة واحدة، صفر رد فعل عكسي، ودقة عالية لا يمكن المساواة بها بواسطة قطارات التروس التقليدية.
|
الخصائص 1دقة عالية و قابلية للتكرار: ضرورية للتطبيقات التي تتطلب تحديد المواقع والتحكم الدقيق. 2الحجم المدمج: يوفر المساحة، مما يسمح بتصميمات أكثر تكثيفا وخفة الوزن. 3نسبة العزم العكسي الكبيرة إلى الوزن: يوفر قوة عزم قوية دون وزن كبير. 4ارتداء منخفض وطول العمر: بسبب اتصال التدحرج من الأسنان ، مما يقلل من الارتداء ويمدد عمر المحرك. 5عملية سلسة: يوفر حركة سلسة ومتسقة، مثالية للمهام الحساسة. |
المواصفات
| النموذج | 20 | ||||
| نسبة التخفيض | 50 | 80 | 100 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 17 | 24 | 28 | |
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 39 | 51 | 57 | |
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 24 | 33 | 34 | |
| أقصى عزم دوران مؤقت مسموح به | Nm | 69 | 89 | 95 | |
| الحد الأقصى المسموح به لسرعة الدوران | r/min | 6500 | |||
| متوسط سرعة الدوران المسموح بها | r/min | 3500 | |||
| رد فعل عنيف | القوس الثاني | ≤20 | |||
| الوزن | كيلوغرام | 1.32 | |||
| عمر التصميم | ساعة | 9000 | 10000 | 10000 | |

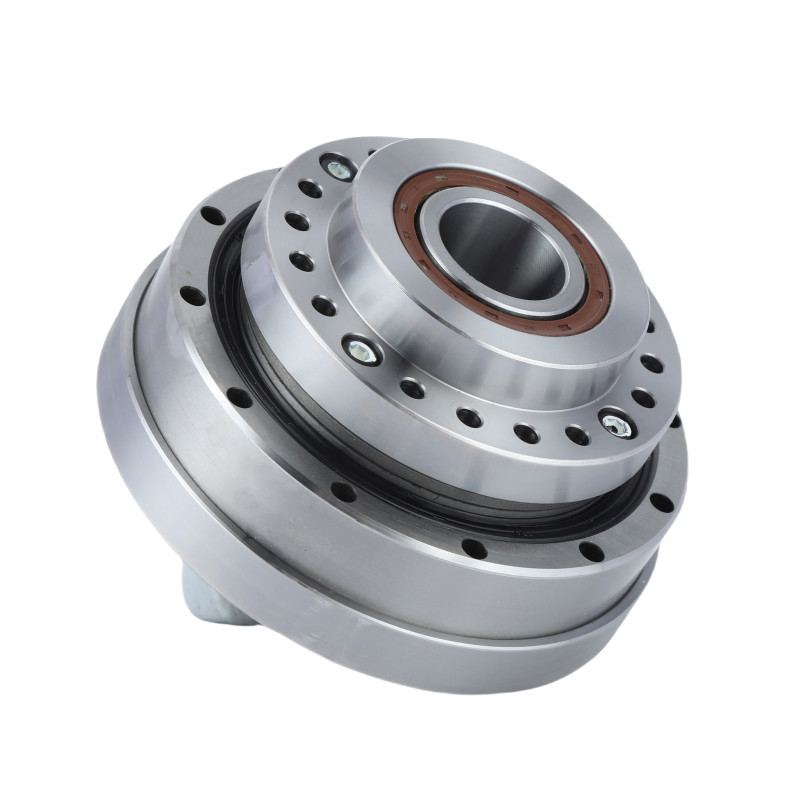

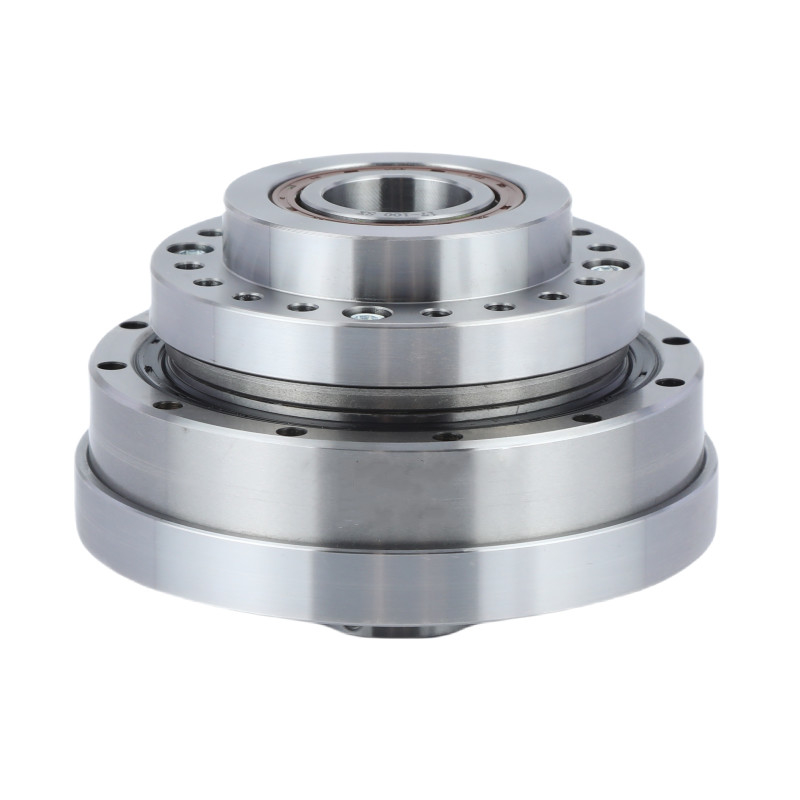

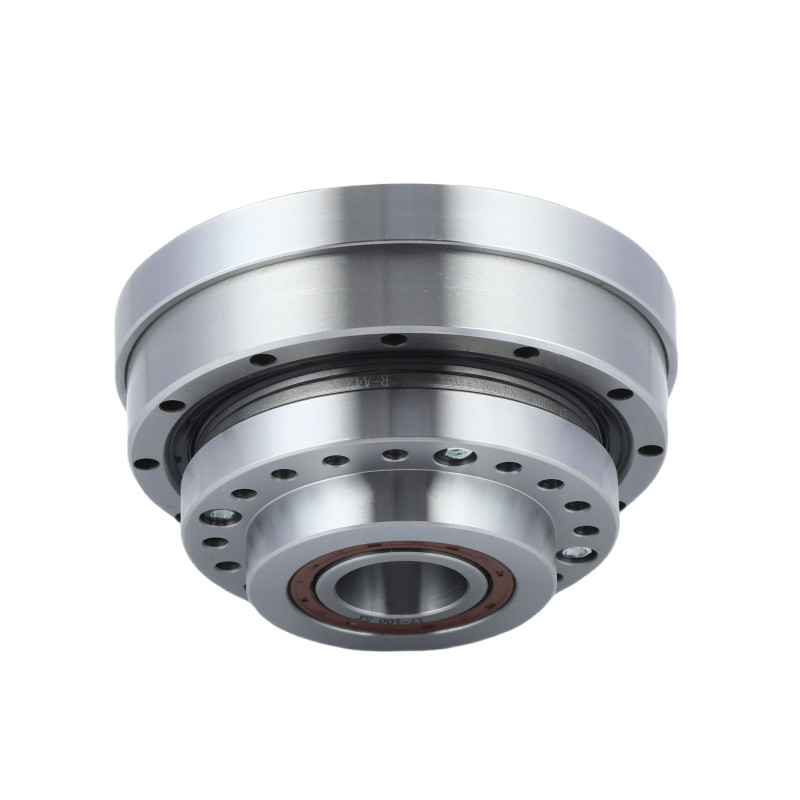

صور مفصلة
|
الخصائص الرئيسية لوحدات التروس الهارمونية LHT - III النموذج 20 | |||
| المنتج | النموذج 20 المحرك الهارموني | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
6500 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
20 | |||
|
الوزن
|
1.32 كجم | |||
| الضمان | سنة واحدة | |||
التطبيقات
|
|
|
| آلات البصرية | الطباعة ثلاثية الأبعاد وصناعة الورق | نظم التصنيع |
