مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:

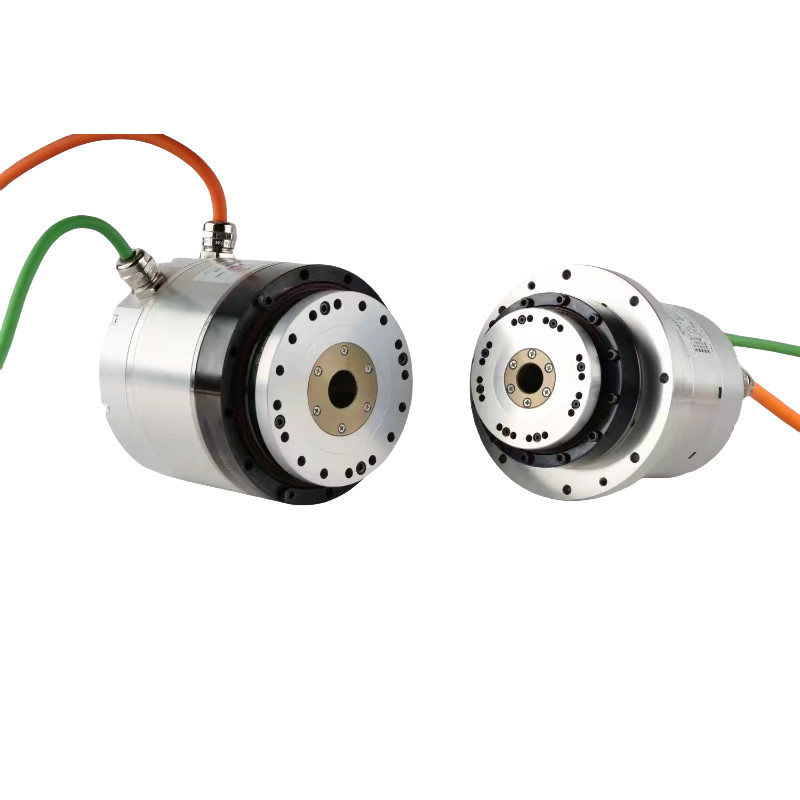

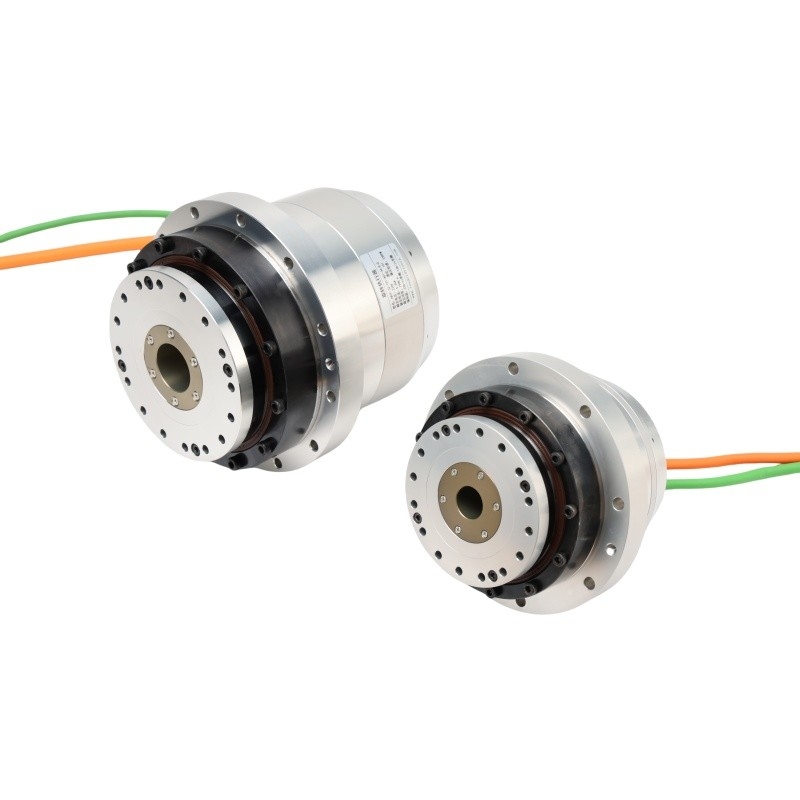

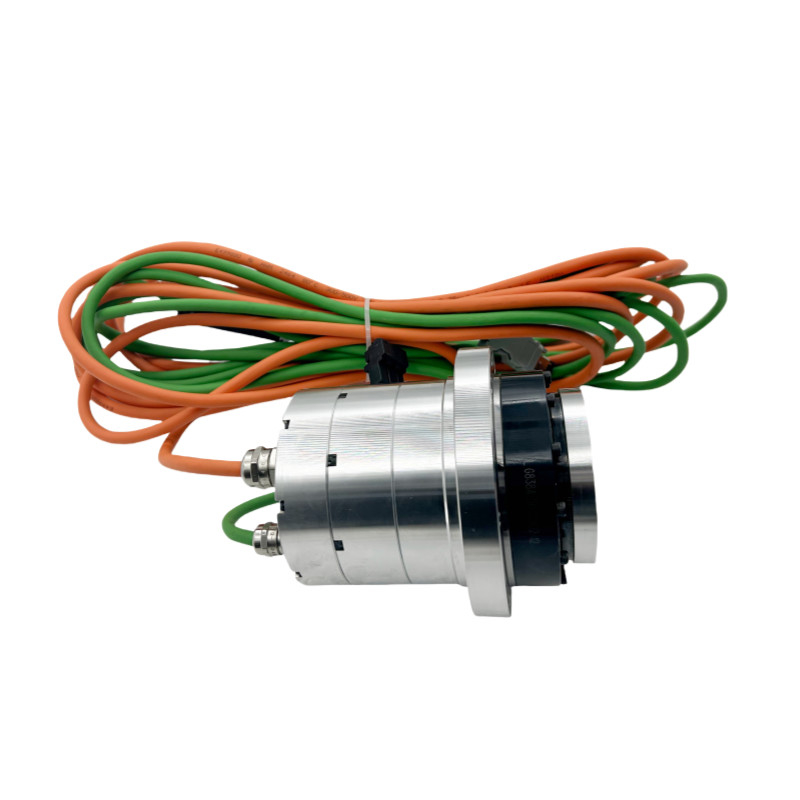

المحركات الدوارة ذات الحواف من سلسلة HATF ذات المخرج الجانبي
فيديو
فيديو
فيديو
الوصف
المحركات الدوارة التي تستخدم عادة في التطبيقات الصناعية والتجارية، لديها العديد من الخصائص المميزة التي تجعلها مناسبة لمختلف المهام.هنا هي الميزات الرئيسية من AC220V المحركات الدوارة:
1. إنتاج العزم العكسي العالي
ميزة: قادرة على إنتاج عزم دوران كبير، وهو أمر ضروري للتطبيقات التي تتطلب قوة دوران قوية.
الميزة: مناسبة لتطبيقات العمل الثقيلة مثل الآلات الصناعية، وتشغيل الصمامات، وأنظمة الأتمتة واسعة النطاق.
2التحكم الدقيق
الميزة: توفر التحكم الدقيق في حركة الدوران، وغالباً مع القدرة على إجراء تعديلات دقيقة.
الفائدة: مثالية للتطبيقات التي تتطلب تحديد الموقع بدقة، مثل الذراعين الآلية، وآلات CNC، والأجهزة الطبية.
3- الصمود والبناء القوي
الخصائص: تم بناؤها لتحمل البيئات القاسية، بما في ذلك درجات الحرارة العالية والرطوبة والغبار.
الفائدة: يضمن الأداء الدائم والموثوقية في البيئات الصناعية.
جدول المعلمات لمحركات HATF الدوارة
| سلسلة HATF | 20 | ||||||
| نسبة التخفيض | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | عزم دوران ذروة | رقم | 69 | 91 | 102 | 108 | 113 |
| عزم دوران اسمي | رقم | 30 | 48 | 58 | 61 | 61 | |
| السرعة القصوى | rpm | 98 | 62 | 50 | 41 | 31 | |
| السرعة الاسمية | rpm | 51 | 32 | 26 | 21 | 16 | |
| الحد الأقصى للتيار | الأسلحة | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| التيار الاسمي | الأسلحة | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| ثابت العزم | Nm/أسلحة | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| مقاومة المرحلة | أوم ((20°C) | 6.2 | |||||
| حثية المرحلة | mH | 7.7 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 25 | |||||
| 48VDC | عزم دوران ذروة | رقم | 69 | 91 | 102 | 108 | 113 |
| عزم دوران اسمي | رقم | 39 | 58 | 61 | 61 | 61 | |
| السرعة القصوى | rpm | 86 | 54 | 44 | 36 | 27 | |
| السرعة الاسمية | rpm | 51 | 32 | 26 | 21 | 16 | |
| الحد الأقصى للتيار | الأسلحة | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| التيار الاسمي | الأسلحة | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| ثابت العزم | Nm/أسلحة | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| مقاومة المرحلة | أوم ((20°C) | 0.4 | |||||
| حثية المرحلة | mH | 0.9 | |||||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 7.7 | |||||
| مكشف مطلق | نوع الترميز | مكشف مطلق | |||||
| الدقة (دورة محرك واحدة) | قليلاً | 2324 بت | |||||
| محرك عداد الدوران المتعدد | قليلاً | 16 | |||||
| دقة الموقع في الاتجاه الواحد | القوس الثاني | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| إمكانية تكرار دقة تحديد الموقع | القوس الثاني | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| صلابة الإطاحة | x104 N·m /rad | 24 | |||||
| صلابة الالتواء | x104 N·m /rad | 1.8 | 2.3 | ||||
| لحظة عجلة | بدون فرامل | كيلوغرام*م2 | 8.8*10^-5 | ||||
| مع الفرامل | كيلوغرام*م2 | 9.17*10^-5 | |||||
| الكتلة | بدون فرامل | كيلوغرام | 2.4 | ||||
| مع الفرامل | كيلوغرام | 2.96 | |||||
| عدد أعمدة المحرك | قطب | 16 | |||||
| ظروف البيئة | درجة حرارة التشغيل: 0 ~ 40 °C درجة حرارة التخزين: -20~60°C رطوبة التشغيل / رطوبة التخزين: 20 ~ 80% RH (بدون تكثيف) مقاومة الاهتزاز: 24.5m/s2 (تردد: 10~400Hz) لا يوجد غبار أو مسحوق معدني ، غازات آكلة ، غازات قابلة للاشتعال ، ضباب النفط وغيرها من الاستخدامات الداخلية ، تجنب أشعة الشمس المباشرة تحت ارتفاع 1000 متر |
||||||
| عزل المحرك | مقاومة العزل: أكثر من 100MΩ ((DC500V) | ||||||
| القوة الكهربائية: AC1500V / 1 دقيقة | |||||||
| فئة العزل: F | |||||||
| درجات الحماية | النوع المغلق بالكامل والمتبريد الذاتي (IP65) | ||||||
