مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-40-XX-UI
عدادات السرعة المنخفضة
وصف المنتج
معدات موجة التوتر (المعروفة أيضًا باسم معدات القيادة الهارمونية) هي نوع من أنظمة العجلات الميكانيكية التي تستخدم مقطوعة مرنة مع أسنان خارجية ،والتي يتم تشويهها بواسطة سدادة بيضاوية دوارة لتتفاعل مع أسنان التروس الداخلية للسلسلة الخارجيةالدائرة الخارجية: القوائم الدائرية (ثابتة)
تتوقف العملية الأساسية لـ Strain Wave / Harmonic Gearboxes على التفاعل بين ثلاثة مكونات أساسية: مولد الموجة ، Flexspline ، و Circular Spline.كل يلعب دورا حاسما في تحويل عزم الدخول إلى حركة مخرج دقيقة، مما يميز هذه صناديق التروس من حيث الكفاءة والدقة.
أنظمة القيادة الهارمونية مفيدة في زيادة عزم الدوران في التروس المستخدمة في الطحن ، في التصنيع ، وفي الآلات التي تستخدم الذراعين الروبوتية.
جدول المعلمات
| النموذج | 40 | |||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 137 | 206 | 265 | 294 | |
| كغافم | 14 | 21 | 27 | 30 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 402 | 519 | 568 | 617 | |
| كغافم | 41 | 53 | 58 | 63 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 196 | 284 | 372 | 451 | |
| كغافم | 20 | 29 | 38 | 46 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 686 | 980 | 1080 | 1180 | |
| كغافم | 70 | 100 | 110 | 120 | ||
| الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
r/min | 4000 | ||||
| متوسط سرعة الدوران المسموح بها (الدهون) |
r/min | 3000 | ||||
| رد فعل عنيف | القوس الثاني | ≤20 | ||||
| الوزن | كيلوغرام | 4.4 | ||||
| عمر التصميم | ساعة | 10000 | 15000 | 15000 | 15000 | |

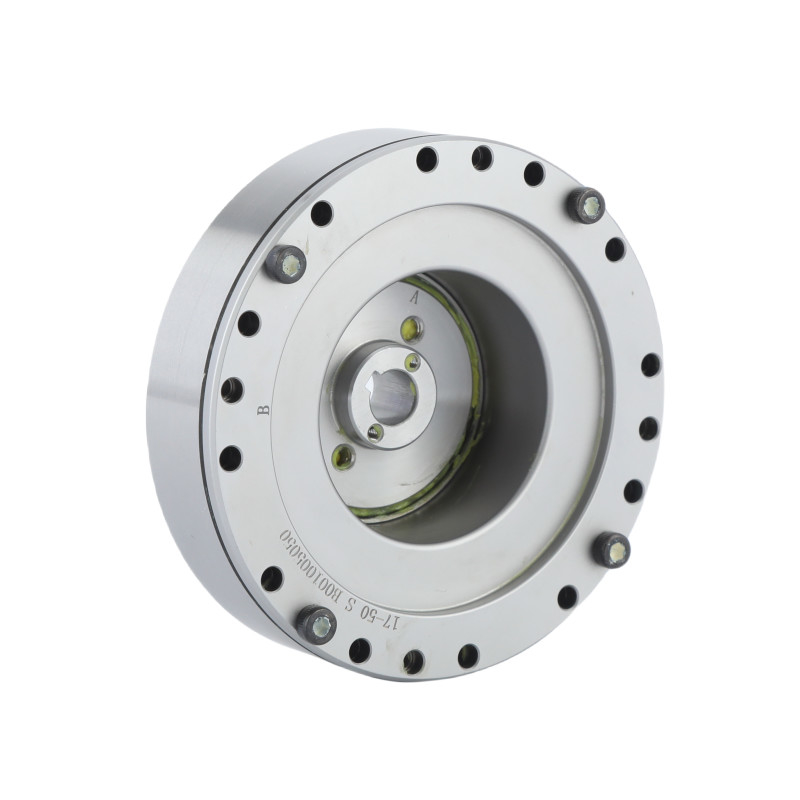

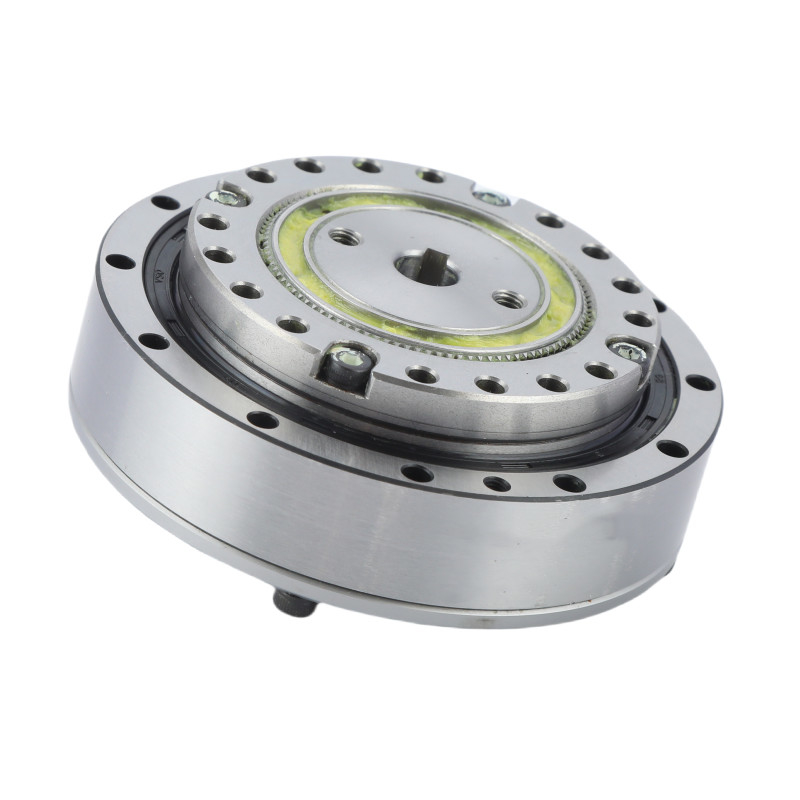

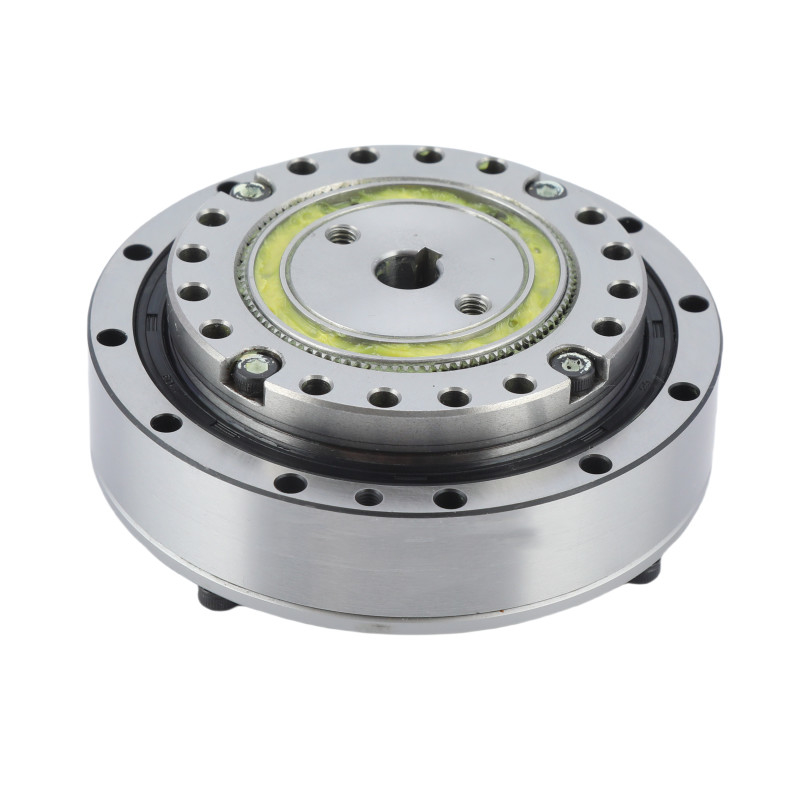

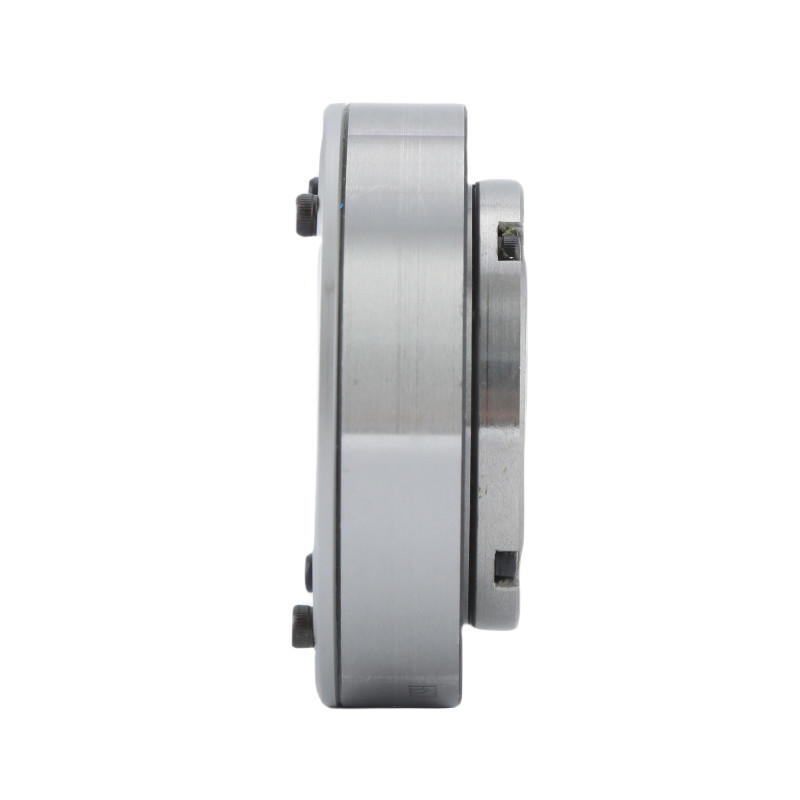

صور مفصلة
|
الخصائص الرئيسية لوحدات التروس الهارمونية LHT - I Model 40 | |||
| المنتج | النموذج 40 المحرك الهارموني | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
4000 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
3000 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
40 | |||
|
الوزن
|
4.4 كجم | |||
| الضمان | سنة واحدة | |||
التطبيقات
|
|
|
| روبوت بشري | آلات CNC | نظم التصنيع |
