مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-25-XX-UI

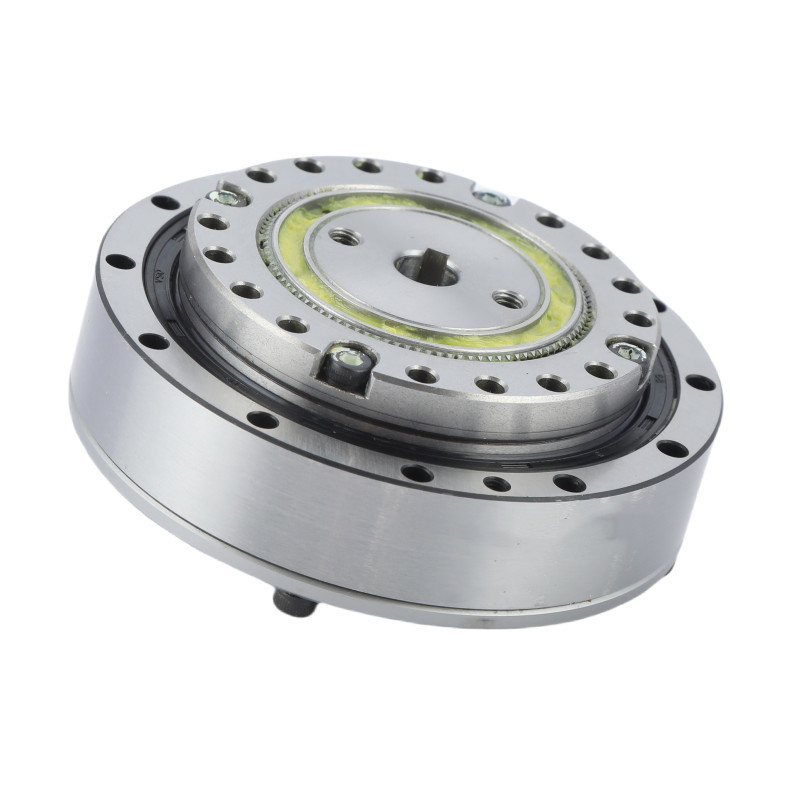

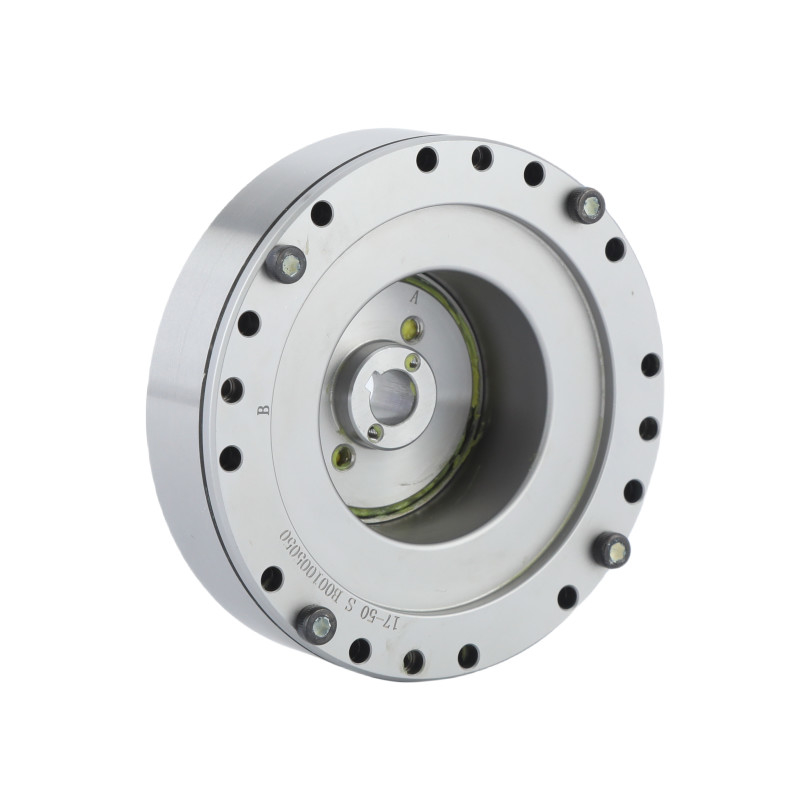

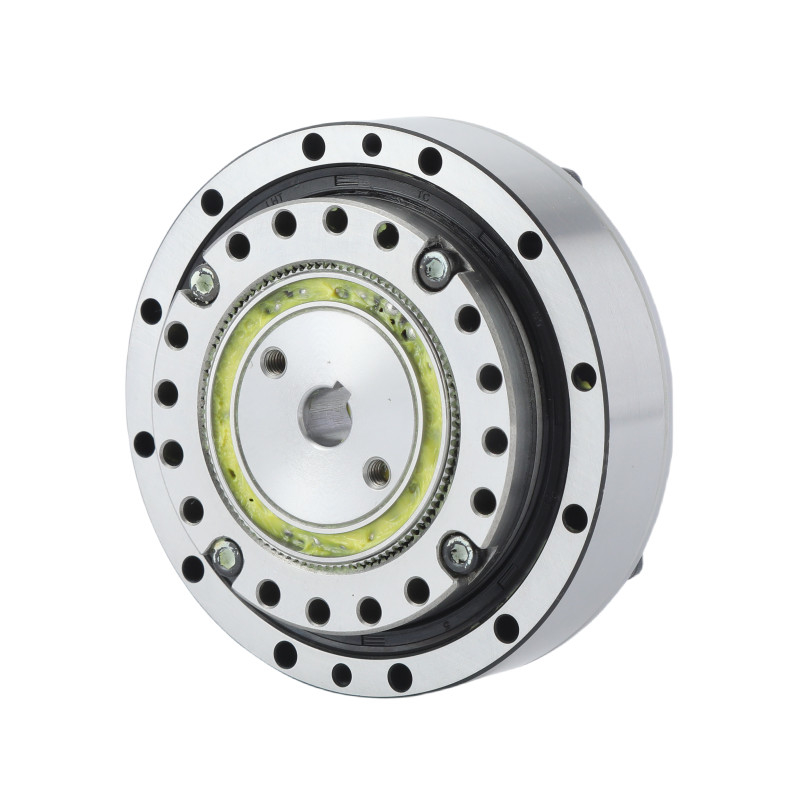

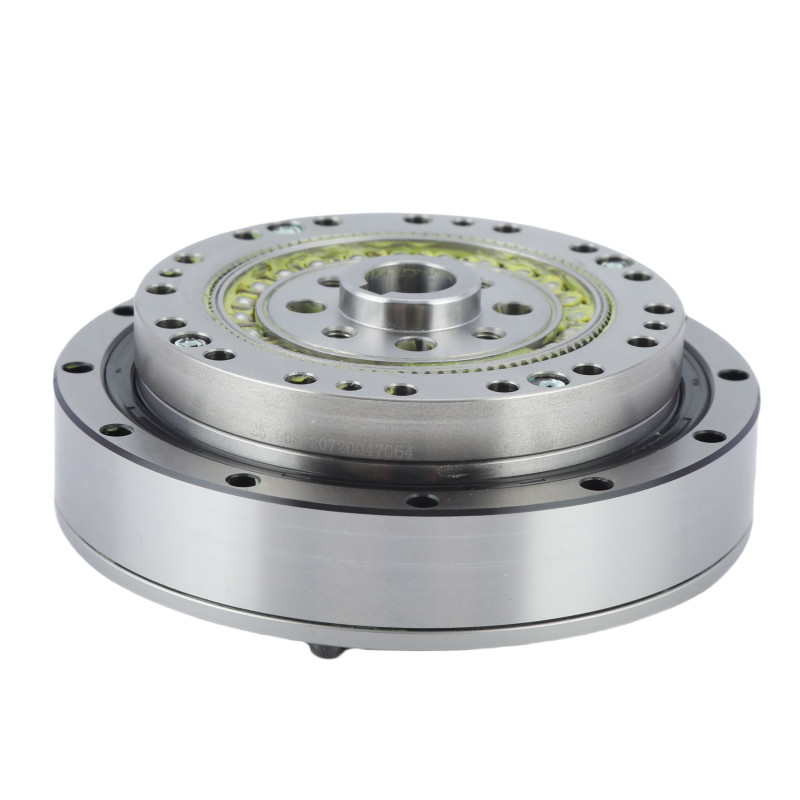

موجة التوتر المدمجةلا رد فعلالمحرك الهارموني
|
قدرة عالية على عزم الدوران نقل العزمعلى الرغم من حجمها المدمج ، يمكن أن تنقل المحركات الهارمونية عزم دوران كبير. ويرجع ذلك إلى عدد كبير من الأسنان المتصلة بين spline المرنة و spline الدائرية. دقة عالية وتكرارية الدقةيضمن التصميم دقة عالية في التحكم في الحركة ، مما يجعل المحركات الهارمونية مناسبة للتطبيقات التي تتطلب تحديد المواقع الدقيق والمتكرر. كفاءة عالية كفاءة الطاقةتظهر المحركات الهارمونية كفاءة ميكانيكية عالية ، عادة ما تكون حوالي 80-90٪ ، مما يقلل من استهلاك الطاقة ويحسن أداء النظام. |
جدول المعلمات
| النموذج | 25 | |||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 39 | 63 | 67 | 67 | |
| كغافم | 4 | 6.4 | 6.8 | 6.8 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 98 | 137 | 157 | 167 | |
| كغافم | 10 | 14 | 16 | 17 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 55 | 87 | 108 | 108 | |
| كغافم | 5.6 | 8.9 | 11 | 11 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 186 | 255 | 284 | 304 | |
| كغافم | 19 | 26 | 29 | 31 | ||
| الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
r/min | 5600 | ||||
| متوسط سرعة الدوران المسموح بها (الدهون) |
r/min | 3500 | ||||
| رد فعل عنيف | القوس الثاني | ≤20 | ||||
| الوزن | كيلوغرام | 1.22 | ||||
| عمر التصميم | ساعة | 10000 | 15000 | 15000 | 15000 | |
|
الخصائص الرئيسية لوحدات التروس الهارمونية LHT - I Model 25 | |||
| المنتج | النموذج 25 المحرك الهارموني | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
5600 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
25 | |||
|
الوزن
|
1.22 كجم | |||
| الضمان | سنة واحدة | |||
التطبيقات
|
|
|
| الروبوتات الصناعية | الروبوتات البشرية | نظم التصنيع |
