مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-20-XX-U-I
|
نسبة العدادات العالية النسب التي يمكن تحقيقها: يمكن أن تحقق محركات التشغيل الهارمونية نسب تخفيض التروس عالية جداً في مرحلة واحدة ، وهو أمر صعب بالنسبة لأنواع أخرى من التروس. لا رد فعل تأثير مضاعف منخفض: توفر المحركات الهرمونية تأثير مضاعف منخفض للغاية إلى الصفر ، مما يعزز دقة تحديد المواقع ويمكن تكرارها ، وهو أمر ضروري في تطبيقات الدقة مثل الروبوتات وآلات CNC. قدرة عالية على عزم الدوران نقل عزم الدوران: على الرغم من حجمها المدمج ، يمكن أن تنقل المحركات الهارمونية عزم الدوران العالي. ويرجع ذلك إلى عدد كبير من الأسنان التي تتلامس بين spline المرنة و spline الدائرية. |
| النموذج | 20 | ||||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | 160 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 25 | 34 | 40 | 40 | 40 | |
| كغافم | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 56 | 74 | 82 | 87 | 92 | |
| كغافم | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 34 | 47 | 49 | 49 | 49 | |
| كغافم | 3.5 | 4.8 | 5 | 5 | 5 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 98 | 127 | 147 | 147 | 147 | |
| كغافم | 10 | 13 | 15 | 15 | 15 | ||
| الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
r/min | 6500 | |||||
| متوسط سرعة الدوران المسموح بها (الدهون) |
r/min | 3500 | |||||
| رد فعل عنيف | القوس الثاني | ≤20 | |||||
| الوزن | كيلوغرام | 0.72 | |||||
| عمر التصميم | ساعة | 10000 | 15000 | 15000 | 15000 | 15000 | |
|

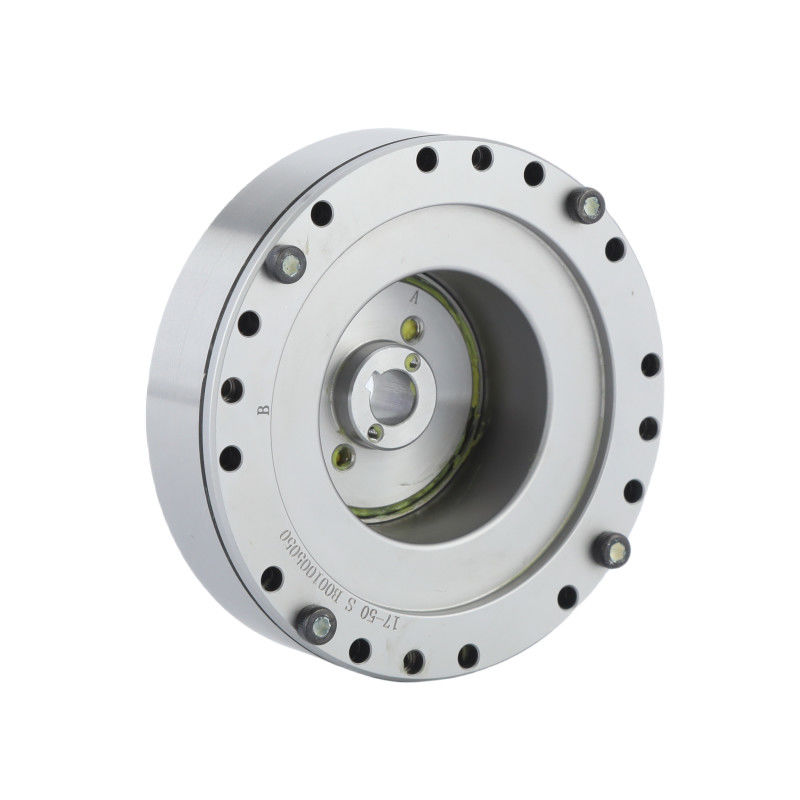

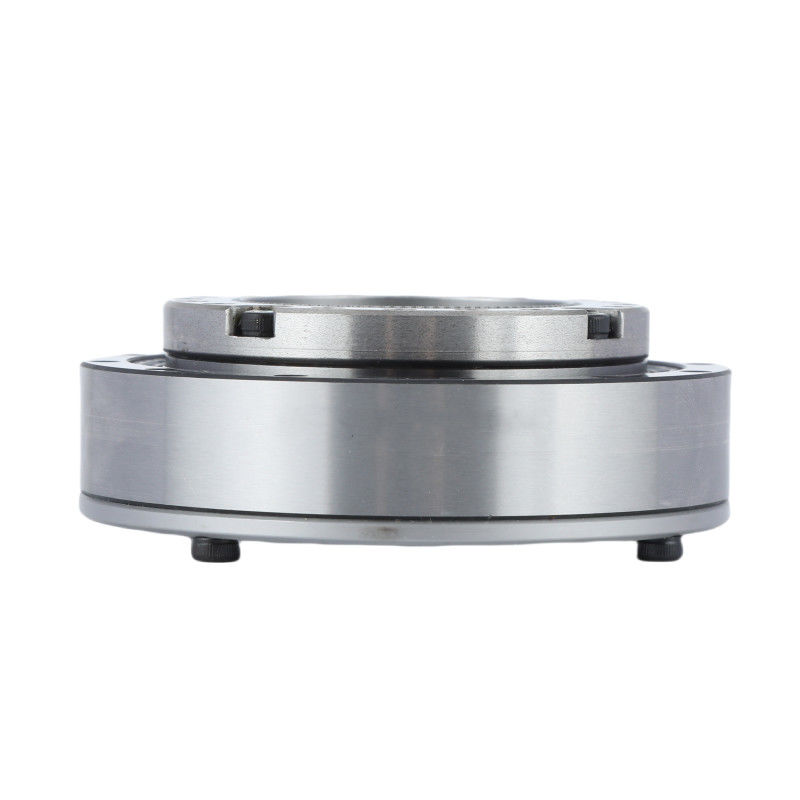

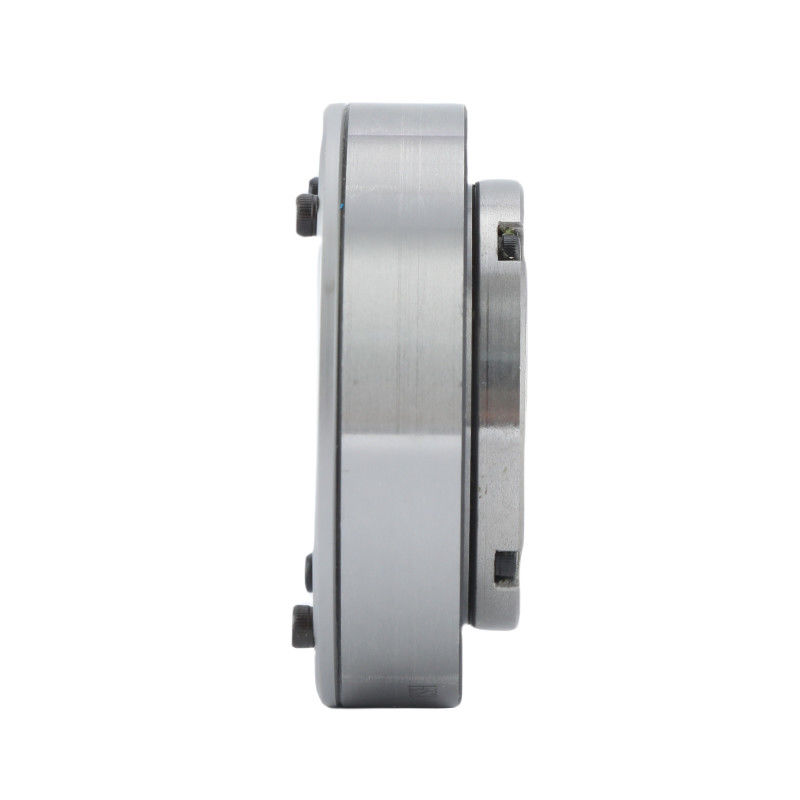

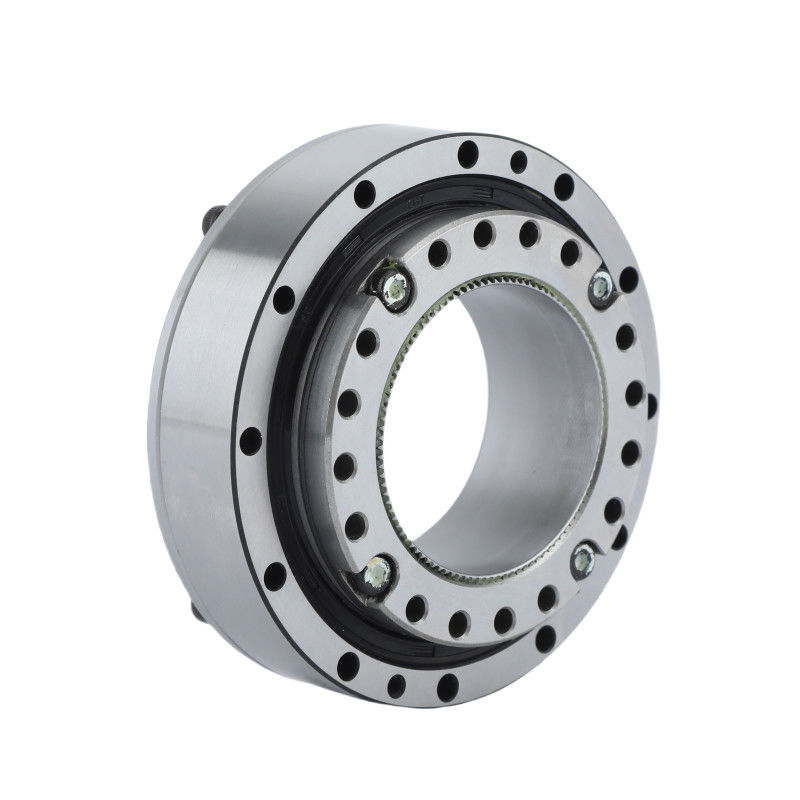

الخصائص الرئيسية لوحدات التروس الهارمونية LHT - I Model 20 | |||
| المنتج | النموذج 20 المحرك الهارموني | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
6500 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
20 | |||
|
الوزن
|
0.72 كجم | |||
| الضمان | سنة واحدة | |||
