المواصفات		رقم القطاع	النسبة	NE070	NE090	NE120	NE155	NE205	NE235
عزم الدوران الخارجي الاسمي	Nm	واحد	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		مزدوج	15	50	120	190	320	550	1080
			16	‬‬	‬‬	‬‬	‬‬	‬‬	‬‬
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
عجز الدوار	كيلوغرام³	واحد	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		مزدوج	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	‬‬	‬‬	‬‬	‬‬	‬‬	‬‬
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

جدول المعلمات من سلسلة NE المكثف الكوكبي		رقم القطاع	النسبة	NE070	NE090	NE120	NE155	NE205	NE235
عزم دوران التسارع القصوى	Nm	1,2	1.8 مرات عزم دوران الخروج الاسمي
عزم التوقف الطارئ	Nm	1,2	3 مرات عزم دوران الخروج القياسي
سرعة الإدخال الاسمية	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
سرعة الإدخال الاسمية	rmp	2	15~100	5000	4000	4000	3000	3000	2000
سرعة الدخول القصوى	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
سرعة الدخول القصوى	rmp	2	15~100	10000	8000	8000	6000	6000	4000
رد فعل متشدد للغاية	أرمين	1	3 ~ 10	‬‬	≤1	≤1	≤1	≤1	≤1
رد فعل متشدد للغاية	أرمين	2	15~100	‬‬	‬‬	≤3	≤3	≤3	≤3
رد فعل صارم	أرمين	1	3 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3
رد فعل صارم	أرمين	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5
رد فعل عادي	أرمين	1	3 ~ 10	≤5	≤5	≤5	≤5	≤5	≤5
رد فعل عادي	أرمين	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7
الصلابة الاصطناعية	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
القوة الشعاعية القصوى	ن	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
القوة المحورية القصوى	ن	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
لحظة الانحناء	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
حياة الخدمة	الـ	1,2	3 ~ 100	20000 ساعة ((تشغيل مستمر 10000 ساعة)
الكفاءة	%	1	3 ~ 10	≥97%
الكفاءة	%	2	15~100	≥94%
الوزن	كيلوغرام	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
الوزن	كيلوغرام	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
درجة حرارة العمل	°C	1,2	3 ~ 100	-10 درجة مئوية -90 درجة مئوية
التشحيم		1,2	3 ~ 100	الدهون الاصطناعية
فئة الحماية		1,2	3 ~ 100	IP65
موقع التثبيت		1,2	3 ~ 100	أي اتجاه
مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة)	dB ((A)	1	3 ~ 10	≤58	≤60	≤ 63	≤ 65	≤ 67	≤70
مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة)	dB ((A)	2	15~100	≤58	≤60	≤ 63	≤ 65	≤ 67	≤70

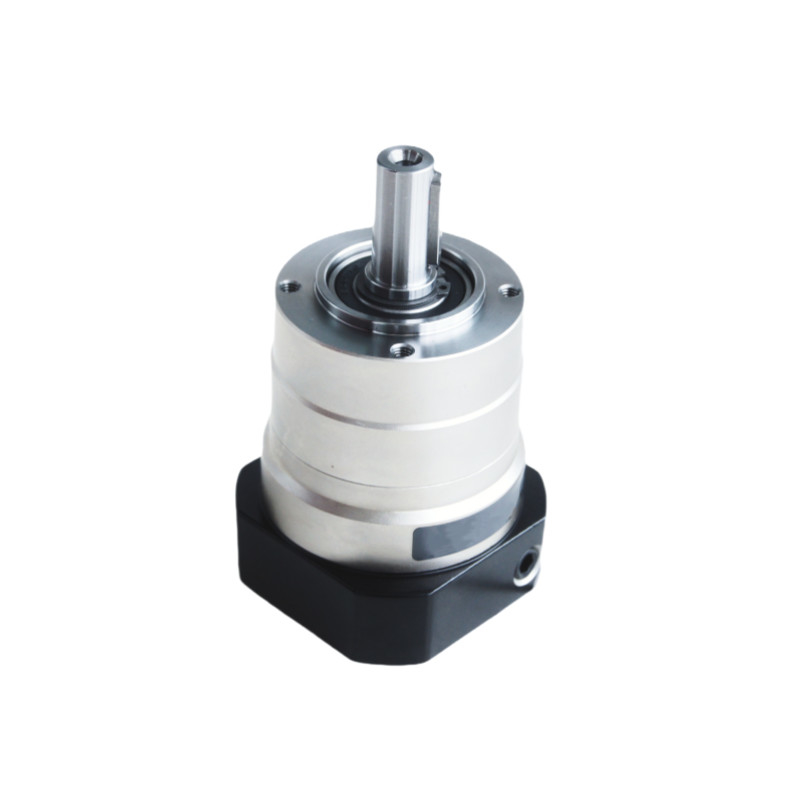

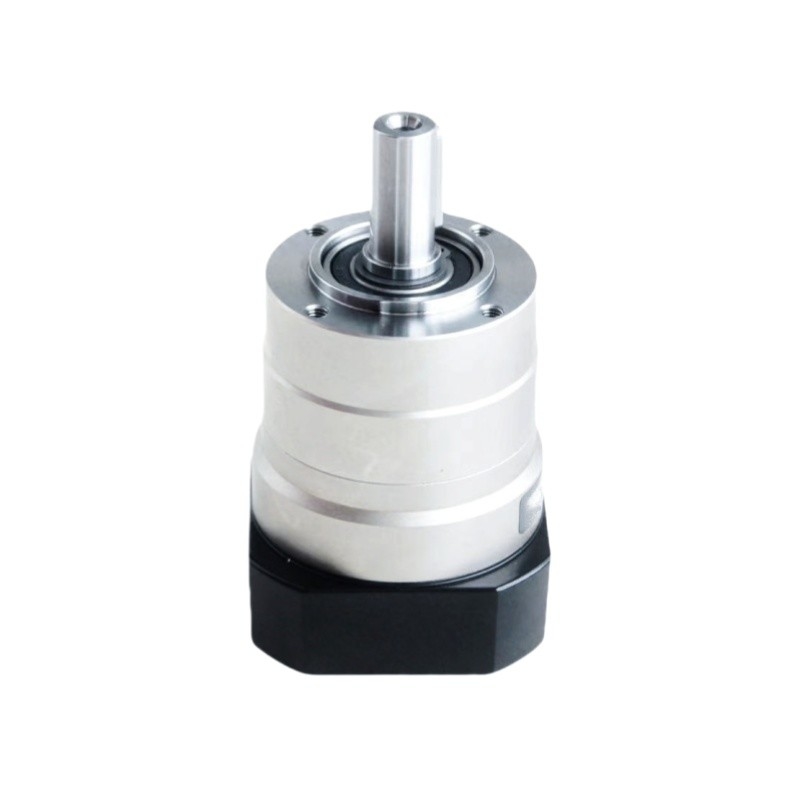

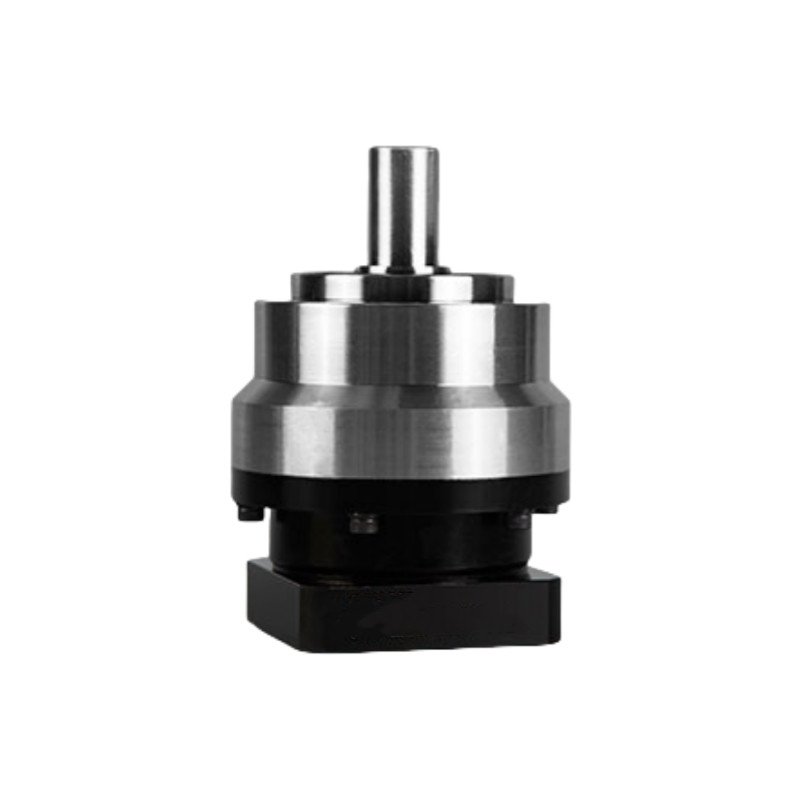

الصخرة جبل الكوكبية المقللة عالية الكفاءة الكوكبية علبة التروس للسيارات
