مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-14-XX-U-III
مولد موجات الإجهاد المحرك الهارموني خفض علبة التروس
|
محرك هارمونيهي نوع من آليات التروس المستخدمة للسيطرة على الحركة بدقة عالية. وهي تتكون من ثلاثة مكونات رئيسية: مولد موجة ، و flexspline ، و spline دائرية. الخصائص
|
جدول المعلمات المسموح بها
| النموذج | 14 | |||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| كغافم | 0.55 | 0.8 | 0.8 | 0.8 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 18 | 23 | 28 | 28 | |
| كغافم | 1.8 | 2.4 | 2.9 | 2.9 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 6.9 | 11 | 11 | 11 | |
| كغافم | 0.7 | 1.1 | 1.1 | 1.1 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 35 | 47 | 54 | 54 | |
| كغافم | 3.6 | 4.8 | 5.5 | 5.5 | ||
| الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
r/min | 8500 | ||||
| متوسط سرعة الدوران المسموح بها (الدهون) |
r/min | 3500 | ||||
| رد فعل عنيف | القوس الثاني | ≤20 | ||||
| الوزن | كيلوغرام | 0.7 | ||||
| عمر التصميم | ساعة | 10000 | 15000 | 15000 | 15000 | |

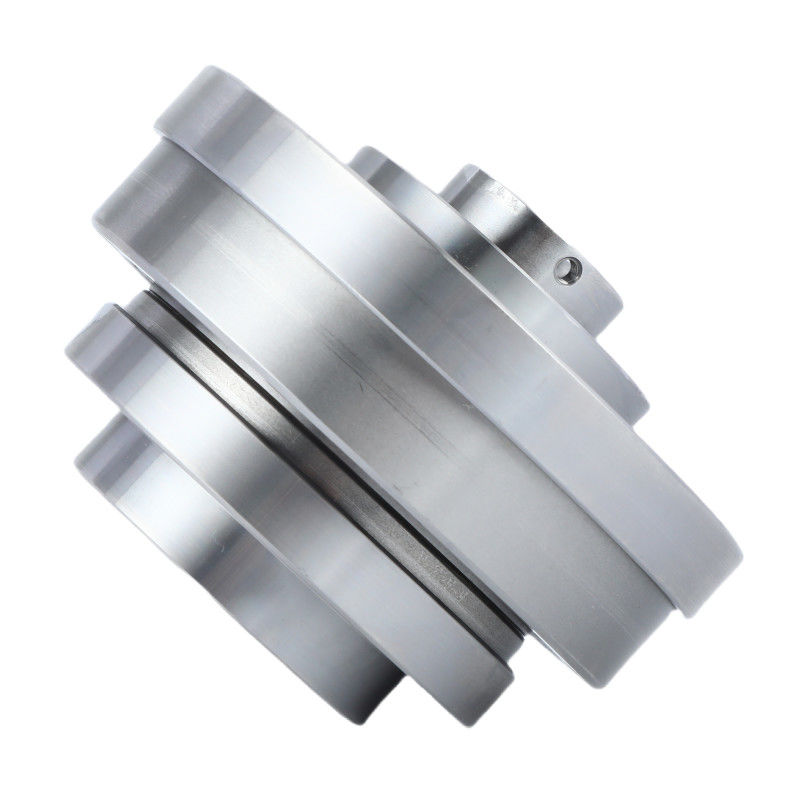

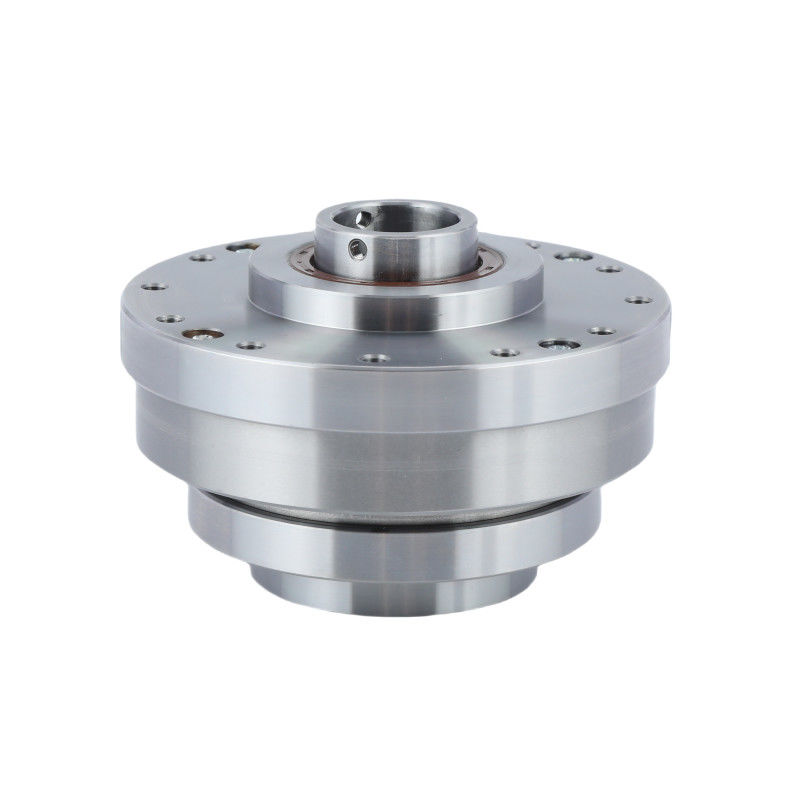

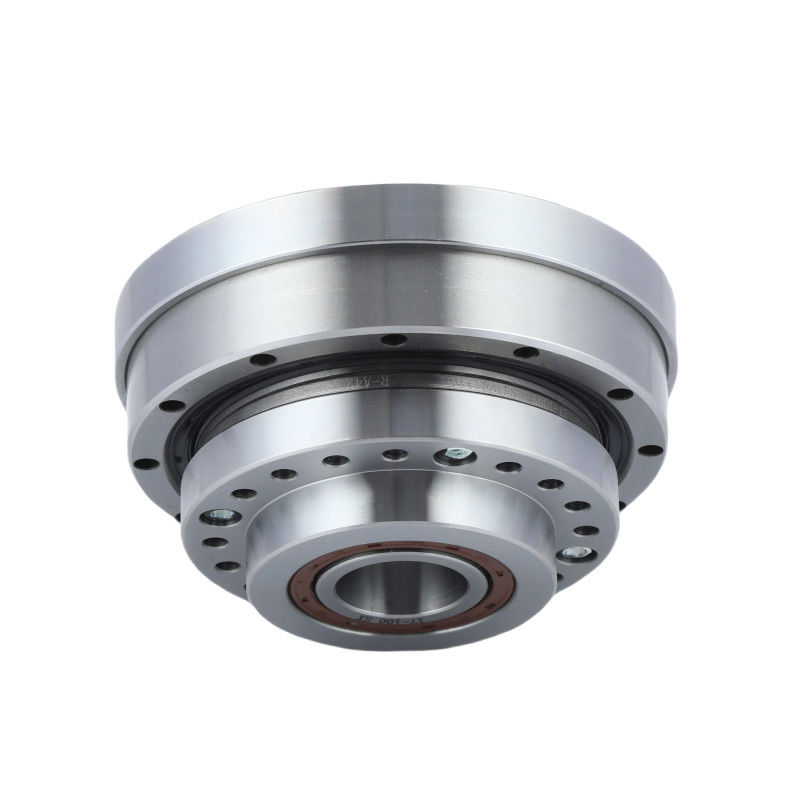

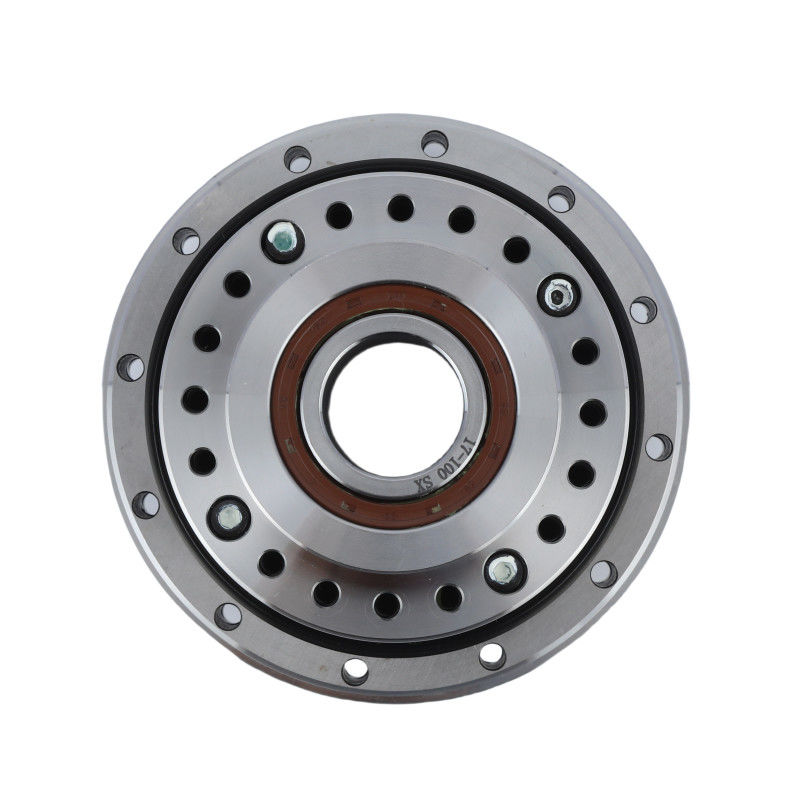

صور مفصلة
|
الخصائص الرئيسية لوحدات التروس الهارمونية LHT - III النموذج 14 | |||
| المنتج | النموذج 14 محرك هارموني | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
8500 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
14 | |||
|
الوزن
|
0.7 كجم | |||
| الضمان | سنة واحدة | |||
التطبيق
|
|
|
| الروبوتات الصناعية | آلات CNC | الفضاء الجوي |
