مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LSS-32-XX-UI
نموذج 32 علبة العدادات موجة التوتر الدقة العالية القيادة الهارمونية
|
أجهزة تخفيف موجات التوتر (أجهزة تحريك هارمونية) هي مكونات أساسية في الأنظمة الميكانيكية الحديثة التي تتطلب دقة عالية وحجم صغير، ونقل عزم دوران عال.والذي يستفيد من تشويه الجدارة المرنة والانخراط الدقيق لأسنان العدادات، مما يجعلها مثالية للتطبيقات في الروبوتات والطيران والفضاء ومختلف المجالات الصناعية. |
التطبيقالروبوتاتتستخدم في الذراعين والفصائل الروبوتية للسيطرة الدقيقة على الحركة. |
جدول المعلمات
| النموذج | 32 | |||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 76 | 118 | 137 | 137 | |
| كغافم | 7.8 | 12 | 14 | 14 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 216 | 304 | 333 | 353 | |
| كغافم | 22 | 31 | 34 | 36 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 108 | 167 | 216 | 216 | |
| كغافم | 11 | 17 | 22 | 22 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 382 | 568 | 647 | 686 | |
| كغافم | 39 | 58 | 66 | 70 | ||
| الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
r/min | 4800 | ||||
| متوسط سرعة الدوران المسموح بها (الدهون) |
r/min | 3500 | ||||
| رد فعل عنيف | القوس الثاني | ≤20 | ||||
| الوزن | كيلوغرام | 3.11 | ||||
| عمر التصميم | ساعة | 10000 | 15000 | 15000 | 1500 | |

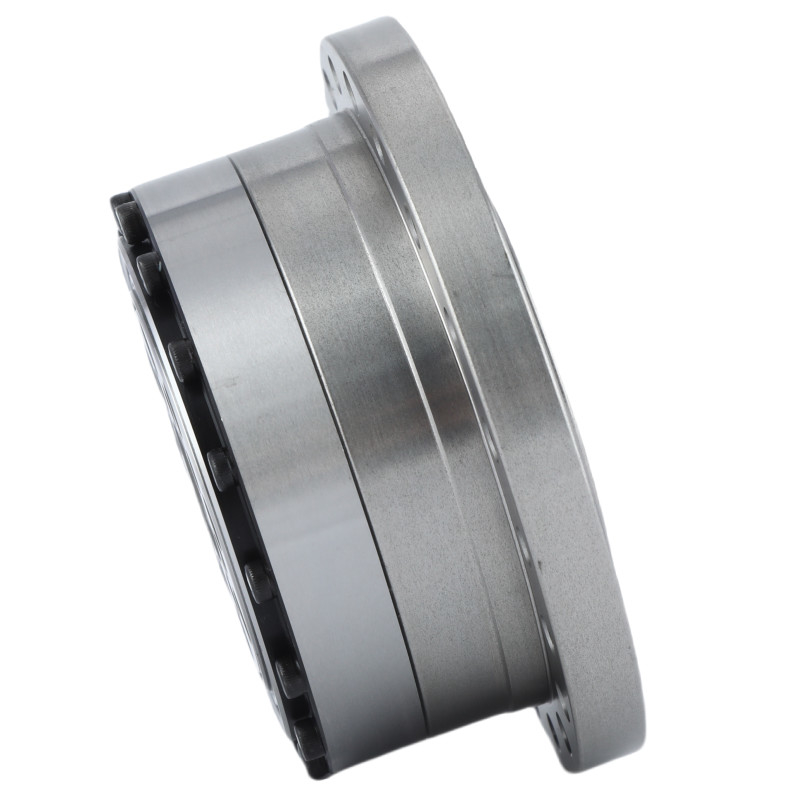

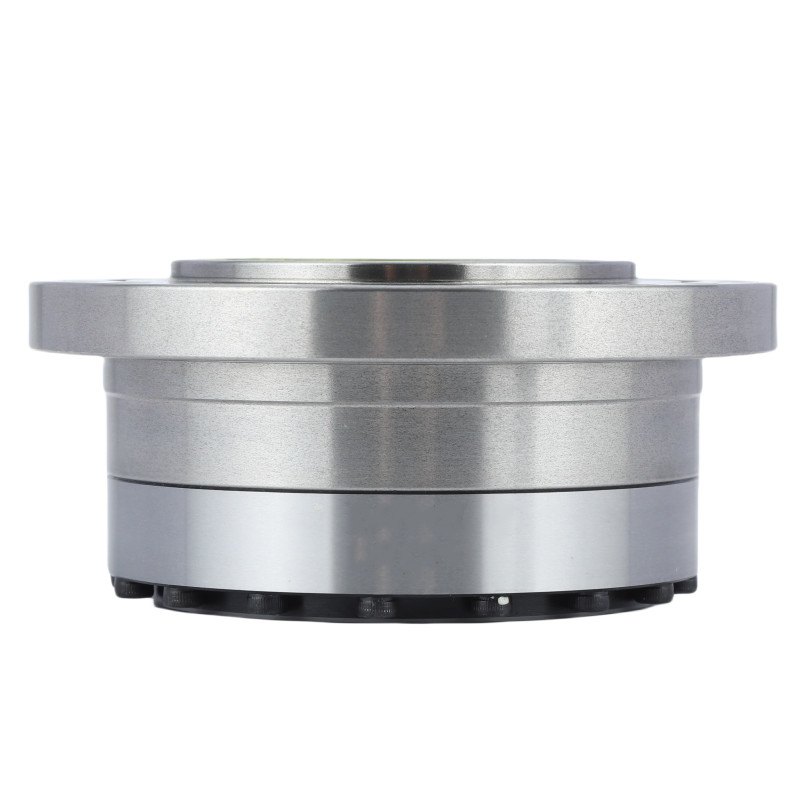

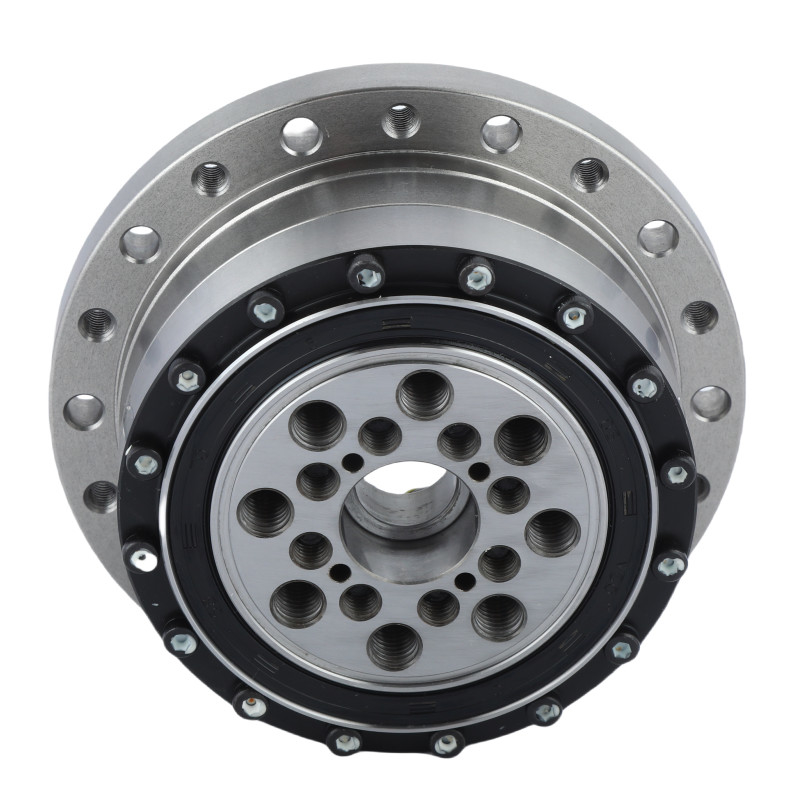

صور مفصلة
|
الخصائص الرئيسية لوحدات التروس الهارمونية LSS - I Model 32 | |||
| المنتج | النموذج 32 المحرك الهارموني | |||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
4800 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
32 | |||
|
الوزن
|
3.11 كجم | |||
| الضمان | سنة واحدة | |||
