مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LSS-20-XX-UI
|

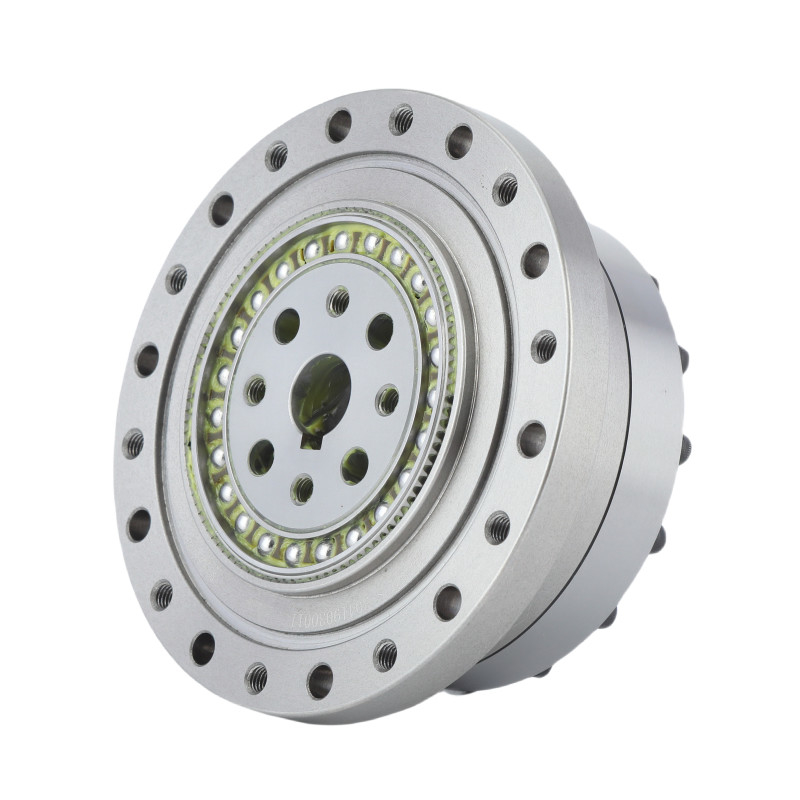

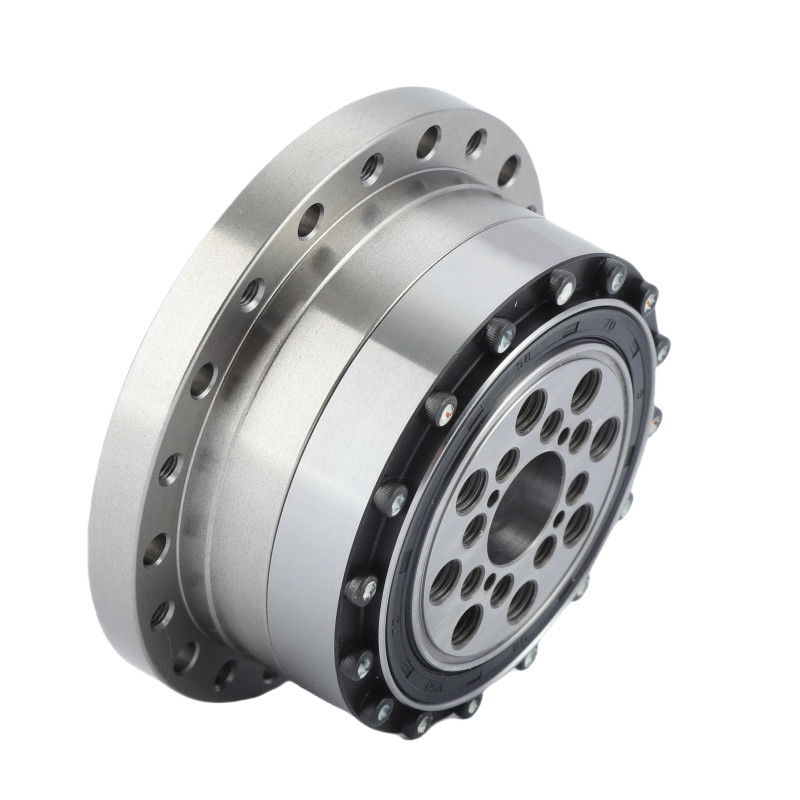

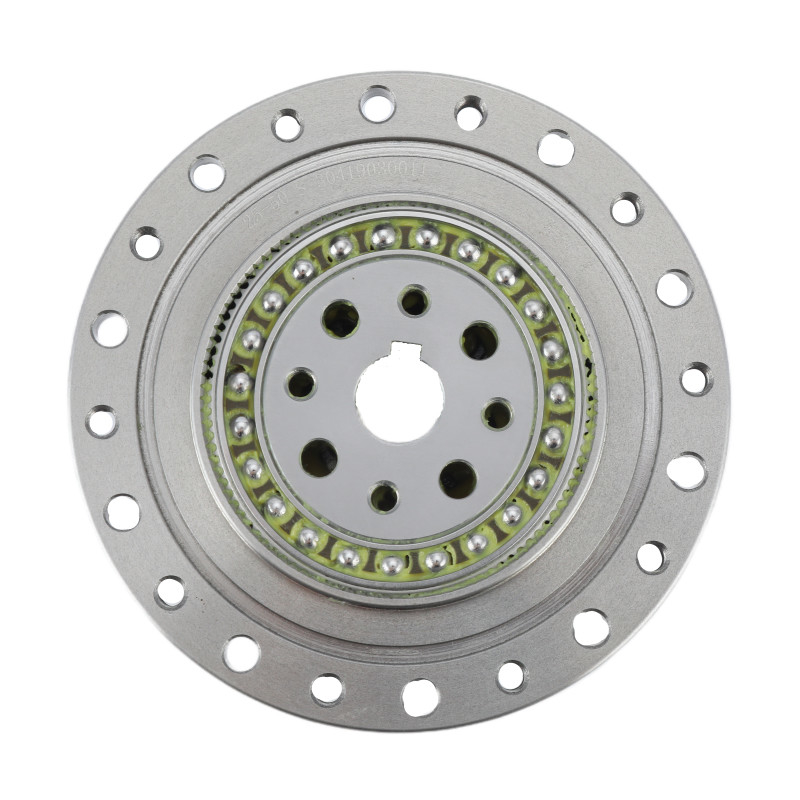

أجهزة تخفيف موجات الإجهاد (أجهزة تحريك هارمونية) هي مكونات أساسية في العديد من الأنظمة الميكانيكية الحديثة، مما يوفر خفض معدات فعال ودقيق وموثوق به.تصميمها الفريد وقدراتها تجعلها لا غنى عنها في المجالات التي تتطلب دقة عالية، حلول خفيفة الوزن. |
الخصائصنسبة تخفيض عاليةيمكن تحقيق نسب تخفيض عالية جدا في مرحلة واحدة. ضيقة الوزنبسبب تصميمها ، فإنها توفر نسبة تخفيض عالية في حزمة أصغر بكثير وأخف من أنظمة التروس التقليدية. دقة عالية وتكراريةيضمن الحد الأدنى من ردود الفعل، مما يجعلها مناسبة للتطبيقات التي تتطلب دقة وضعية عالية. نقل العزم العكسي العالييمكن أن تنقل عزم دوران كبير بالنسبة لحجمها ، وهو أمر مفيد للتطبيقات التي تتطلب قوة كبيرة. |
| النموذج | 20 | ||||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | 160 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 25 | 34 | 40 | 40 | 40 | |
| كغافم | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 56 | 74 | 82 | 87 | 92 | |
| كغافم | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 34 | 47 | 49 | 49 | 49 | |
| كغافم | 3.5 | 4.8 | 5 | 5 | 5 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 98 | 127 | 147 | 147 | 147 | |
| كغافم | 10 | 13 | 15 | 15 | 15 | ||
| الحد الأقصى المسموح به لسرعة الدوران الدهون |
r/min | 6500 | |||||
| متوسط سرعة الدوران المسموح بها الدهون |
r/min | 3500 | |||||
| رد فعل عنيف | القوس الثاني | ≤20 | |||||
| الوزن | كيلوغرام | 0.96 | |||||
| عمر التصميم | ساعة | 10000 | 15000 | 15000 | 15000 | 15000 | |
|
الخصائص الرئيسية لوحدات التروس الهارمونية LSS - I Model 20 | |||
| المنتج | النموذج 20 مخفف موجات التوتر | |||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1، 160:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
6500 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
20 | |||
|
الوزن
|
0.96 كجم | |||
| الضمان | سنة واحدة | |||
