مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LSS-17-XX-UI
الروبوتات القيادة الهارمونية محرك تخفيض العجلة الدائرية
|
مولد الموجات عادةً ما تكون مجموعة محامل كرة بيضاوية تتناسب داخل الخط المرن.مما يجعله يشارك مع أسنان من spline الدائرية في منطقتين متعارضتين. فليكس سبلاين هي عجلة رقيقة ومرنة، أسطوانية مع أسنان خارجية. إنها تتشوه مرنة إلى شكل مولد الموجة. الدرجة الدائرية هو حلقة صلبة مع أسنان داخلية. يبقى ثابت أو يمكن أن يكون العضو الخروج من النظام.التفاعل بين أسنان spline الدائرية و flexspline يولد خفض معدات. |
العملية
|
المواصفات
| النموذج | 17 | |||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 16 | 22 | 24 | 24 | |
| كغافم | 1.6 | 2.2 | 2.4 | 2.4 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 34 | 43 | 54 | 54 | |
| كغافم | 3.5 | 4.4 | 5.5 | 5.5 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 26 | 27 | 39 | 39 | |
| كغافم | 2.6 | 2.7 | 4 | 4 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 70 | 87 | 108 | 86 | |
| كغافم | 7.1 | 8.9 | 11 | 8.8 | ||
|
الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
r/min | 7300 | ||||
|
متوسط سرعة الدوران المسموح بها (الدهون) |
r/min | 3500 | ||||
| رد فعل عنيف | القوس الثاني | ≤20 | ||||
| الوزن | كيلوغرام | 0.67 | ||||
| عمر التصميم | ساعة | 10000 | 15000 | 15000 | 15000 | |

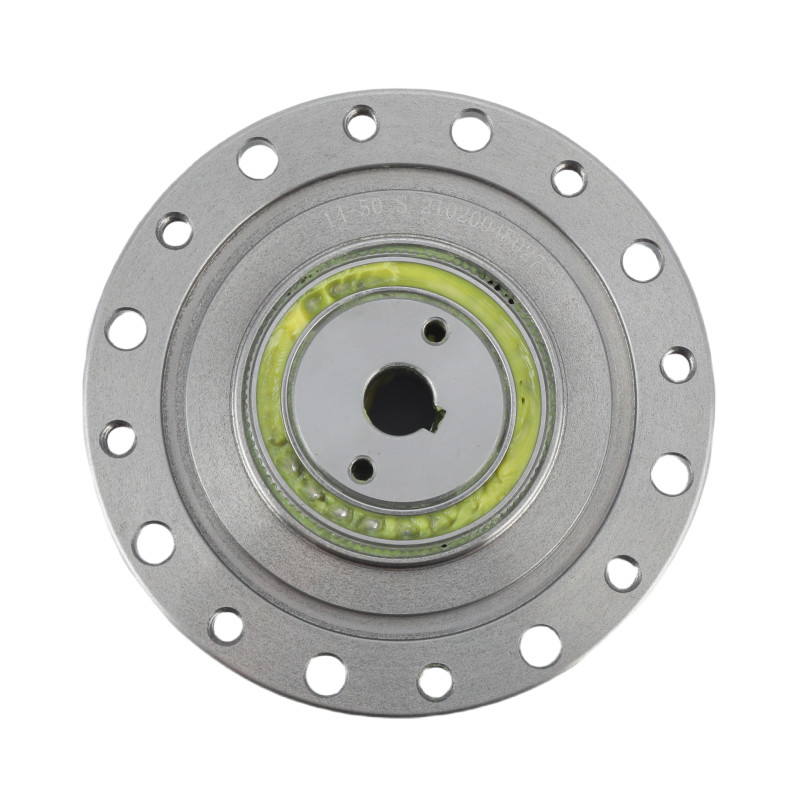

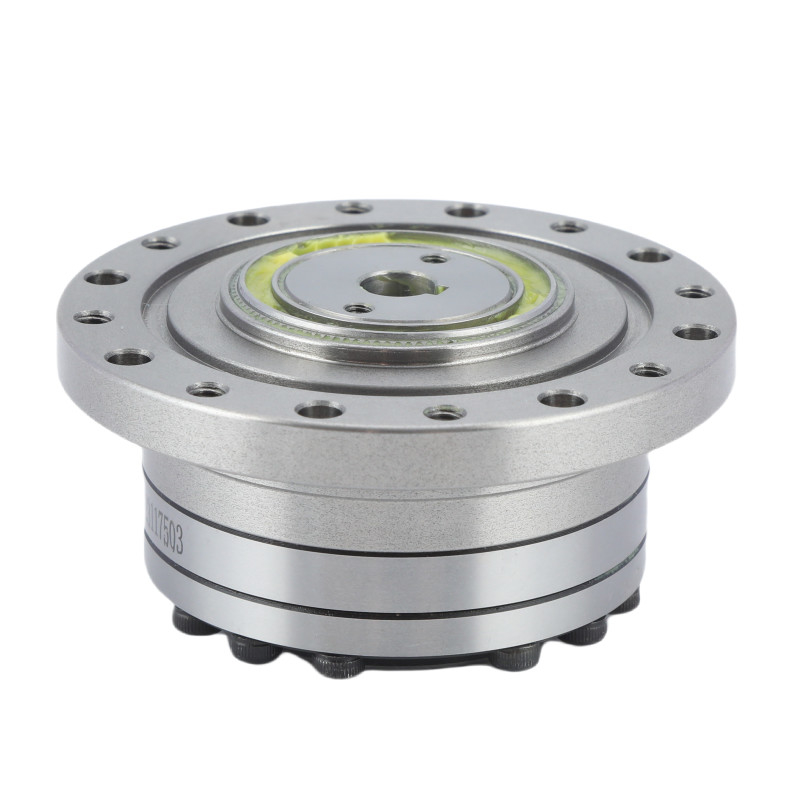

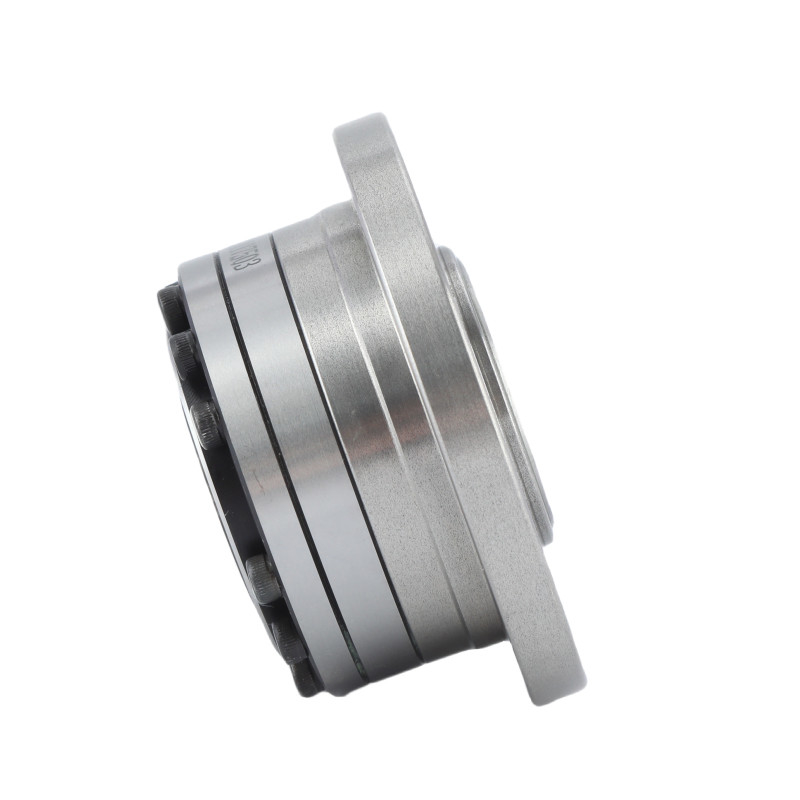

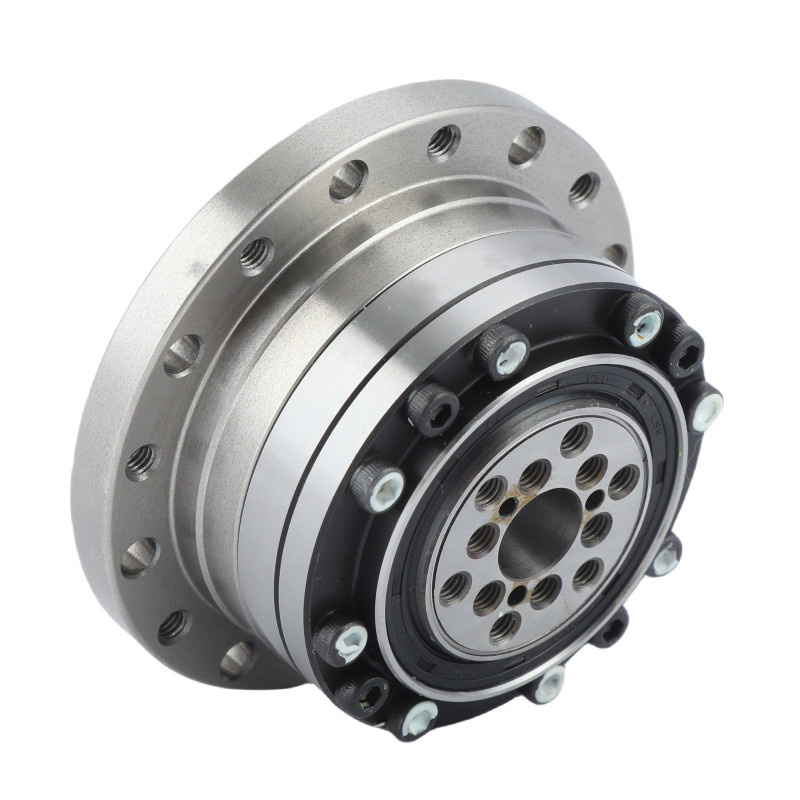

صور مفصلة
| الخصائص الرئيسية لوحدات التروس الهارمونية LSS - السلسلة I Model 17 | |||
| المنتج | النموذج 17 مخفف موجات الإجهاد | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
7300 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
17 | ||
|
الوزن
|
0.67 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
|
| الروبوتات الصناعية | الأجهزة الطبية | نظم التصنيع | نظام أشباه الموصلات |
