مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LSS-14-XX-UI

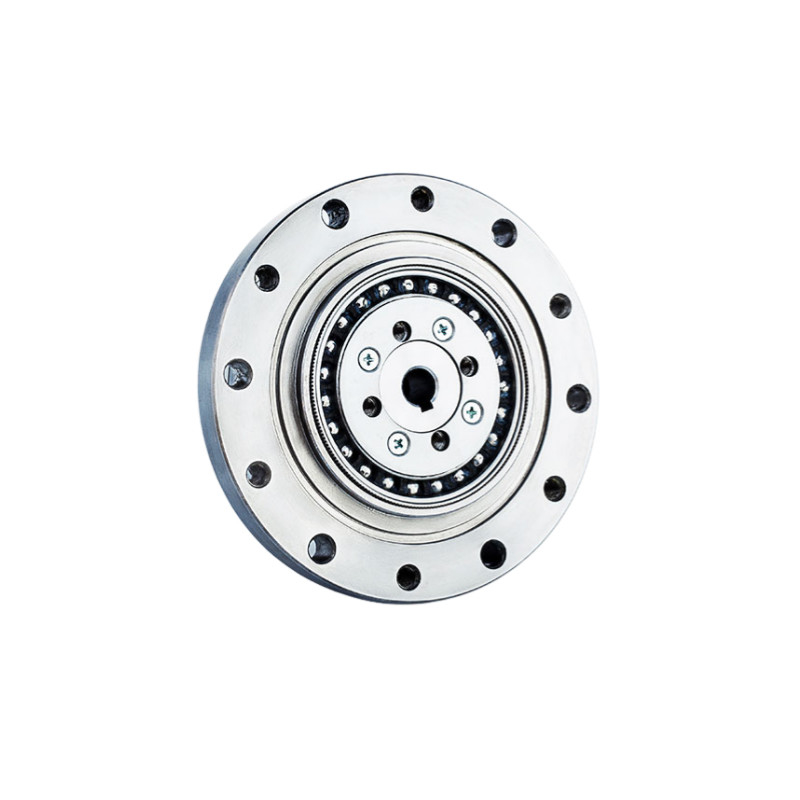

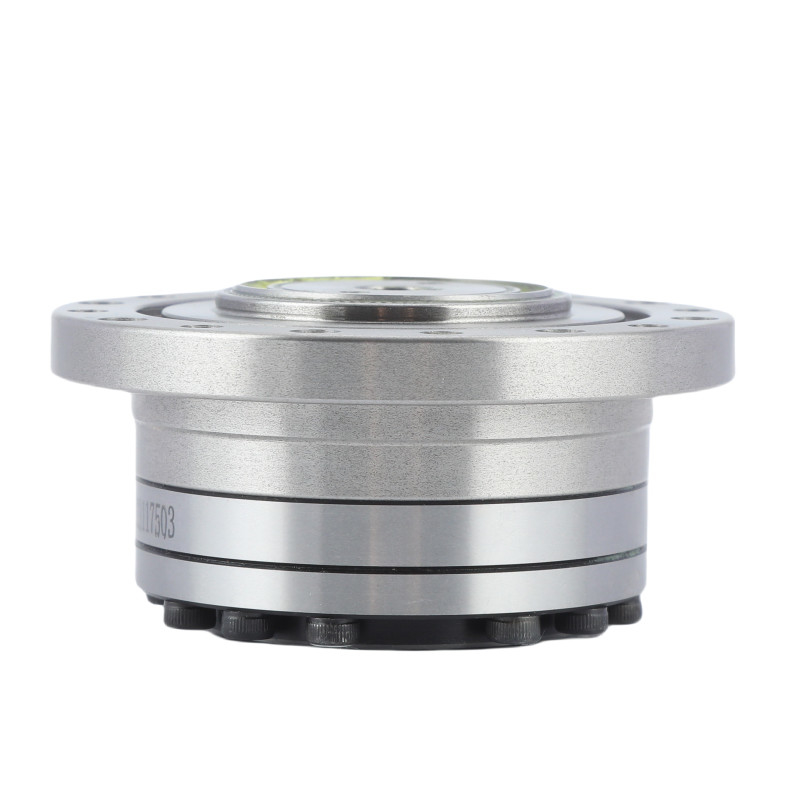

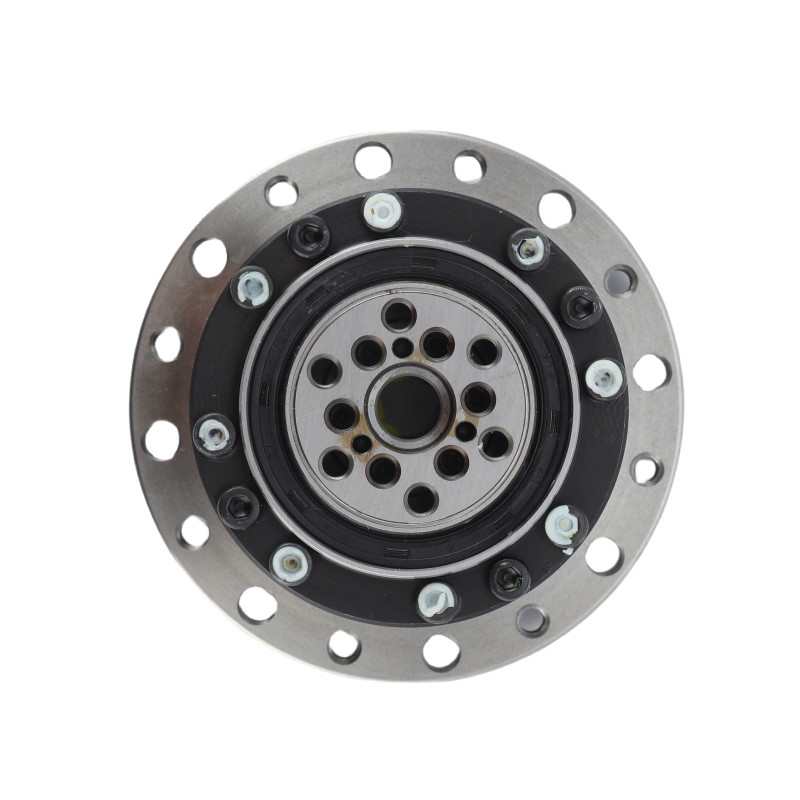

8500r/min صفر رد فعل عكسي مخفض موجة الإجهاد محرك موجات الارتباط
|
مولد الموجاتهي عجلة ذات شكل بيضوي، عادة ما تكون مزودة بمحامل كرات، والتي يتم وضعها داخل خط التلاعب. أثناء تدويره، فإنه يتسبب في تشوه خط التلاعب إلى شكل بيضوي. |
|
فليكس سبلاينهو مكون أسطواني مرن ذو جدران رقيقة مع أسنان خارجية. إنه يتناسب مع الدائرة الدائرية ويتشوه إلى شكل بيضاوي بسبب مولد الموجات.الـ flexspline لديها أسنان أقل من spline الدائرية. |
|
|
الدرجة الدائريةهذه حلقة دائرية صلبة مع أسنان داخلية تتشابك مع الأسنان الخارجية للسلسلة المرنة |
جدول المعلمات
| النموذج | 14 | |||||
| نسبة التخفيض | 50 | 80 | 100 | 120 | ||
| عزم دوران اسمي عند مدخل 2000r/min | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| كغافم | 0.55 | 0.8 | 0.8 | 0.8 | ||
| عزم دوران ذروة مسموح به عند البدء والتوقف | Nm | 18 | 23 | 28 | 28 | |
| كغافم | 1.8 | 2.4 | 2.9 | 2.9 | ||
| القيمة القصوى المسموح بها لمتوسط عزم الدوران | Nm | 6.9 | 11 | 11 | 11 | |
| كغافم | 0.7 | 1.1 | 1.1 | 1.1 | ||
| أقصى عزم دوران مؤقت مسموح به | Nm | 35 | 47 | 54 | 54 | |
| كغافم | 3.6 | 4.8 | 5.5 | 5.5 | ||
|
الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
r/min | 8500 | ||||
|
متوسط سرعة الدوران المسموح بها (الدهون) |
r/min | 3500 | ||||
| رد فعل عنيف | القوس الثاني | ≤20 | ||||
| الوزن | كيلوغرام | 0.51 | ||||
| عمر التصميم | ساعة | 10000 | 15000 | 15000 | 15000 | |
| الخصائص الرئيسية لوحدات التروس الهارمونية LSS - السلسلة I النموذج 14 | |||
| المنتج | وحدات المعدات الهارمونية | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
14 | ||
|
الوزن
|
0.51 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
| آلات CNC | نظام أشباه الموصلات | الروبوتات الصناعية |
