مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:

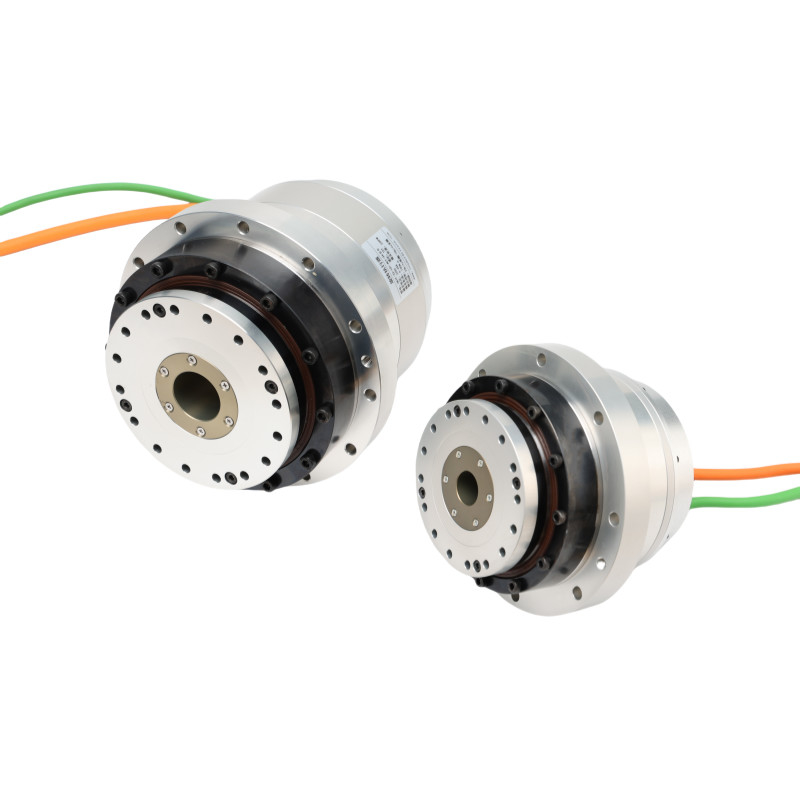

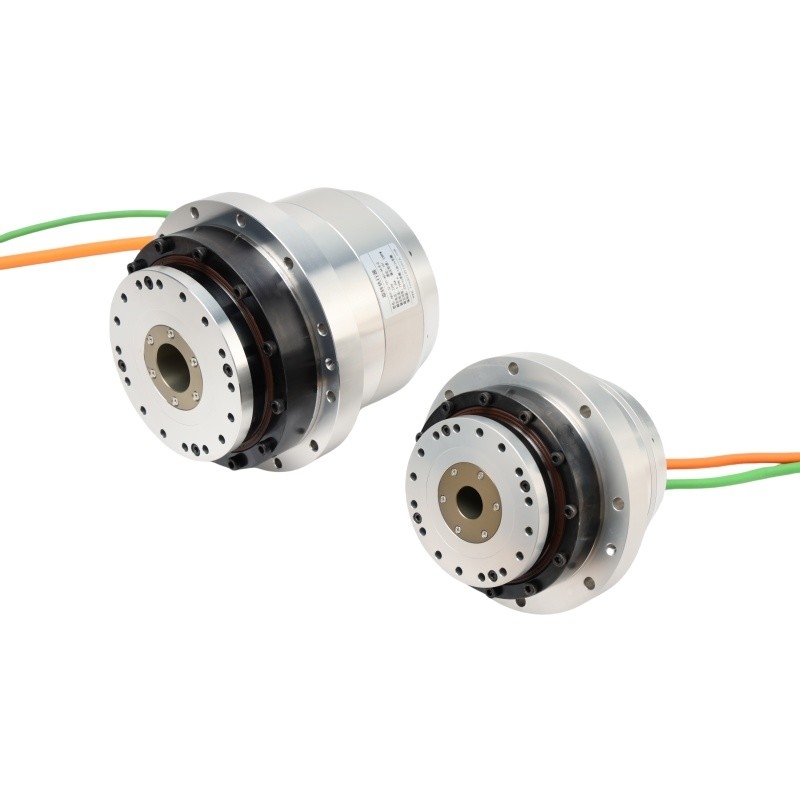

المحركات الدوارة ذات الحواف من سلسلة HATF ذات المخرج الجانبي
فيديو
فيديو
فيديو
خصائص المنتج
لا رد فعل
تقريباً صفر رد فعل بسبب الخصائص الممتازة للحد من التناغمات و صلابة المحرك
ضجيج منخفض
يتم اختبار كل محرك بشكل فردي قبل الشحن لضمان انخفاض الاهتزازات وانخفاض ضوضاء تشغيل الوحدة الهارمونية المتكاملة.
بدون صيانة
لا يتطلب صيانة منتظمة ولا حاجة لاستبدال الزيت خلال الاستخدام.
عمود مجوف
الممر الداخلي يسمح بتوجيه مريح للكابلات ، خرطومات الهواء ، إلخ.
سهلة الاستخدام
سهل التثبيت، متوافق مع السائقين القياسية في السوق، وجاهزة للاستخدام خارج الصندوق.
جدول المعلمات من HATF
| سلسلة HATF | 14 | ||||
| نسبة التخفيض | 51 | 81 | 101 | ||
| 220VAC | عزم دوران ذروة | رقم | 23 | 29 | 34 |
| عزم دوران اسمي | رقم | 8.6 | 13.5 | 13.5 | |
| السرعة القصوى | rpm | 118 | 74 | 59 | |
| السرعة الاسمية | rpm | 59 | 37 | 30 | |
| الحد الأقصى للتيار | الأسلحة | 2.09 | 1.66 | 1.56 | |
| التيار الاسمي | الأسلحة | 0.78 | 0.77 | 0.62 | |
| ثابت العزم | Nm/أسلحة | 11.02 | 17.5 | 21.82 | |
| مقاومة المرحلة | أوم ((20°C) | 7.5 | |||
| حثية المرحلة | mH | 11.5 | |||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 25 | |||
| 48VDC | عزم دوران ذروة | رقم | 23 | 29 | 34 |
| عزم دوران اسمي | رقم | 8.6 | 13.5 | 13.5 | |
| السرعة القصوى | rpm | 98 | 62 | 50 | |
| السرعة الاسمية | rpm | 59 | 37 | 30 | |
| الحد الأقصى للتيار | الأسلحة | 5.12 | 4.07 | 3.83 | |
| التيار الاسمي | الأسلحة | 1.92 | 1.89 | 1.52 | |
| ثابت العزم | Nm/أسلحة | 4.49 | 7.13 | 8.89 | |
| مقاومة المرحلة | أوم ((20°C) | 0.85 | |||
| حثية المرحلة | mH | 1 | |||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 6.5 | |||
| مكشف مطلق | نوع الترميز | مكشف مطلق | |||
| الدقة (دورة محرك واحدة) | قليلاً | 2324 بت | |||
| محرك عداد الدوران المتعدد | قليلاً | 16 | |||
| دقة الموقع في الاتجاه الواحد | القوس الثاني | ≤90 | ≤80 | ≤70 | |
| إمكانية تكرار دقة تحديد الموقع | القوس الثاني | ≤15 | ≤10 | ≤10 | |
| صلابة الإطاحة | x104 N·m /rad | 8 | |||
| صلابة الالتواء | x104 N·m /rad | 0.46 | 0.6 | ||
| لحظة عجلة | بدون فرامل | كيلوغرام*م2 | 3.6*10^-5 | ||
| مع الفرامل | كيلوغرام*م2 | 3.7*10^-5 | |||
| الكتلة | بدون فرامل | كيلوغرام | 1.66 | ||
| مع الفرامل | كيلوغرام | 2 | |||
| عدد أعمدة المحرك | قطب | 16 | |||
| ظروف البيئة | درجة حرارة التشغيل: 0 ~ 40 °C درجة حرارة التخزين: -20~60°C رطوبة التشغيل / رطوبة التخزين: 20 ~ 80% RH (بدون تكثيف) مقاومة الاهتزاز: 24.5m/s2 (تردد: 10~400Hz) لا يوجد غبار أو مسحوق معدني ، غازات آكلة ، غازات قابلة للاشتعال ، ضباب النفط وغيرها من الاستخدامات الداخلية ، تجنب أشعة الشمس المباشرة تحت ارتفاع 1000 متر |
||||
| عزل المحرك | مقاومة العزل: أكثر من 100MΩ ((DC500V) | ||||
| القوة الكهربائية: AC1500V / 1 دقيقة | |||||
| فئة العزل: F | |||||
| درجات الحماية | النوع المغلق بالكامل والمتبريد الذاتي (IP65) | ||||
صور مفصلة
مجال التطبيق
|
|
|
| الروبوت الصناعي | الأجهزة الطبية | روبوت بشري |
|
|
|
| آلات البصرية | الفضاء الجوي | آلات CNC |
