مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:

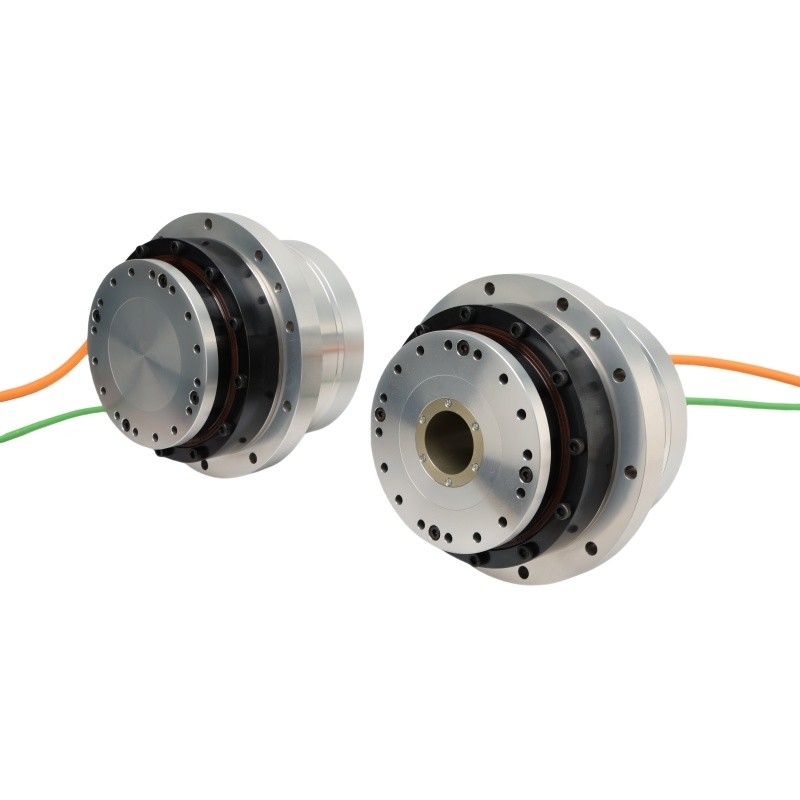

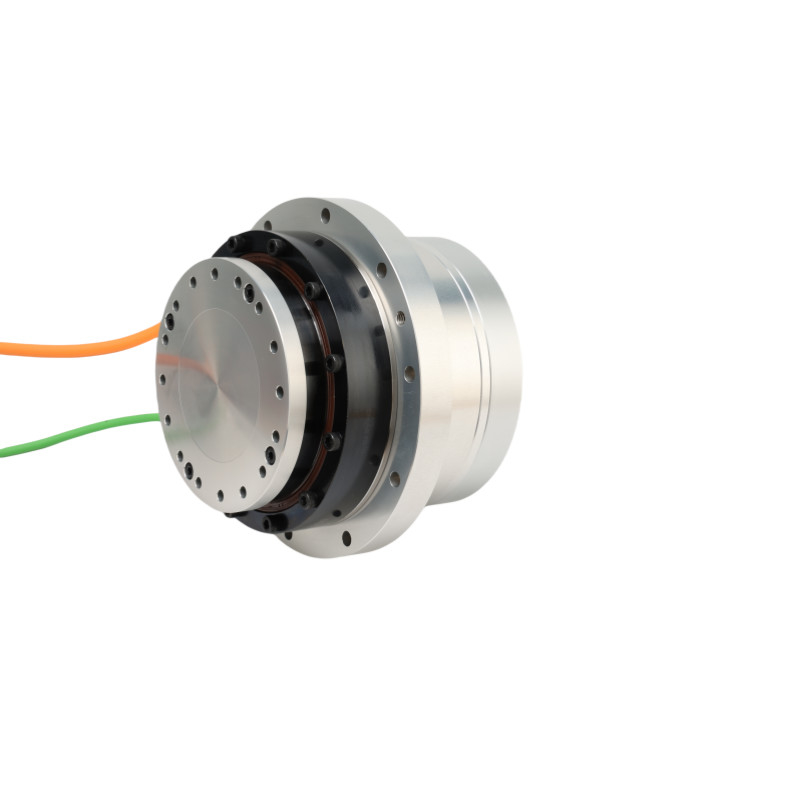

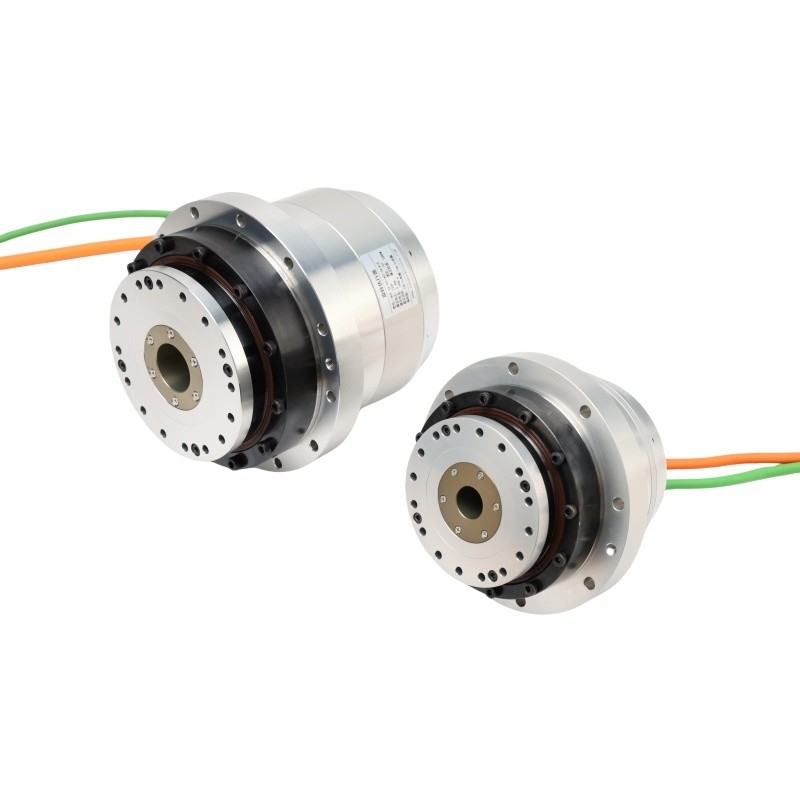

المحركات الدوارة ذات الحواف من سلسلة HASF ذات المخرج الجانبي
فيديو
فيديو
فيديو
خصائص المنتج
التصميم المتكامل
يجمع بين خفض هارموني عالية الدوران ، ومحرك محرك مباشر ، ومعدل مطلق متعدد الدوران اختياري مع عمود مجوف للتطبيقات البصرية.
أداء عالي
تتميز بقسوة الانحناء العالية، وعزم دوران عال، وعدم حساسية تغيرات inertia الحمل أثناء التشغيل، وأداء منخفض السرعة خالية من الزحف، وتشغيل سلس.
طول العمر
يحافظ على الدقة على مدى حياة طويلة مع الحد الأدنى من التدهور.
لا رد فعل
تقريباً صفر رد فعل بسبب الخصائص الممتازة للحد من الهرمونات و صلابة المحرك
جدول المعلمات من HASF
| سلسلة HASF | 14 | ||||
| نسبة التخفيض | 51 | 81 | 101 | ||
| 220VAC | عزم دوران ذروة | رقم | 23 | 29 | 34 |
| عزم دوران اسمي | رقم | 8.6 | 13.5 | 13.5 | |
| السرعة القصوى | rpm | 118 | 74 | 59 | |
| السرعة الاسمية | rpm | 59 | 37 | 30 | |
| الحد الأقصى للتيار | الأسلحة | 2.09 | 1.66 | 1.56 | |
| التيار الاسمي | الأسلحة | 0.78 | 0.77 | 0.62 | |
| ثابت العزم | Nm/أسلحة | 11.02 | 17.5 | 21.82 | |
| مقاومة المرحلة | أوم ((20°C) | 7.5 | |||
| حثية المرحلة | mH | 11.5 | |||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 25 | |||
| 48VDC | عزم دوران ذروة | رقم | 23 | 29 | 34 |
| عزم دوران اسمي | رقم | 8.6 | 13.5 | 13.5 | |
| السرعة القصوى | rpm | 98 | 62 | 50 | |
| السرعة الاسمية | rpm | 59 | 37 | 30 | |
| الحد الأقصى للتيار | الأسلحة | 5.12 | 4.07 | 3.83 | |
| التيار الاسمي | الأسلحة | 1.92 | 1.89 | 1.52 | |
| ثابت العزم | Nm/أسلحة | 4.49 | 7.13 | 8.89 | |
| مقاومة المرحلة | أوم ((20°C) | 0.85 | |||
| حثية المرحلة | mH | 1 | |||
| المجال الكهرومغناطيسي الخلفي | Vrms/krpm | 6.5 | |||
| مكشف مطلق | نوع الترميز | مكشف مطلق | |||
| الدقة (دورة محرك واحدة) | قليلاً | 2324 بت | |||
| محرك عداد الدوران المتعدد | قليلاً | 16 | |||
| دقة الموقع في الاتجاه الواحد | القوس الثاني | ≤90 | ≤80 | ≤70 | |
| إمكانية تكرار دقة تحديد الموقع | القوس الثاني | ≤15 | ≤10 | ≤10 | |
| صلابة الإطاحة | x104 N·m /rad | 8 | |||
| صلابة الالتواء | x104 N·m /rad | 0.46 | 0.6 | ||
| لحظة عجلة | بدون فرامل | كيلوغرام*م2 | 3.6*10^-5 | ||
| مع الفرامل | كيلوغرام*م2 | 3.7*10^-5 | |||
| الكتلة | بدون فرامل | كيلوغرام | 1.66 | ||
| مع الفرامل | كيلوغرام | 2 | |||
| عدد أعمدة المحرك | قطب | 16 | |||
| ظروف البيئة | درجة حرارة التشغيل: 0 ~ 40 °C درجة حرارة التخزين: -20~60°C رطوبة التشغيل / رطوبة التخزين: 20 ~ 80% RH (بدون تكثيف) مقاومة الاهتزاز: 24.5m/s2 (تردد: 10~400Hz) لا يوجد غبار أو مسحوق معدني ، غازات آكلة ، غازات قابلة للاشتعال ، ضباب النفط وغيرها من الاستخدامات الداخلية ، تجنب أشعة الشمس المباشرة تحت ارتفاع 1000 متر |
||||
| عزل المحرك | مقاومة العزل: أكثر من 100MΩ ((DC500V) | ||||
| القوة الكهربائية: AC1500V / 1 دقيقة | |||||
| فئة العزل: F | |||||
| درجات الحماية | النوع المغلق بالكامل والمتبريد الذاتي (IP65) | ||||
مجال التطبيق
