مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LSN-40-XX-UI

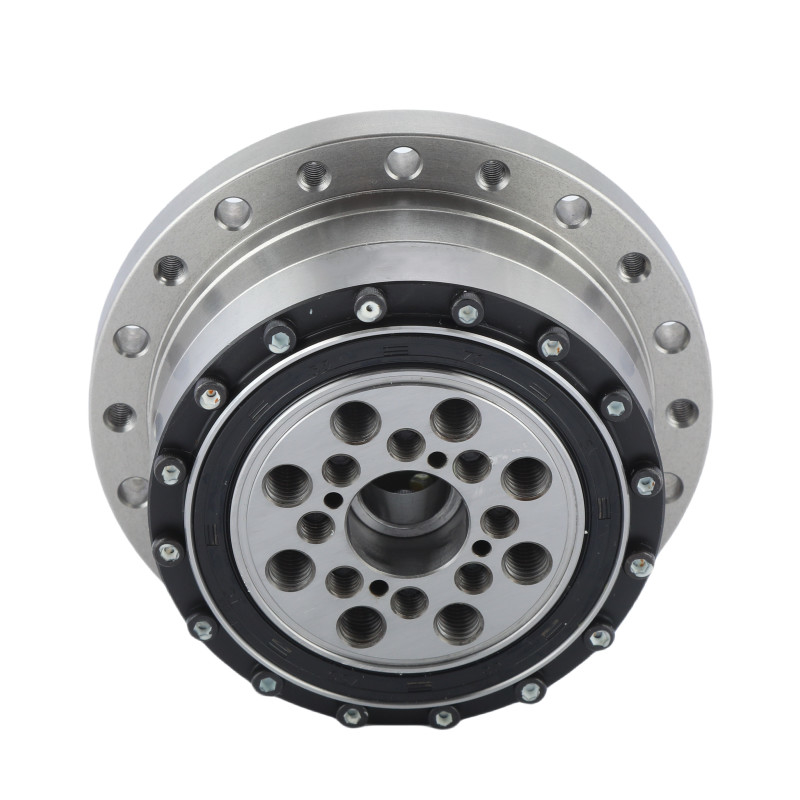

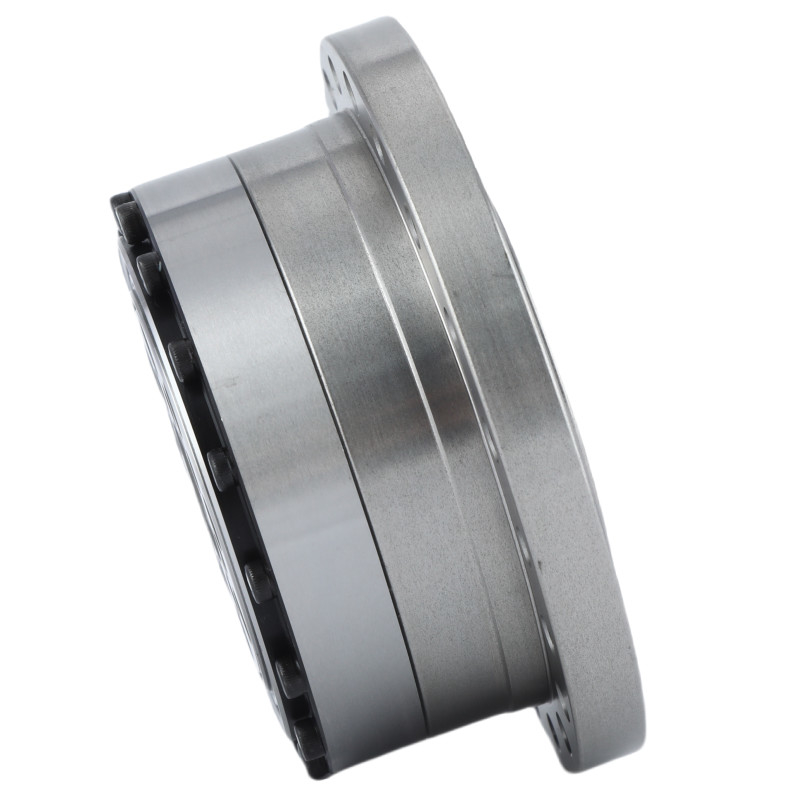

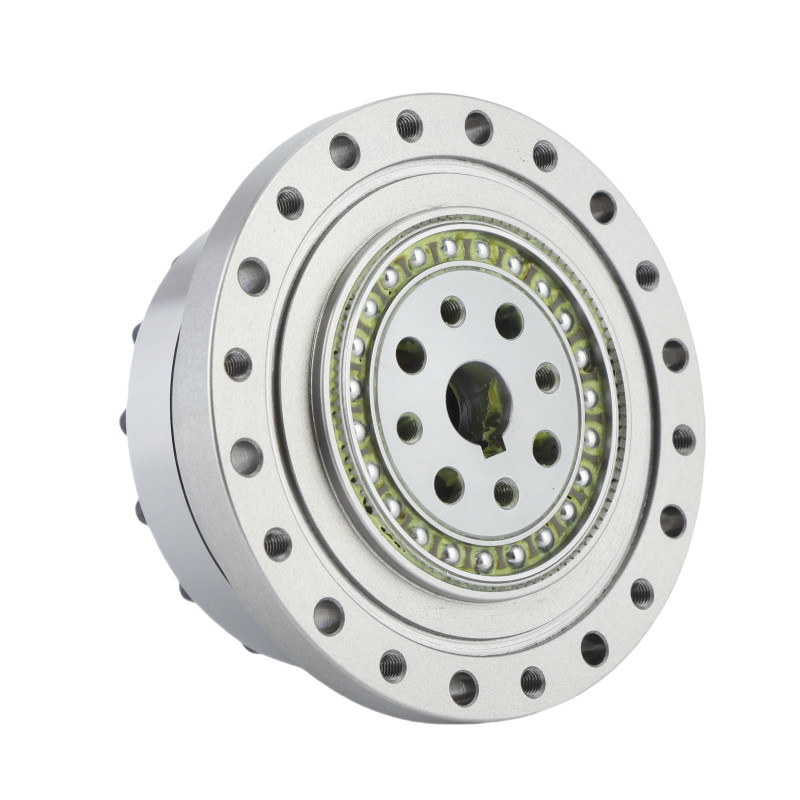

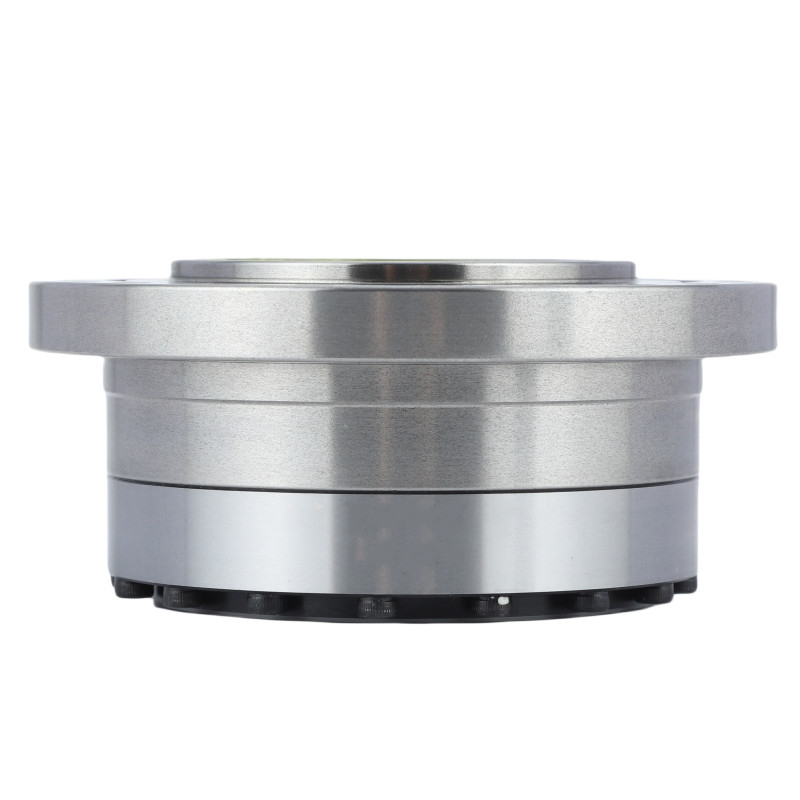

خفض موجات الإجهاد من طراز 40 عالية الكفاءة
الخصائص الرئيسية
• 3.64 كجم
• أقل من 20 ثواني قوس
• متوسط سرعة الإدخال: 3000 دورة/دقيقة
• سرعة الدخول القصوى: 4000 دورة/دقيقة
• تصميم صغير وخفيف الوزن
• نسبة التخفيض: 501، 80:1، 100:1، 120:1
المواصفات
جدول المعلمات الاسمية لسلسلة LSN-40-XX-U-I
|
النموذج
|
نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران | متوسط سرعة الدوران المسموح بها | رد فعل عنيف | الوزن | عمر التصميم | ||||
| الدهون | الدهون | |||||||||||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | رقم الـ LSN-I3.64 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||
| الخصائص الرئيسية لـ LSN-40-XX-U-I ضخم موجة الإجهاد | |||
| المنتج | النموذج 40 خفض موجة الإجهاد | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50من 1 إلى 120:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3000 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
4000 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
40 | ||
|
الوزن
|
3.64 كجم | ||
| الضمان | سنة واحدة | ||
| التطبيق | الروبوتات والفضاء والأتمتة الصناعية | ||
التطبيقات
|
|
|
| نصف موصل | الروبوتات الصناعية | الأجهزة الطبية |
| |
|
|
| الروبوتات البشرية | الفضاء الجوي | آلات CNC |
PDF الرسومات تحميل
