وصف المنتج

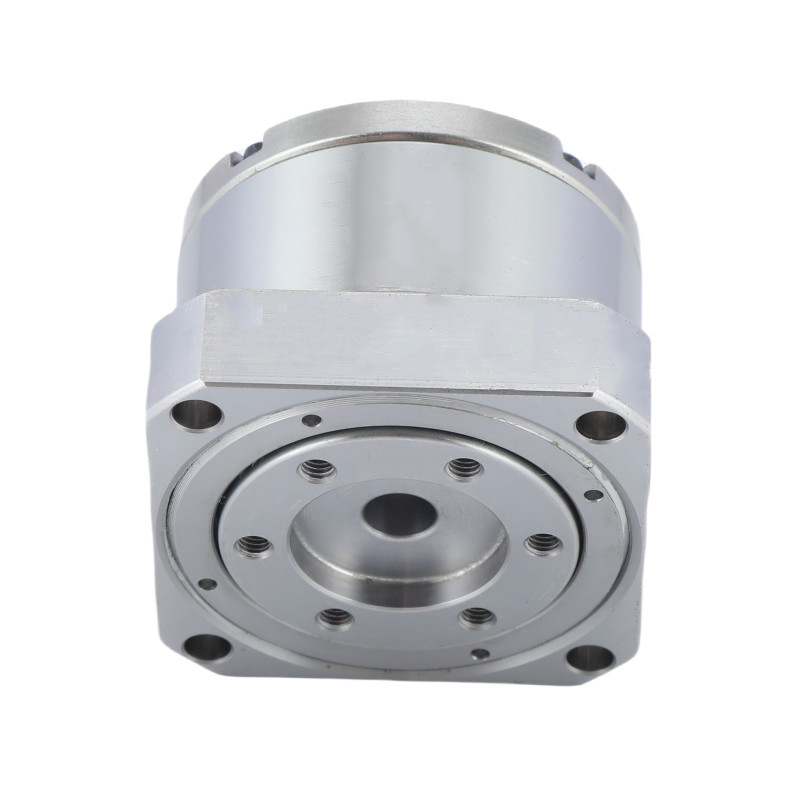

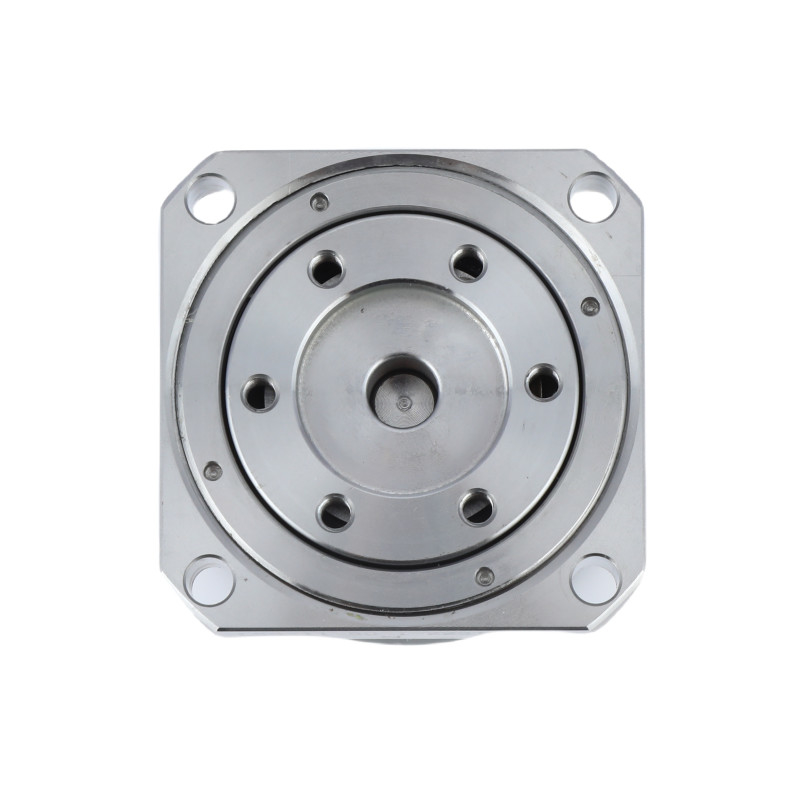

يُعرف محركات النموذج 8 الهارمونية من سلسلة LSN باسم مخفض موجات الإجهاد الخفيف للغاية.
مقارنة مع المنتجات القياسية التي مع نفس الأداء، LSN - 8 - XX - U - I وحدة التروس هو فقط 0.0-8 كجم لأننا قمنا بتحديث مادة الجسر الدائري من الفولاذ إلى سبيكة الألومنيوم.
الخصائص الرئيسية
• 30% أخف
• قدرة عالية على الدوران
• قدرة عالية على حمل
• نسبة التخفيض: 50:1 و 100:1
المواصفات
جدول المعلمات القياسية لسلسلة LSN-8-XX-U-I
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
متوسط سرعة الدوران المسموح بها (الدهون) |
رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| السمات الرئيسيةLSN-8-XX-U-I خفض موجات الإجهاد الخفيفة للغاية | |||
| المنتج | سلسلة LSN خفيفة الوزن نموذج 8 محرك هارموني | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50، 100 | ||
|
رد فعل عنيف
|
أقل من 40 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
10000 ساعة | ||
|
النموذج
|
8 | ||
|
الوزن
|
0.08 كجم | ||
| الضمان | سنة واحدة | ||
| التطبيق | الروبوتات والأتمتة، معدات أشباه الموصلات | ||
التطبيقات
المحركات الهارمونية، أو محركات التروس الهارمونية، هي آليات التروس المتخصصة المعروفة بدقة وتصميمها المدمج.يجدون تطبيق في مجالات مختلفة بسبب خصائصهم الفريدة.
| الروبوتات | تستخدم المحركات الهارمونية على نطاق واسع في الروبوتات لنسبة العزم الكهربائي المرتفعة إلى الوزن ودقة. إنها تساعد في تحقيق التحكم الدقيق والموضع في الذراعين والساقين الروبوتية. | |
| الفضاء الجوي | في هندسة الطيران والفضاء، تستخدم المحركات الهارمونية في أنظمة الأقمار الصناعية والمركبات الفضائية بسبب موثوقيتها وتقليدها.فهي ضرورية في الآليات التي تتطلب دقة عالية والحد الأدنى من رد الفعل، مثل هوائيات الأقمار الصناعية ومعدات الهبوط. | |
| الأجهزة الطبية | تستخدم المحركات الهارمونية في أجهزة طبية مختلفة، بما في ذلك الروبوتات الجراحية ومعدات التشخيص.دقة وتحركها السلس أمر بالغ الأهمية للعمليات الحساسة والتشخيص الدقيق. | |
