مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:

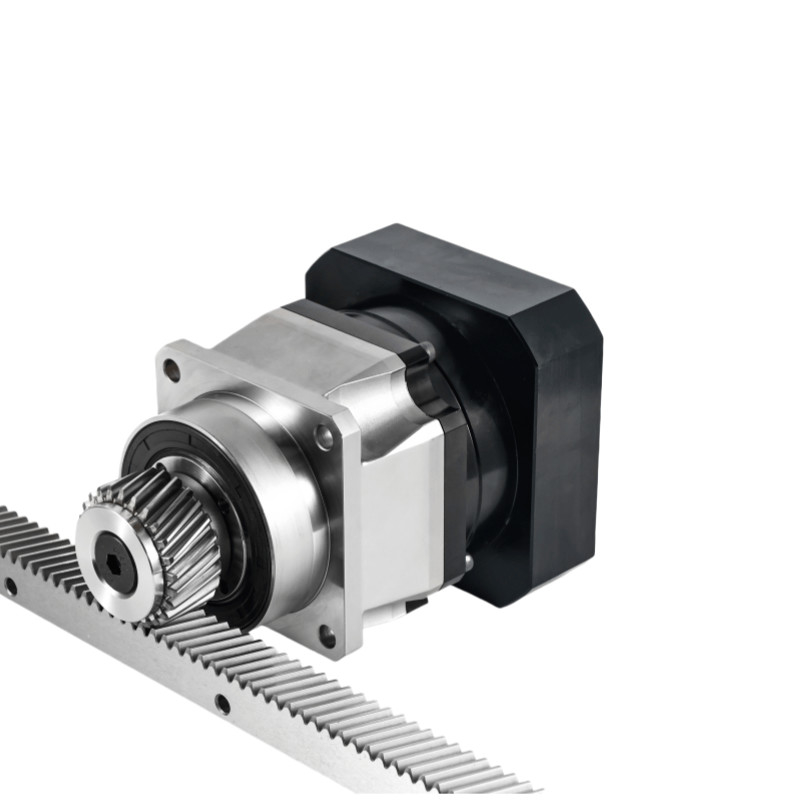

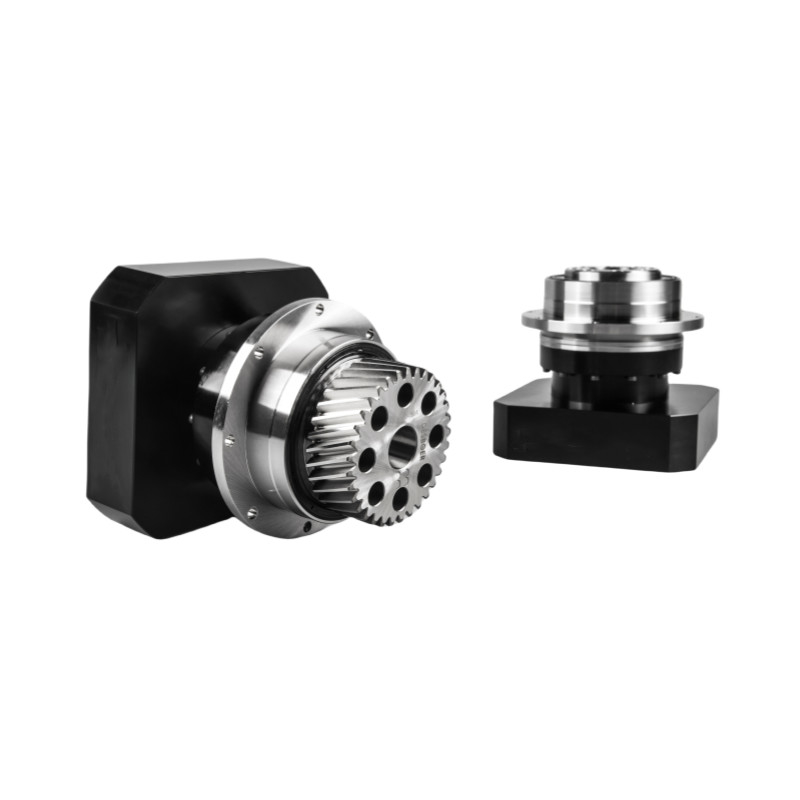

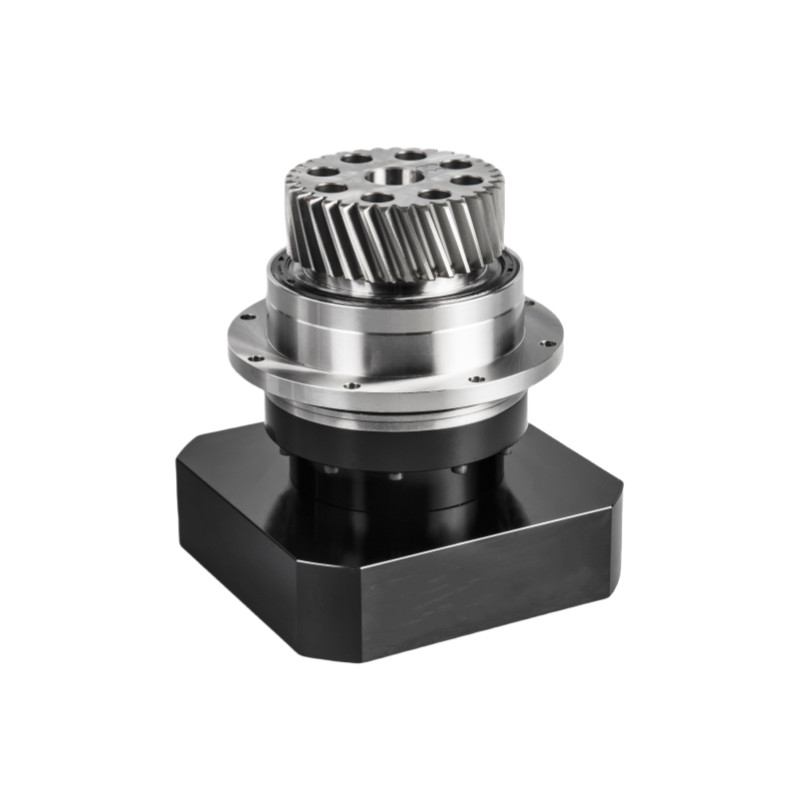

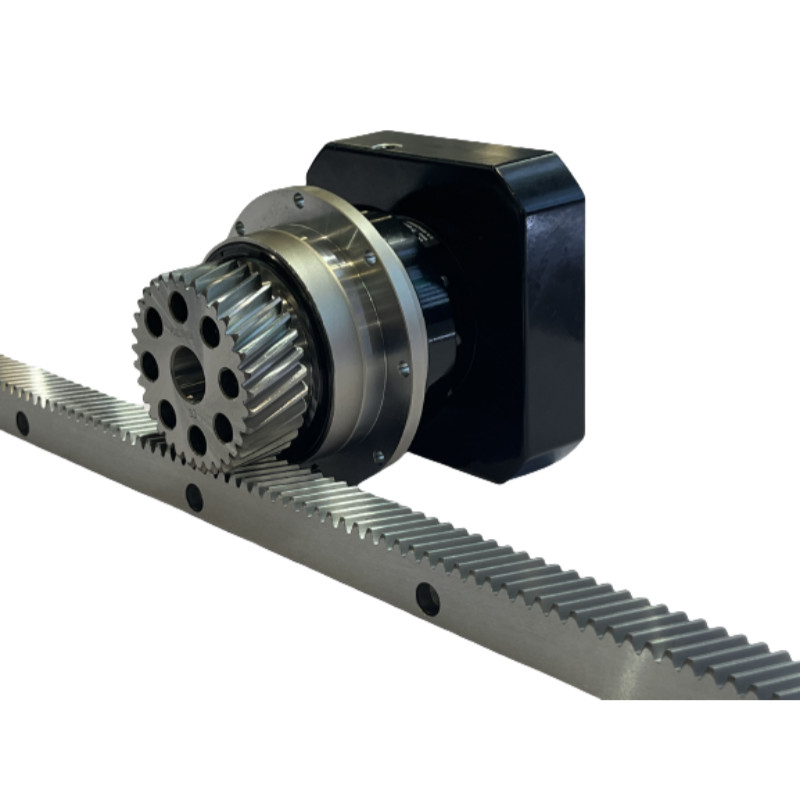

صناديق التروس الكوكبية من سلسلة ND مع رف
تشغيل هادئتساهم المعدات المدارية في تقليل الاهتزاز والضوضاء.
دقة عاليةSرد فعل التردد هو 3 قوس دقيقة، مثالية للسيطرة الدقيقة.
صلابة عالية و عزم دورانتم تحقيق صلابة عالية وقومة عالية بواسطة محامل الدوار الإبرة غير المقفزة.
وصلة محول الحشيشالتعميم الحركي
دهون عالية اللزوجةالحل المثالي باستخدام الدهون المضادة للفصل عالية اللزوجة.
بدون صيانةليس هناك حاجة لاستبدال الدهون طوال عمر الوحدة يمكن ربطها في أي موقف
| المواصفات | رقم القطاع | النسبة | ND047 | NDS064 | ND064 | NDS090 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285 | |
| عزم الدوران الخارجي الاسمي | Nm | واحد | 4 | 22 | 45 | 45 | 110 | 130 | 280 | 560 | 1100 | 2200 | 3600 |
| 5 | 25 | 55 | 55 | 145 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
| 7 | 20 | 48 | 48 | 125 | 130 | 300 | 560 | 1200 | 2000 | 2900 | |||
| 8 | | | | 95 | 100 | 250 | 550 | 1100 | 1700 | 2850 | |||
| 10 | 15 | 40 | 40 | 95 | 100 | 220 | 460 | 950 | 1400 | 1900 | |||
| مزدوج | 16 | 22 | 45 | 45 | 110 | 130 | 280 | 560 | 1100 | 2200 | 3600 | ||
| 20 | 22 | 45 | 45 | 110 | 130 | 280 | 560 | 1100 | 2000 | 3600 | |||
| 25 | 25 | 60 | 60 | 145 | 160 | 350 | 610 | 1300 | 2200 | 3300 | |||
| 30 | | | | | | | | | | 3100 | |||
| 35 | 20 | 50 | 50 | 125 | 140 | 310 | 560 | 1200 | 1200 | 3000 | |||
| 40 | 18 | 50 | 50 | 110 | 120 | 280 | 560 | 1200 | 1800 | | |||
| 50 | 18 | 55 | 55 | 145 | 160 | 340 | 610 | 1300 | 2000 | 3300 | |||
| 60 | | | 48 | 125 | 120 | 300 | 560 | 1200 | 1800 | 2900 | |||
| 70 | 18 | | 48 | 125 | 120 | 300 | 560 | 1100 | 1800 | 2900 | |||
| 80 | | | | 95 | 100 | | | | | | |||
| 90 | | | 40 | 95 | 100 | 250 | 460 | 950 | 1500 | 2200 | |||
| 100 | 15 | | 40 | 95 | 100 | 220 | 460 | 950 | 1400 | 1900 | |||
| عجز الدوار | كجم.سم3 | واحد | 4 | 0.03 | 0.14 | 0.14 | 0.14 | 0.51 | 2.87 | 7.54 | 25.03 | 54.37 | 283.94 |
| 5 | 0.03 | 0.13 | 0.13 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | 264.41 | |||
| 7 | 0.03 | 0.13 | 0.13 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | 250.11 | |||
| 8 | | | | | 0.45 | 2.62 | 7.14 | 22.48 | 50.84 | 245.35 | |||
| 10 | 0.03 | 0.13 | 0.13 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | 241.30 | |||
| مزدوج | 16 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | ||
| 20 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | |||
| 25 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | |||
| 30 | | | | | | | | | | 54.37 | |||
| 35 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | |||
| 40 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 25.03 | | |||
| 50 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 25.03 | 54.37 | |||
| 60 | | | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| 70 | 0.03 | | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| 80 | | | | | 0.13 | | | | | | |||
| 90 | | | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| 100 | 0.03 | | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| جدول المعلمات | رقم القطاع | النسبة | ND047 | NDS064 | ND064 | NDS090 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285 | |
| عزم دوران التسارع القصوى | Nm | 1,2 | 1.8 مرات عزم دوران الخروج الاسمي | ||||||||||
| عزم التوقف الطارئ | Nm | 1,2 | 3 مرات عزم دوران الخروج القياسي | ||||||||||
| سرعة الإدخال الاسمية | rmp | 1 | 4 ~ 10 | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 3000 | 3000 | 2200 | 2000 |
| 2 | 16~100 | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2200 | ||
| سرعة الدخول القصوى | rmp | 1 | 4 ~ 10 | 10000 | 10000 | 10000 | 8000 | 8000 | 8000 | 6000 | 6000 | 4000 | 3500 |
| 2 | 16~100 | 10000 | 10000 | 10000 | 8000 | 8000 | 8000 | 6000 | 6000 | 4000 | 3500 | ||
| رد فعل متشدد للغاية | أرمين | 1 | 4 ~ 10 | | | | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 2 | 16~100 | | | | | | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ||
| رد فعل صارم | أرمين | 1 | 4 ~ 10 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
| 2 | 16~100 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ||
| رد فعل عادي | أرمين | 1 | 4 ~ 10 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| 2 | 16~100 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ||
| الصلابة الاصطناعية | Nm/arcmin | 1,2 | 4~100 | 7 | 10 | 13 | 23 | 31 | 95 | 183 | 529 | 1030 | 1421 |
| القوة الشعاعية القصوى | ن | 1,2 | 4~100 | 1040 | 1700 | 2300 | 3800 | 4100 | 9400 | 15000 | 25600 | 42000 | 58000 |
| القوة المحورية القصوى | ن | 1,2 | 4~100 | 690 | 850 | 1055 | 1900 | 2980 | 5600 | 9300 | 19000 | 33400 | 59000 |
| لحظة الانحناء | Nm | 1,2 | 4~100 | 55 | 65 | 94 | 106 | 198 | 482 | 1090 | 4030 | 6100 | 8500 |
| حياة الخدمة | الـ | 1,2 | 16~100 | 20000 ساعة ((تشغيل مستمر 10000 ساعة) | |||||||||
| الكفاءة | % | 1 | 4 ~ 10 | ≥97% | |||||||||
| % | 2 | 16~100 | ≥94% | ||||||||||
| الوزن | كيلوغرام | 1 | 4 ~ 10 | 0.7 | 1.2 | 1.2 | 1.2 | 3.0 | 5.6 | 11.9 | 31.6 | 56.1 | 99.6 |
| كيلوغرام | 2 | 16~100 | 1.0 | 1.6 | 1.6 | 1.6 | 3.7 | 7.3 | 15.9 | 36.9 | 70.0 | 124.5 | |
| درجة حرارة العمل | °C | 1,2 | 4~100 | -30 درجة مئوية -90 درجة مئوية | |||||||||
| التشحيم | 1,2 | 4~100 | الدهون الاصطناعية | ||||||||||
| فئة الحماية | 1,2 | 4~100 | IP65 | ||||||||||
| موقع التثبيت | 1,2 | 4~100 | أي اتجاه | ||||||||||
| مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة) | dB ((A) | 1 | 4~100 | ≤56 | ≤58 | ≤58 | ≤58 | ≤60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤70 | ≤73 |
| 2 | 16~100 | ≤56 | ≤58 | ≤58 | ≤58 | ≤60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤70 | ≤73 | ||
