المواصفات		رقم القطاع	النسبة	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
عزم الدوران الخارجي الاسمي	Nm	واحد	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		مزدوج	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	‬‬	‬‬	460	‬‬	‬‬	‬‬
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	‬‬	‬‬
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
عجز الدوار	كجم.سم3	واحد	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		مزدوج	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	‬‬	‬‬	6.84	‬‬	‬‬	‬‬
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	‬‬	‬‬
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

جدول المعلمات		رقم القطاع	النسبة	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
عزم دوران التسارع القصوى	Nm	1,2	3 ~ 200	1.8 مرات عزم دوران الخروج الاسمي
عزم التوقف الطارئ	Nm	1,2	3 ~ 200	3 مرات عزم دوران الخروج القياسي
سرعة الإدخال الاسمية	rmp	1	3 ~ 20	4000	4000	3000	3000	2000	1500
سرعة الإدخال الاسمية	rmp	2	15~200	4500	4000	3000	3000	2000	2500
سرعة الدخول القصوى	rmp	1	3 ~ 20	8000	8000	6000	6000	4000	2500
سرعة الدخول القصوى	rmp	2	15~200	8000	8000	6000	6000	4000	4000
رد فعل متشدد للغاية	أرمين	1	3 ~ 20	≤2	≤2	≤2	≤2	≤2	≤2
رد فعل متشدد للغاية	أرمين	2	15~200	≤4	≤4	≤4	≤4	≤4	≤4
رد فعل صارم	أرمين	1	3 ~ 20	≤4	≤4	≤4	≤4	≤4	≤4
رد فعل صارم	أرمين	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
رد فعل عادي	أرمين	1	3 ~ 20	≤6	≤6	≤6	≤6	≤6	≤6
رد فعل عادي	أرمين	2	15~200	≤9	≤9	≤9	≤9	≤9	≤9
الصلابة الاصطناعية	Nm/arcmin	1,2	3 ~ 200	14	31	57	182	400	580
القوة الشعاعية القصوى	ن	1,2	3 ~ 200	4800	9450	15200	23000	34000	58000
القوة المحورية القصوى	ن	1,2	3 ~ 200	3800	6250	12000	14500	23000	59000
لحظة الانحناء	Nm	1,2	3 ~ 200	365	990	1900	2870	5550	8500
حياة الخدمة	الـ	1,2	3 ~ 200	20000 ساعة ((تشغيل مستمر 10000 ساعة)
الكفاءة	%	1	3 ~ 20	≥95%
الكفاءة	%	2	15~200	≥92%
الوزن	كيلوغرام	1	3 ~ 20	6.4	13.9	23.7	50.0	83.0	100.3
الوزن	كيلوغرام	2	15~200	7.8	15.1	26.7	54.0	95.0	125.3
درجة حرارة العمل	°C	1,2	3 ~ 200	-10 درجة مئوية -90 درجة مئوية
التشحيم		1,2	3 ~ 200	الدهون الاصطناعية
فئة الحماية		1,2	3 ~ 200	IP65
موقع التثبيت		1,2	3 ~ 200	أي اتجاه
مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة)	dB ((A)	1	3 ~ 20	≤ 65	≤68	≤70	≤ 72	≤ 74	≤75
مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة)	dB ((A)	2	15~200	≤ 65	≤68	≤70	≤ 72	≤ 74	≤75

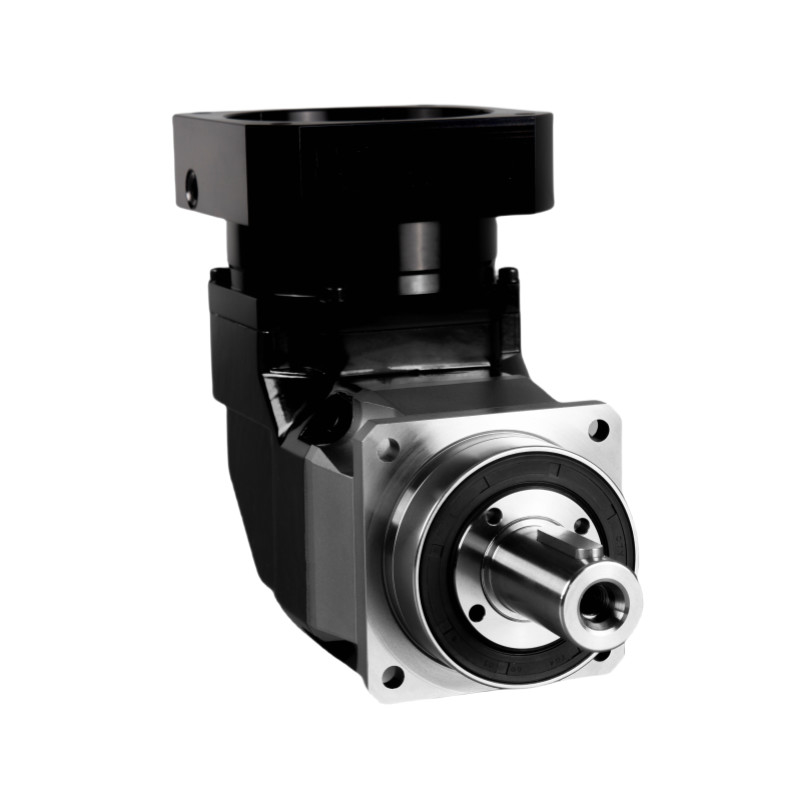

عجلة التروس ذات الدقة العالية
