Name: ناقل الطاقة علبة التروس الزاوية اليمنى محرك العمود المجوف مخصص
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: علب التروس الكوكبية من سلسلة NDR
Availability: InStock

المنزل > المنتجات > مخفض كوكبي >

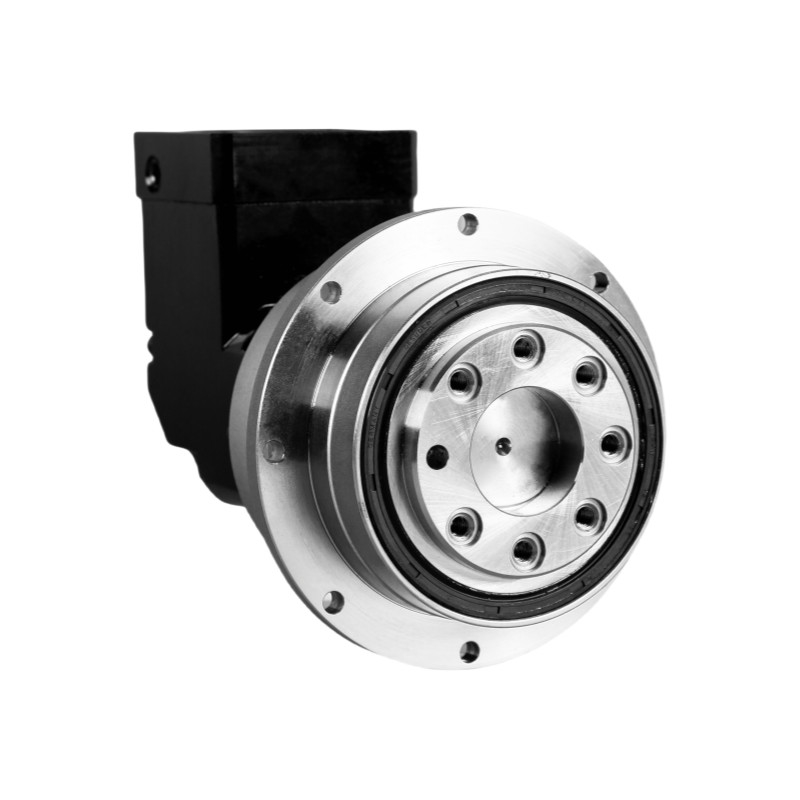

ناقل الطاقة علبة التروس الزاوية اليمنى محرك العمود المجوف مخصص

عجلة التروس الزاوية اليمنى,عجلة التروس ذات الزاوية اليمنى المخصصة,محرك التروس الزاوية اليمنى المخصص

Customized right angle gearbox hollow shaft

Customized right angle gear drive

مكان المنشأ:

جيانغسو، الصين

اسم العلامة التجارية:

Giant Precision

إصدار الشهادات:

ISO9001

رقم الموديل:

علب التروس الكوكبية من سلسلة NDR

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

المنتج:

علب التروس الكوكبية من سلسلة NDR

النموذج:

NDR064، NDR090، NDVR110، NDVR140، NDVR200، NDVR255، NDVR285

نسبة:

4 إلى 200

رد فعل عنيف فائق الدقة:

≥4 أركمين

قطعة:

مزدوج واحد

الكفاءة:

≥95٪

حياة الخدمة:

20000 ساعة

عملية مستمرة:

10000 ساعة

فئة الحماية:

IP65

درجة حرارة العمل:

-10 درجة مئوية -90 درجة مئوية

التطبيق:

أداة الآلة، مناور، معدات الطباعة، تصنيع السيارات

الضمان:

سنة واحدة

شروط الدفع والشحن

الحد الأدنى لكمية

1 مجموعة

الأسعار

To Be Negotiated

تفاصيل التغليف

علبة الكرتون

وقت التسليم

3-4 أسابيع

شروط الدفع

T/T

القدرة على العرض

20000 مجموعة شهريا

منتجات ذات صلة

فيديو

اتصل بنا الآن

وصف المنتج

المواصفات		رقم القطاع	النسبة	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
عزم الدوران الخارجي الاسمي	Nm	واحد	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	‬‬	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	‬‬	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		مزدوج	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	‬‬	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
عجز الدوار	كجم.سم3	واحد	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	‬‬	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	‬‬	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		مزدوج	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	‬‬	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

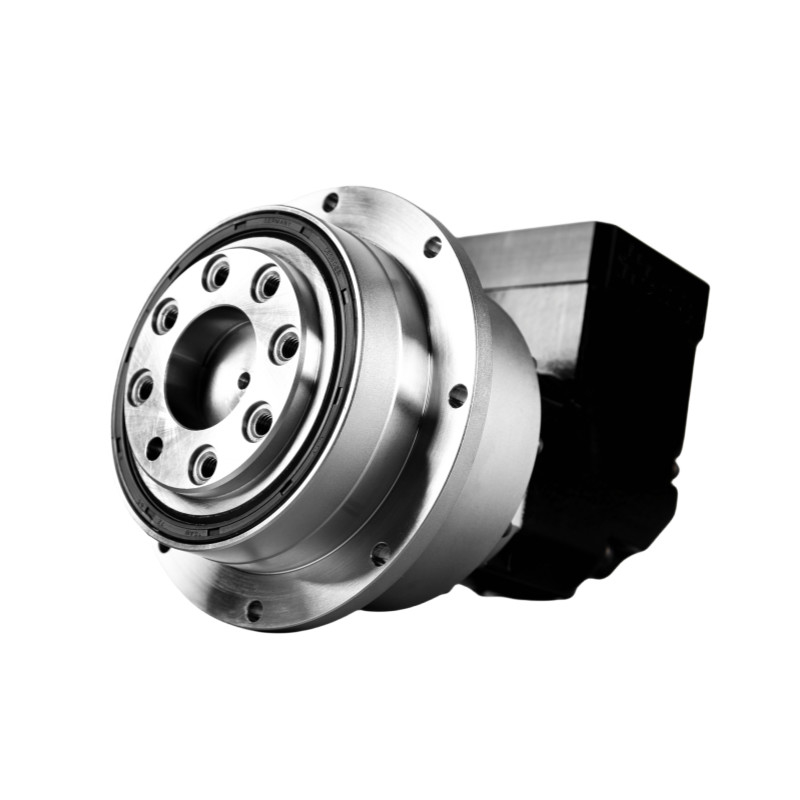

ناقل الطاقة علبة التروس الزاوية اليمنى محرك العمود المجوف مخصص 2

جدول المعلمات		رقم القطاع	النسبة	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
عزم دوران التسارع القصوى	Nm	1,2	1.8 مرات عزم دوران الخروج الاسمي
عزم التوقف الطارئ	Nm	1,2	3 مرات عزم دوران الخروج القياسي
سرعة الإدخال الاسمية	rmp	1	4 ~ 20	5000	4000	4000	3000	3000	2200	2000
سرعة الإدخال الاسمية	rmp	2	16~200	5000	4000	4000	3000	3000	3000	2200
سرعة الدخول القصوى	rmp	1	4 ~ 20	10000	8000	8000	6000	6000	4000	3500
سرعة الدخول القصوى	rmp	2	16~200	10000	8000	8000	6000	6000	4000	3500
رد فعل متشدد للغاية	أرمين	1	4 ~ 20	‬‬	≤2	≤2	≤2	≤2	≤2	≤2
رد فعل متشدد للغاية	أرمين	2	16~200	‬‬	≤4	≤4	≤4	≤4	≤4	≤4
رد فعل صارم	أرمين	1	4 ~ 20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
رد فعل صارم	أرمين	2	16~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
رد فعل عادي	أرمين	1	4 ~ 20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
رد فعل عادي	أرمين	2	16~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
الصلابة الاصطناعية	Nm/arcmin	1,2	4 ~ 200	13	31	95	183	529	1030	1421
القوة الشعاعية القصوى	ن	1,2	4 ~ 200	2300	4100	9400	15000	25600	42000	59800
القوة المحورية القصوى	ن	1,2	4 ~ 200	1055	2980	5600	9300	19000	33400	59000
لحظة الانحناء	Nm	1,2	4 ~ 200	94	198	482	1090	4030	6100	8500
حياة الخدمة	الـ	1,2	4 ~ 200	20000 ساعة ((تشغيل مستمر 10000 ساعة)
الكفاءة	%	1	4 ~ 20	≥95%
الكفاءة	%	2	16~200	≥92%
الوزن	كيلوغرام	1	4 ~ 20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
الوزن	كيلوغرام	2	16~200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
درجة حرارة العمل	°C	1,2	4 ~ 200	-10 درجة مئوية -90 درجة مئوية
التشحيم		1,2	4 ~ 200	الدهون الاصطناعية
فئة الحماية		1,2	4 ~ 200	IP65
موقع التثبيت		1,2	4 ~ 200	أي اتجاه
مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة)	dB ((A)	1	4 ~ 20	≤ 63	≤ 65	≤68	≤70	≤ 72	≤ 74	≤ 74
مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة)	dB ((A)	2	16~200	≤ 63	≤ 65	≤68	≤70	≤ 72	≤ 74	≤ 74
