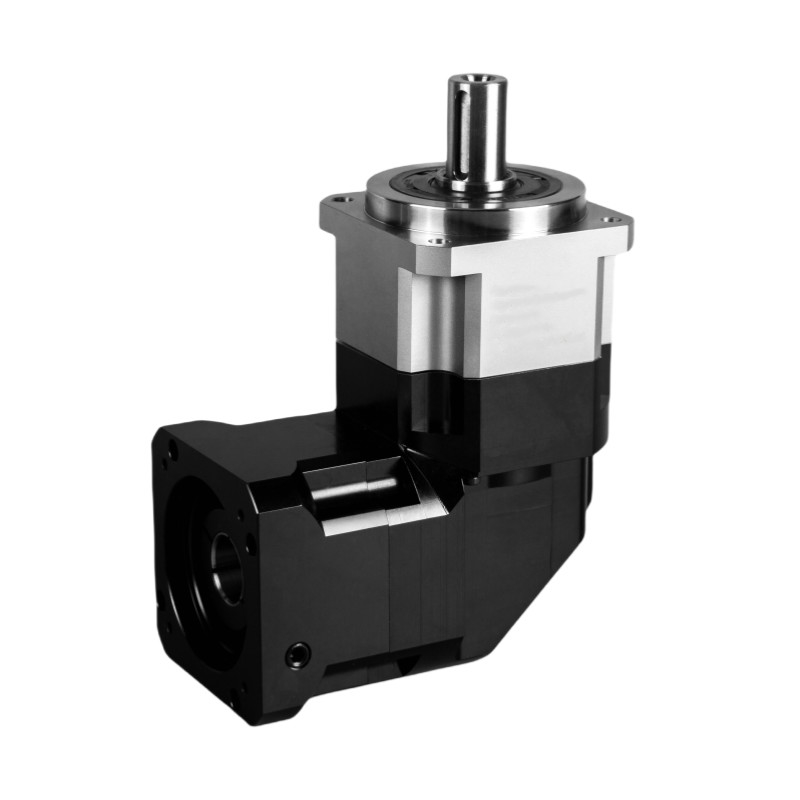

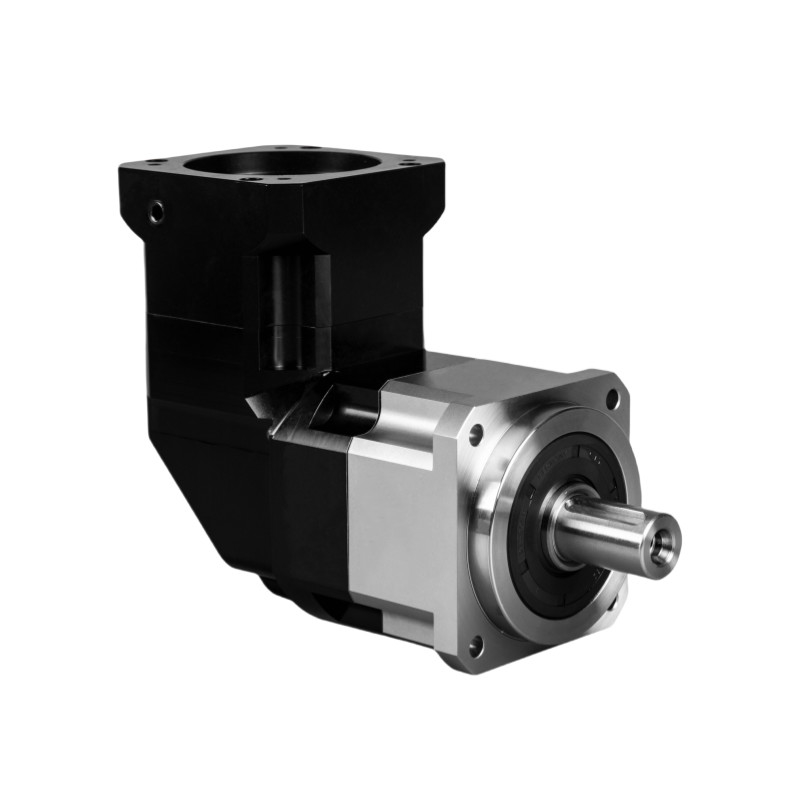

Name: OEM عمود مجوف الزاوية اليمنى محرك علبة التروس الكوكبية المقللة
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: علب التروس الكوكبية من سلسلة NBR
Availability: InStock

المنزل > المنتجات > مخفض كوكبي >

OEM عمود مجوف الزاوية اليمنى محرك علبة التروس الكوكبية المقللة

علبة نقل المحركات ذات الزاوية اليمنى,علبة التروس الكوكبية للمحرك الزاوية المستقيمة,عجلة التروس ذات الزاوية اليمنى OEM

Planetary right angle motor gearbox

OEM right angle gearbox hollow shaft

مكان المنشأ:

جيانغسو، الصين

اسم العلامة التجارية:

Giant Precision

إصدار الشهادات:

ISO9001

رقم الموديل:

علب التروس الكوكبية من سلسلة NBR

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

المنتج:

علب التروس الكوكبية من سلسلة NBR

النموذج:

NBR060، NBR090، NBR115، NBR142، NBR180، NBR220

نسبة:

3 إلى 200

قطعة:

مزدوج واحد

الكفاءة:

≥95٪

حياة الخدمة:

20000 ساعة

عملية مستمرة:

10000 ساعة

فئة الحماية:

IP65

درجة حرارة العمل:

-10 درجة مئوية -90 درجة مئوية

رد فعل عنيف فائق الدقة:

≥4 أركمين

التطبيق:

القطع بالليزر، مناور، معدات الطباعة، تصنيع السيارات، الاتصالات عبر الأقمار الصناعية، صناعة الأدوية

الضمان:

سنة واحدة

شروط الدفع والشحن

الحد الأدنى لكمية

1 مجموعة

الأسعار

To Be Negotiated

تفاصيل التغليف

علبة الكرتون

وقت التسليم

3-4 أسابيع

شروط الدفع

T/T

القدرة على العرض

20000 مجموعة شهريا

منتجات ذات صلة

فيديو

اتصل بنا الآن

وصف المنتج

المواصفات		رقم القطاع	النسبة	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
عزم الدوران الخارجي الاسمي	Nm	واحد	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			12	50	140	290	570	1040	1800
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		مزدوج	15	50	120	190	320	550	1080
			16	‬‬	‬‬	‬‬	‬‬	990	1610
			25	55	150	310	610	1140	1900
			30	50	120	190	320	550	1080
			35	55	150	310	610	1140	1900
			40	55	150	310	610	1140	1900
			45	55	150	310	610	1140	1900
			50	55	150	310	610	1140	1900
			60	55	150	310	610	1140	1900
			70	55	150	310	610	1140	1900
			80	55	150	310	610	1140	1900
			90	55	150	310	610	1140	1900
			100	55	150	310	610	1140	1900
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
عجز الدوار	كجم.سم3	واحد	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			12	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.7	1.87	6.25	21.80	65.60	145.82
			16	0.7	1.87	6.25	21.80	65.60	145.82
			20	0.7	1.87	6.25	21.80	65.60	145.82
		مزدوج	15.00	0.09	0.35	2.25	6.84	23.40	68.90
			16	‬‬	‬‬	‬‬	‬‬	23.40	68.90
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

OEM عمود مجوف الزاوية اليمنى محرك علبة التروس الكوكبية المقللة 2

OEM عمود مجوف الزاوية اليمنى محرك علبة التروس الكوكبية المقللة 3

OEM عمود مجوف الزاوية اليمنى محرك علبة التروس الكوكبية المقللة 4

OEM عمود مجوف الزاوية اليمنى محرك علبة التروس الكوكبية المقللة 5

OEM عمود مجوف الزاوية اليمنى محرك علبة التروس الكوكبية المقللة 6

OEM عمود مجوف الزاوية اليمنى محرك علبة التروس الكوكبية المقللة 7

جدول المعلمات		رقم القطاع	النسبة	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
عزم دوران التسارع القصوى	Nm	1,2	1.8 مرات عزم دوران الخروج الاسمي
عزم التوقف الطارئ	Nm	1,2	3 مرات عزم دوران الخروج القياسي
سرعة الإدخال الاسمية	rmp	1	3 ~ 20	5000	4000	4000	3000	3000	2000
سرعة الإدخال الاسمية	rmp	2	15~200	5000	4000	4000	3000	3000	2000
سرعة الدخول القصوى	rmp	1	3 ~ 20	10000	8000	8000	6000	6000	4000
سرعة الدخول القصوى	rmp	2	15~200	10000	8000	8000	6000	6000	4000
رد فعل متشدد للغاية	أرمين	1	3 ~ 20	‬‬	≤2	≤2	≤2	≤2	≤2
رد فعل متشدد للغاية	أرمين	2	15~200	‬‬	≤4	≤4	≤4	≤4	≤4
رد فعل صارم	أرمين	1	3 ~ 20	≤4	≤4	≤4	≤4	≤4	≤4
رد فعل صارم	أرمين	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
رد فعل عادي	أرمين	1	3 ~ 20	≤6	≤6	≤6	≤6	≤6	≤5
رد فعل عادي	أرمين	2	15~200	≤9	≤9	≤9	≤9	≤9	≤7
الصلابة الاصطناعية	Nm/arcmin	1,2	3 ~ 200	8	14	27	52	148	305
القوة الشعاعية القصوى	ن	1,2	3 ~ 200	1730	3250	7000	9600	14500	27800
القوة المحورية القصوى	ن	1,2	3 ~ 200	865	1625	3500	4800	7250	13900
لحظة الانحناء	Nm	1,2	3 ~ 200	77	152	325	530	920	1840
حياة الخدمة	الـ	1,2	3 ~ 200	20000 ساعة ((تشغيل مستمر 10000 ساعة)
الكفاءة	%	1	3 ~ 20	≥95%
الكفاءة	%	2	15~200	≥92%
الوزن	كيلوغرام	1	3 ~ 20	2.1	6.4	13.0	24.5	51.0	83.0
الوزن	كيلوغرام	2	15~200	2.1	7.8	14.2	27.5	54.0	95.0
درجة حرارة العمل	°C	1,2	3 ~ 200	-10 درجة مئوية -90 درجة مئوية
التشحيم		1,2	3 ~ 200	الدهون الاصطناعية
فئة الحماية		1,2	3 ~ 200	IP65
موقع التثبيت		1,2	3 ~ 200	أي اتجاه
مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة)	dB ((A)	1	3 ~ 20	≤ 63	≤ 65	≤68	≤70	≤ 72	≤ 74
مستوى الضوضاء (N1 = 3000 دورة في الدقيقة، بدون حمولة)	dB ((A)	2	15~200	≤ 63	≤ 65	≤68	≤70	≤ 72	≤ 74
