مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
14/17/20/20/25/32/40
صلابة التواء العالية LHT - سلسلة I من علبة التروس المنسقة
وصف المنتج
يحتوي سلسلة LHT - I flexspline على هيكل أسطواني قياسي مجوف ، باستخدام مولد موجات من نوع جسم واحد.
هذا المكسر الهارموني له هيكل مضغوط. يطابق عمود المدخل مباشرة الثقب الداخلي لمولد الموجات ويتم توصيله من خلال مفتاح مسطح.يمكن استخدامه في وضع الاتصال من تثبيت نهاية spline جامدة وإخراج نهاية flexsplineيمكن استخدامه أيضا في وضع الاتصال لتثبيت نهاية flexspline وإخراج نهاية spline جامدة.
يمكن استخدام وحدات التروس من سلسلة LHT - I على نطاق واسع في الروبوتات والروبوتات الإنسانية ومعدات تصنيع أشباه الموصلات ومعدات تصنيع FPD ومعدات تصنيع السيراميك الزجاجي.
الخصائص الرئيسية
جدول المعلمات الاسمية لسلسلة LHT - I
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
متوسط سرعة الدوران المسموح بها (الدهون) |
رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.4 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.54 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 0.72 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.22 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 2.54 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 4.4 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

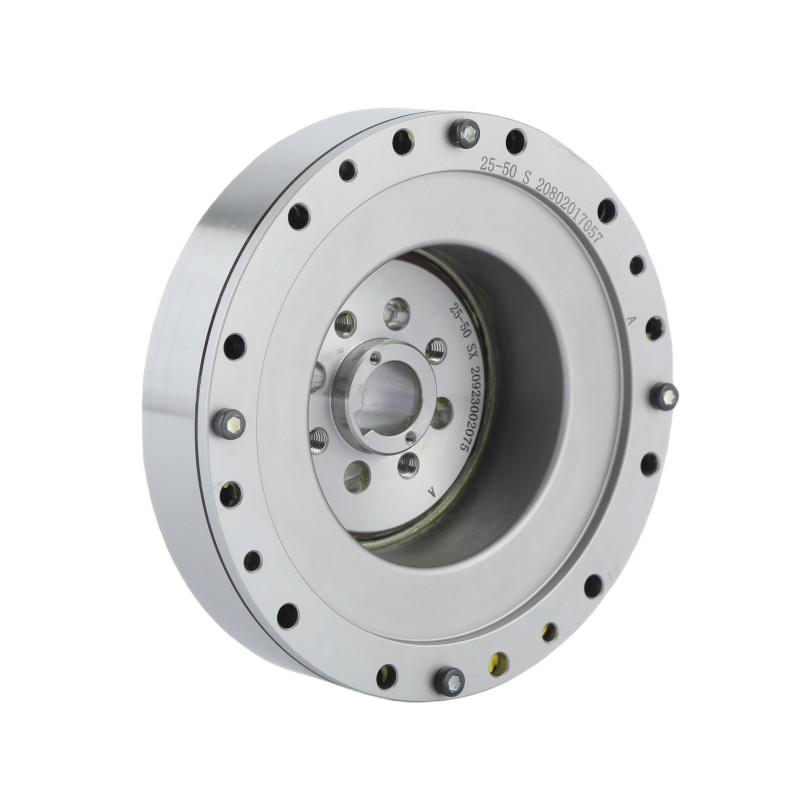

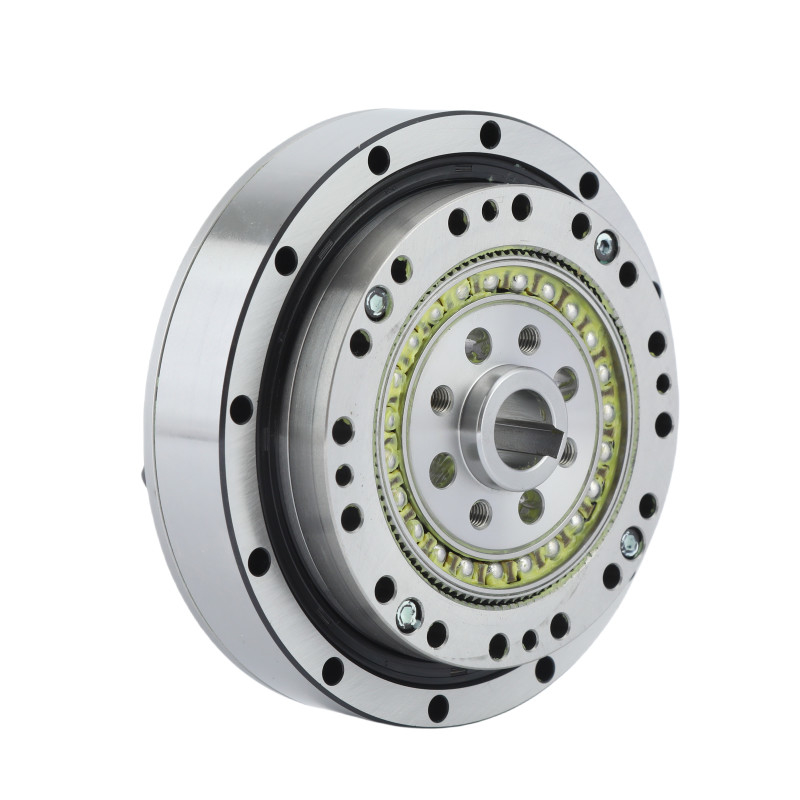

صور مفصلة
| الخصائص الرئيسية لـ LHT - I التروس الهارمونية | |||
| المنتج | محرك التحرك المباشر خفض موجة التوتر | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50من 1 إلى 160:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
14، 17، 20، 25، 32، 40 | ||
|
الوزن
|
0.4 إلى 4.4 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
| الروبوتات الصناعية | الأجهزة الطبية | آلات CNC |
