مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
موديل 14، 17، 20، 25، 32، 40
وصف المنتج
تأتي سلسلة LHT - IV مع عمود إدخال ، ويتم تصميم معدات موجة التوتر مع محمل دعم داخلي وهيكل مغلق بالكامل.
وهي مناسبة للغاية في الحالات التي تحتاج فيها إلى تركيب عجلات منحدرة أو ناقلات حزام توقيت في نهاية المدخل.
الخصائص الرئيسية
جدول المعلمات الاسمية لسلسلة LHT - IV
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به من سرعة الدوران (Grease) | متوسط سرعة الدوران المسموح بها ((الزيت) | رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.66 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.9 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 1.29 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.99 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 7 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

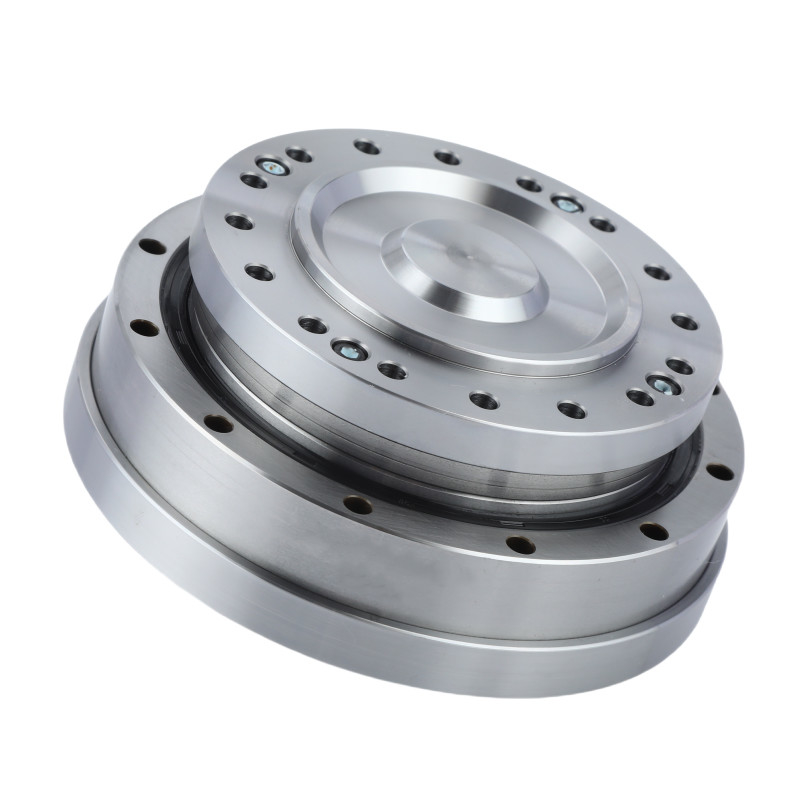

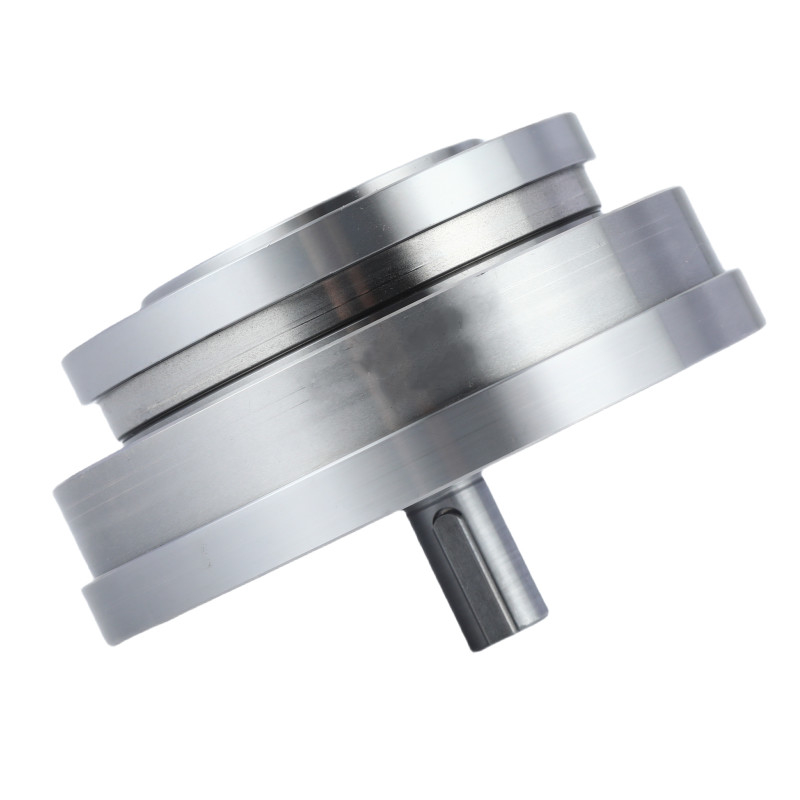

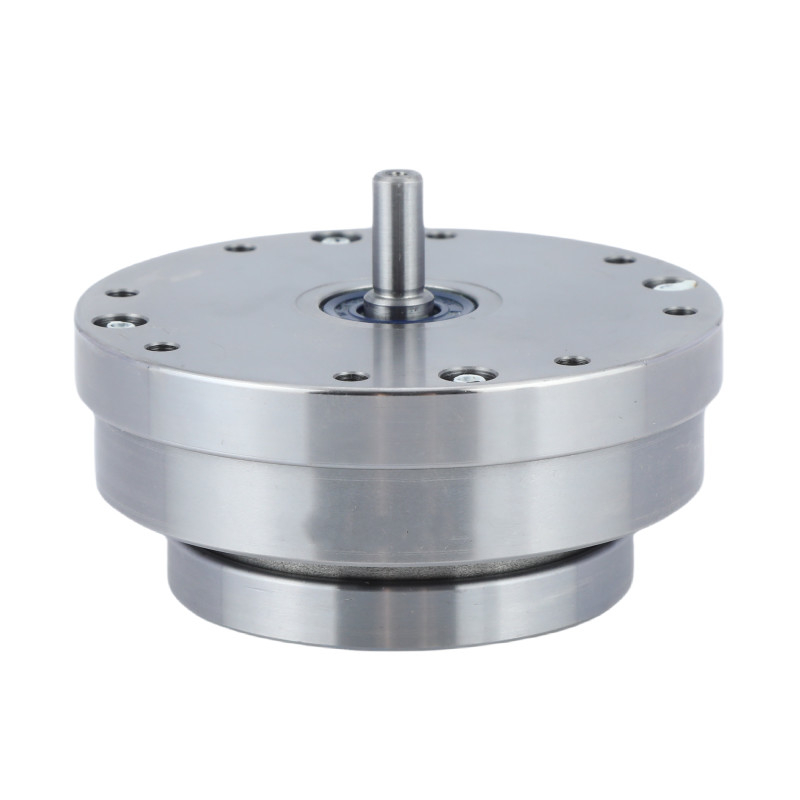

صور مفصلة
| الخصائص الرئيسية لـ LHT - سلسلة IV | |||
| المنتج | أجهزة التشغيل الهارمونية المغلقة | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50، 80، 100، 120، 160 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
14، 17، 20، 25، 32، 40 | ||
|
الوزن
|
0.66 إلى 7 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
| الأجهزة الطبية | الروبوتات البشرية | آلات CNC |
PDF الرسومات تحميل
LHT-14-XX-U-IV-keyway.pdf LHT-14-XX-U-IV-لا طريق رئيسي.pdf
LHT-17-XX-U-IV-keyway.pdf LHT-17-XX-U-IV-لا طريق مفتاحي.pdf
LHT-20-XX-U-IV.pdf LHT-25-XX-U-IV.pdf LHT-32-XX-U-IV.pdf LHT-40-XX-U-IV.pdf
