مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
موديل 14، 17، 20، 25، 32
وصف المنتج
LHD - I سلسلة المحرك الهارموني هي عجلة عالية القدرة وحدات التروس موجة التوتر شديدة المسطحة.
تم تصميم محركات LHD - I المتناغمة مع تخطيط مضغوط وبسيط لسهولة التكامل ، ويساعد على توفير بصمة صغيرة وخفض الوزن لتطبيقات محدودة في المساحة.
هذه المكبرات التدريبية الهارمونية الفضفاضة مناسبة للغاية للاستخدام كمفاصل نهاية الروبوتات ومكبرات التدريب النهائية للعملاء
|
|
الخصائص الرئيسية
جدول المعلمات المسموح بها من سلسلة LHD Harmonic Drive
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به من سرعة الدوران (Grease) | متوسط سرعة الدوران المسموح بها ((الزيت) | رد فعل عنيف | الوزن | عمر التصميم |
| Nm | Nm | Nm | Nm | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

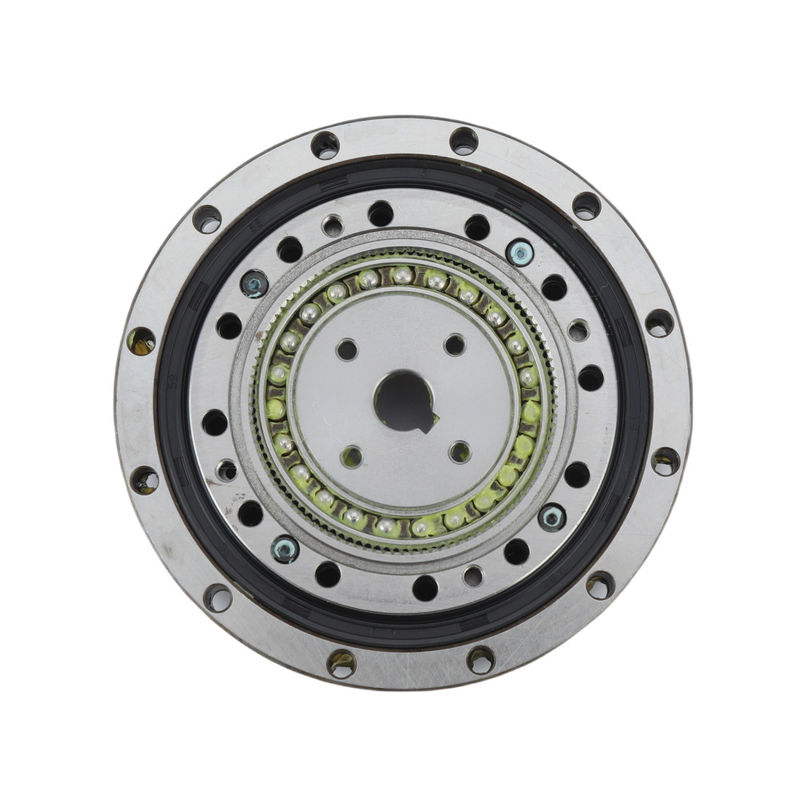

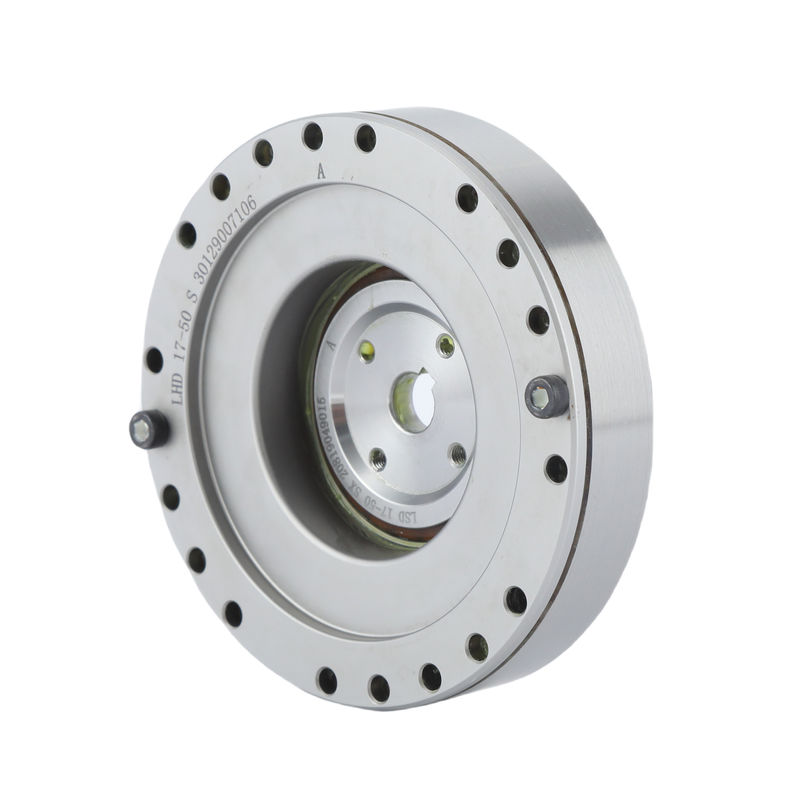

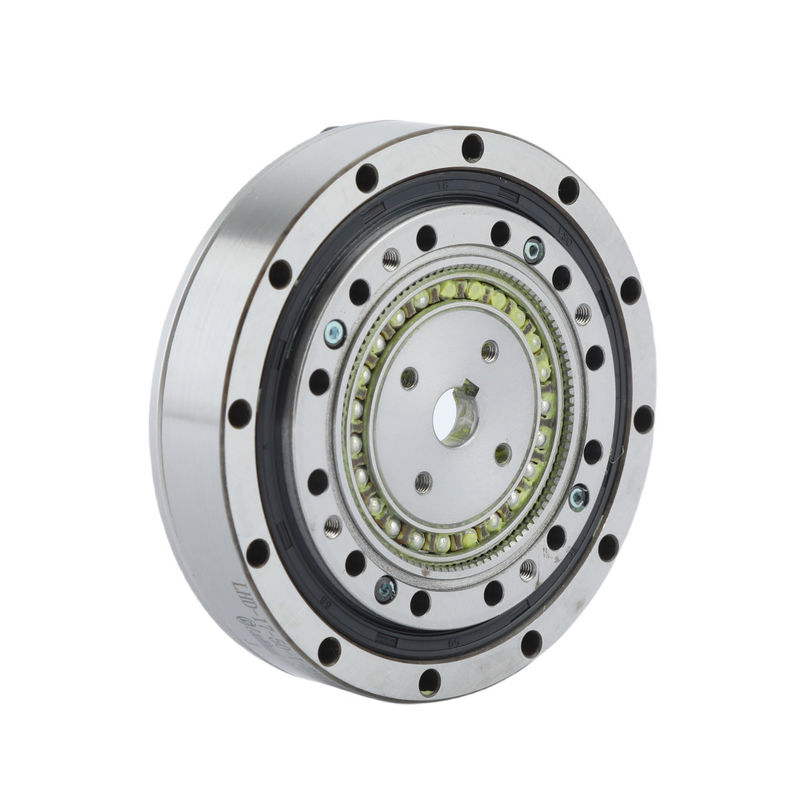

صور مفصلةمن LHD Series Harmonic Drive
| الخصائص الرئيسية للصندوق التروسية المقللة الهارمونية المتطرفة للغاية | |||
| المنتج | محركات التشغيل الهارمونية المتطرفة | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50، 80، 100 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
10000 ساعة | ||
|
النموذج
|
14، 17، 20، 25، 32 | ||
|
الوزن
|
0.34 إلى 1.9 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
| |
|
|
| الروبوت الصناعي | الفضاء الجوي | نظام التصنيع |
