مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
موديل 14، 17، 20، 25، 32
وصف المنتج
المحركات الهارمونية من سلسلة LSD-I معروفة باسم المحركات المتطرفة للغايةموجة الإجهادوحدات المعدات
هذا التصميم المرن يوفر دقة تحديد المواقع ممتازة ودقة دوران
هذه المحركات الهارمونية السطحيةوهي مناسبة للغاية للاستخدام كمفاصل نهاية الروبوتات والخفضات النهائية للعملاء.
الميزات الرئيسية لـ LSD Series Harmonic Drive
جدول المعلمات المسموح بها من LSD - سلسلة I المحرك الهارموني
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
متوسط سرعة الدوران المسموح بها (الدهون) |
رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 14 | 50 | 3.7 | 0.38 | 12 | 1.2 | 4.8 | 0.49 | 24 | 2.4 | 8500 | 3500 | ≤20 | 0.37 | 9000 |
| 80 | 5.4 | 0.55 | 16 | 1.6 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
| 100 | 5.4 | 0.55 | 19 | 1.9 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
| 17 | 50 | 11 | 1.1 | 23 | 2.3 | 18 | 1.9 | 48 | 4.9 | 7300 | 3500 | ≤20 | 0.49 | 9000 |
| 80 | 15 | 1.5 | 29 | 3 | 19 | 1.9 | 61 | 6.2 | 10000 | |||||
| 100 | 16 | 1.6 | 37 | 3.8 | 27 | 2.8 | 71 | 7.2 | 10000 | |||||
| 20 | 50 | 17 | 1.7 | 39 | 4 | 24 | 2.4 | 69 | 7 | 6500 | 3500 | ≤20 | 0.68 | 9000 |
| 80 | 24 | 2.4 | 51 | 5.2 | 33 | 3.4 | 89 | 9.1 | 10000 | |||||
| 100 | 28 | 2.9 | 57 | 5.8 | 34 | 3.5 | 95 | 9.7 | 10000 | |||||
| 25 | 50 | 27 | 2.8 | 69 | 7 | 38 | 3.9 | 127 | 13 | 5600 | 3500 | ≤20 | 1.25 | 9000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 60 | 6.1 | 179 | 18 | 10000 | |||||
| 100 | 47 | 4.8 | 110 | 11 | 75 | 7.6 | 184 | 19 | 10000 | |||||
| 32 | 50 | 53 | 5.4 | 151 | 15 | 75 | 7.6 | 268 | 27 | 4800 | 3500 | ≤20 | 2.48 | 9000 |
| 80 | 83 | 8.5 | 213 | 22 | 117 | 12 | 398 | 41 | 10000 | |||||
| 100 | 96 | 10 | 233 | 24 | 151 | 15 | 420 | 43 | 10000 | |||||

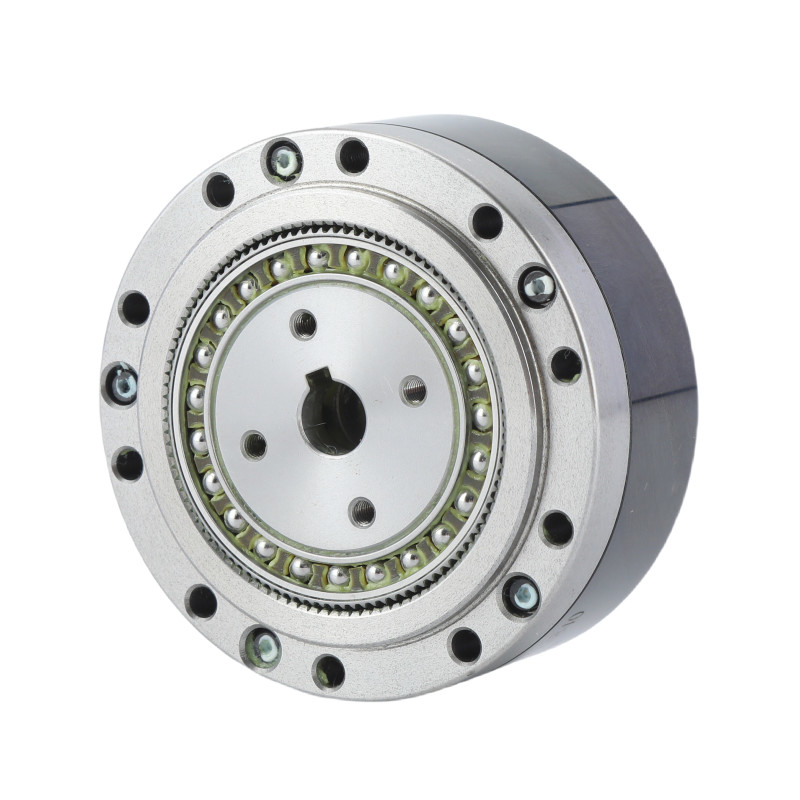

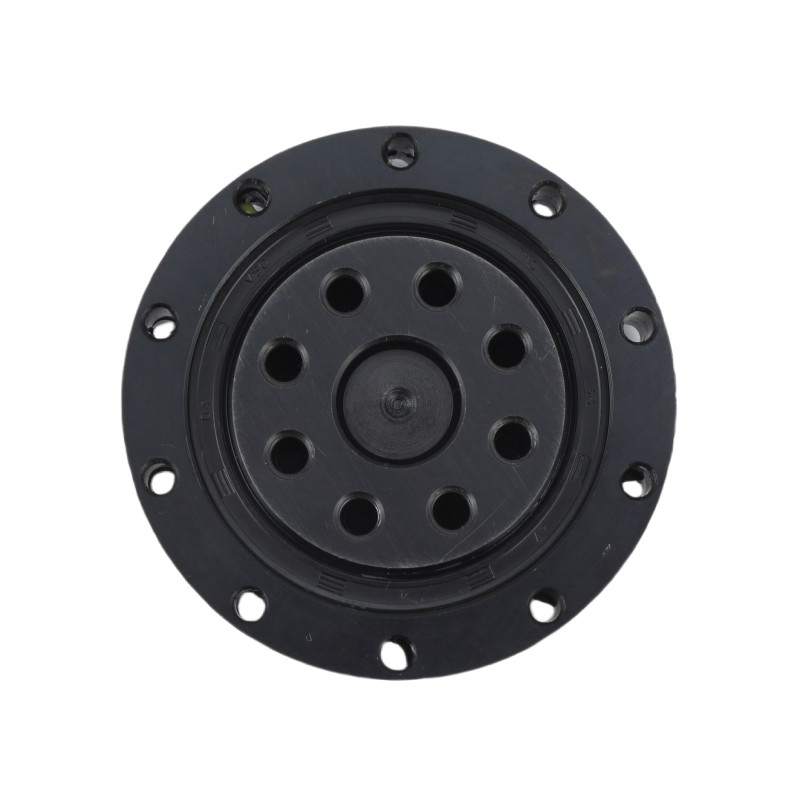

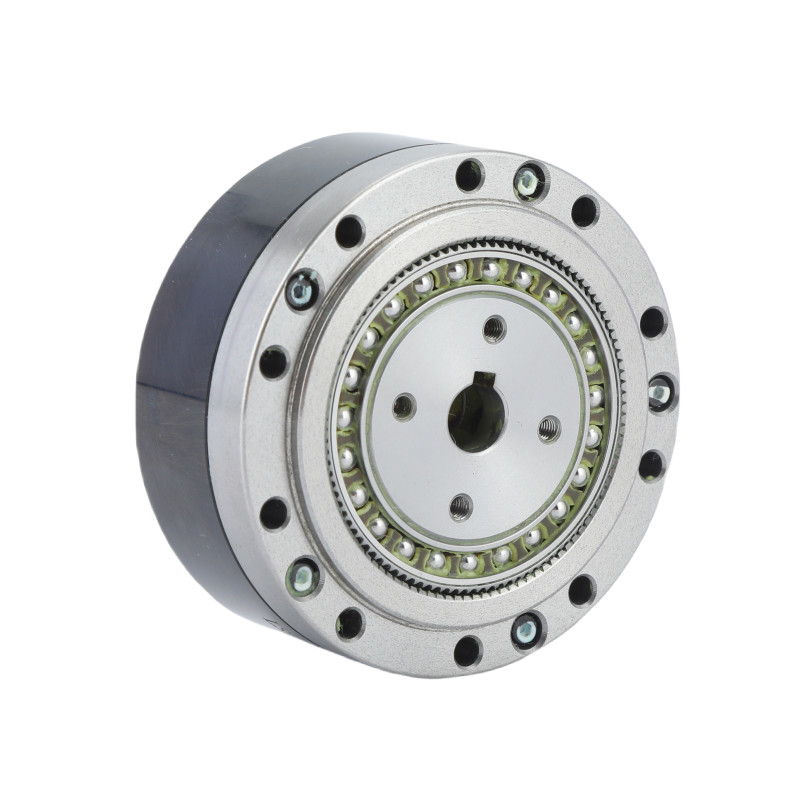

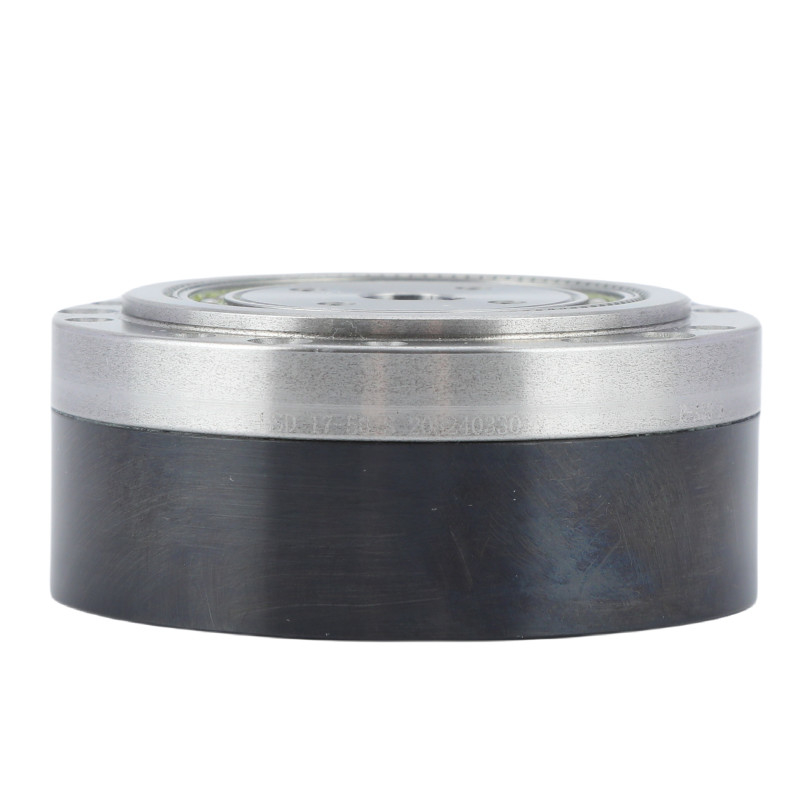

صور مفصلة
| الخصائص الرئيسية لـ LSD - المسلسل I Ultra - Flat Strain Wave Reducer | |||
| المنتج | محركات التشغيل الهارمونية المتطرفة | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50، 80، 100 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
10000 ساعة | ||
|
النموذج
|
14، 17، 20، 25، 32 | ||
|
الوزن
|
0.37 إلى 2.48 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
| |
|
|
|
| نظم التصنيع | أنظمة التعبئة | الروبوتات البشرية | الأجهزة الطبية |
PDF الرسومات تحميل
(إل إس دي-14-بي-XX-يو-آي) (إل إس دي-14-إكس-إي-آي) (إل إس دي-17-بي-XX-يو-آي)
(إل إس دي-17-إكس إكس-يو-آي) (إل إس دي-20-بي-إكس-يو-آي) (إل إس دي-20-إكس-إي-آي)
(إل إس دي-25-بي-XX-يو-آي) (إل إس دي-25-إكس إكس-يو-آي) "إل إس دي-32-بي-XX-يو-آي.pdf
