مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
نموذج 8، نموذج 11
وصف المنتج
ويعرف وحدات التشغيل الهارمونية النموذج 8 والنموذج 11 من سلسلة LS و LH باسم خفيف موجات الإجهاد الصغير.
توفر أجهزة تقليل موجات الإجهاد المصغرة من سلسلة LS و LH دقة تحديد المواقع العالية في حزمة صغيرة جداً.
هذه المحركات الهارمونية مناسبة بشكل جيد لتطبيقات أشباه الموصلات والروبوتات، وخاصة نهاية محاور الذراع للروبوتات الصناعية الصغيرة والتعاونية،الآلات الصناعية التي يكون فيها الوزن عامل حاسم.
الخصائص الرئيسية
• ضئيلة الوزن
• دقة عالية في تحديد المواقع
• قدرة عالية على الدوران
• قدرة عالية على الحمل الشعاعي والمحوري والحركة
• ثلاثة نسب تخفيض متاحة: 50: 1 إلى 100:1
جدول المعلمات القياسية لسلسلة LS
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
متوسط سرعة الدوران المسموح بها (الدهون) |
رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.25 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 0.17 | 10000 | ||||
جدول المعلمات القياسية لسلسلة LH
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
متوسط سرعة الدوران المسموح بها (الدهون) |
رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||

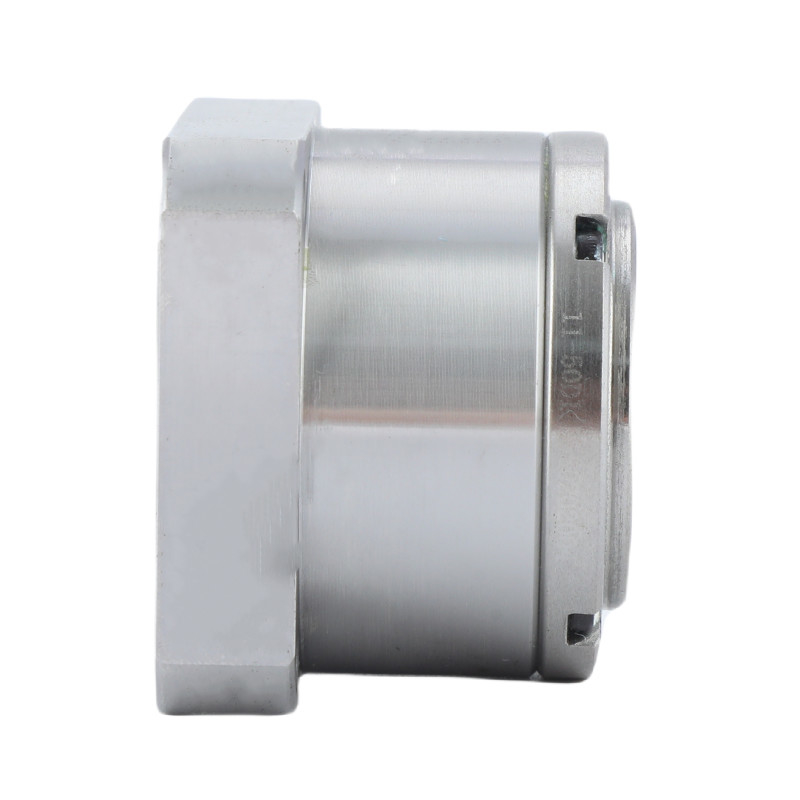

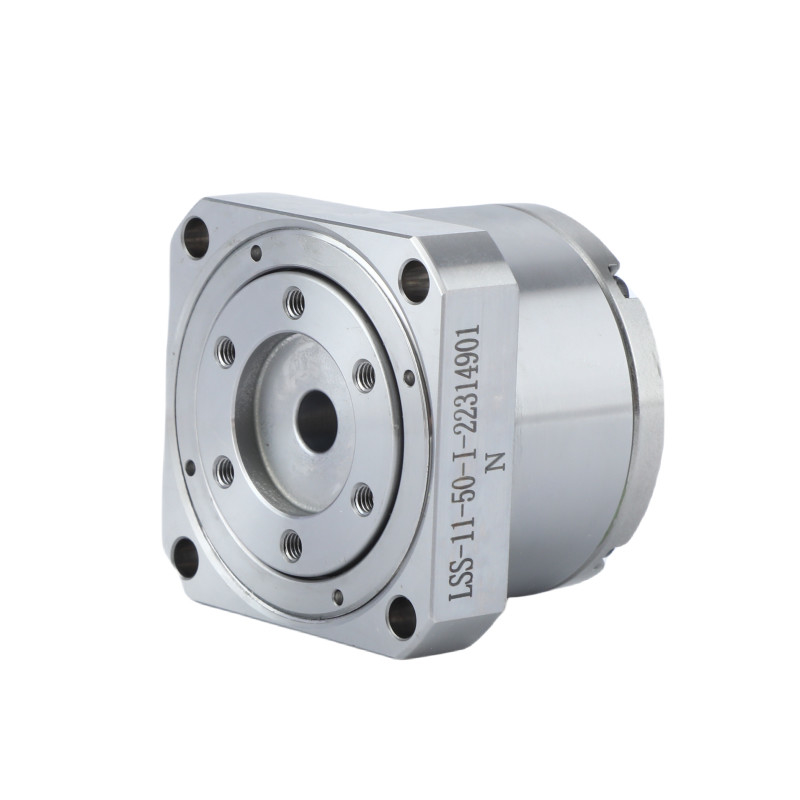

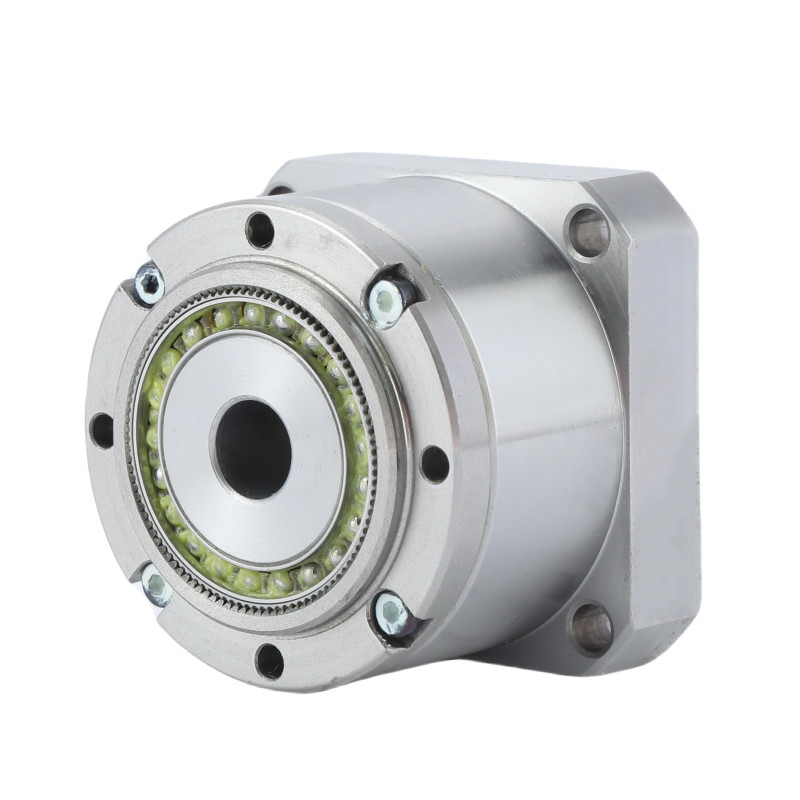

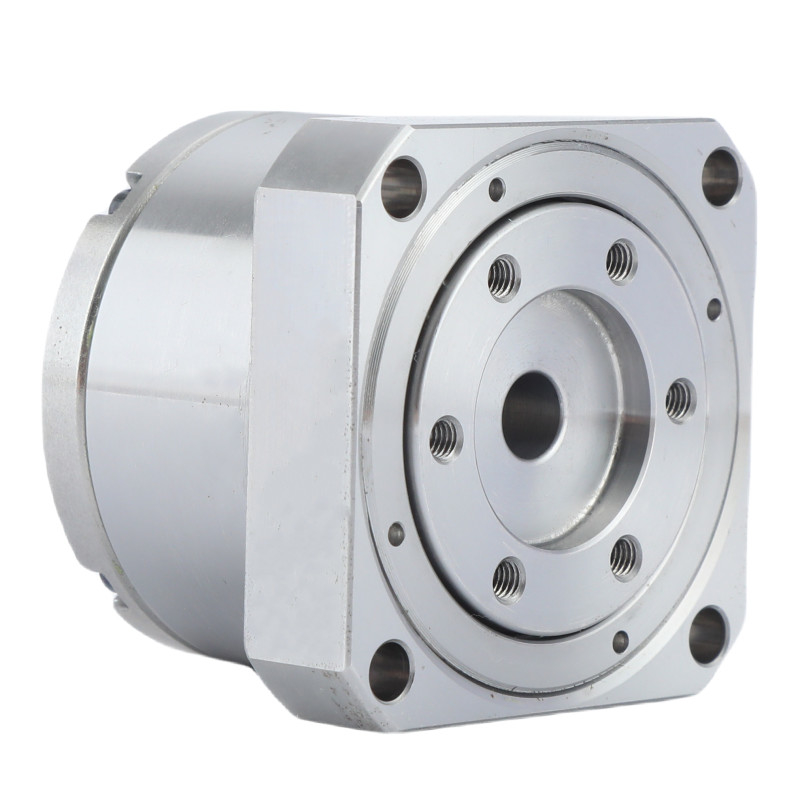

صور مفصلة
| السمات الرئيسيةالمحرك الهارموني المصغر من سلسلة LS و LH | |||
| المنتج | خفيف موجات التوتر الصغير | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50، 80، 100 | ||
|
رد فعل عنيف
|
أقل من 30 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
10000 ساعة | ||
|
النموذج
|
8، 11 | ||
|
الوزن
|
0.06 إلى 0.27 كجم | ||
| الضمان | سنة واحدة | ||
التطبيق
المحركات الهارمونية، أو محركات التروس الهارمونية، هي آليات التروس المتخصصة المعروفة بدقة وتصميمها المدمج.يجدون تطبيق في مجالات مختلفة بسبب خصائصهم الفريدة.
| الروبوتات | تستخدم المحركات الهارمونية على نطاق واسع في الروبوتات لنسبة العزم الكهربائي المرتفعة إلى الوزن ودقة. إنها تساعد في تحقيق التحكم الدقيق والموضع في الذراعين والساقين الروبوتية. | |
| الفضاء الجوي | في هندسة الطيران والفضاء، تستخدم هذه المحركات في أنظمة الأقمار الصناعية والمركبات الفضائية بسبب موثوقيتها وتقليدها.فهي ضرورية في الآليات التي تتطلب دقة عالية والحد الأدنى من رد الفعل، مثل هوائيات الأقمار الصناعية ومعدات الهبوط. | |
| الأجهزة الطبية | تستخدم المحركات الهارمونية في أجهزة طبية مختلفة، بما في ذلك الروبوتات الجراحية ومعدات التشخيص.دقة وتحركها السلس أمر بالغ الأهمية للعمليات الحساسة والتشخيص الدقيق. | |
| الأتمتة الصناعية | يتم توظيفها في أنظمة الأتمتة الصناعية لأداء مهام مثل التعامل مع المواد والتجميع وأدوات الآلات.قدرتهم على التعامل مع الأحمال الكبيرة مع الحفاظ على الدقة يجعلهم مناسبين لهذه التطبيقات. | |
| الأنظمة البصرية | تستخدم المحركات الهارمونية في الأنظمة البصرية، مثل التلسكوبات والكاميرات عالية الدقة، حيث يكون تحديد الموقع الدقيق والحد الأدنى من اللعب الميكانيكي أمرًا حاسمًا. | |
| السيارات | في تطبيقات السيارات ، يمكن العثور على محركات التوافق في الأنظمة التي تتطلب تحكمًا صغيرًا وكفءً في الحركة ،مثل في أنواع معينة من آليات التوجيه أو أنظمة مساعدة السائق المتقدمة (ADAS). | |
