مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LSS-14/17/20/20/25/32/40-XX-UI
وصف المنتج
وحدات التروس الهارمونية من سلسلة LSS - I معروفة باسم خفيف موجات التوتر ذات المحرك المباشر على شكل كوب مع أجزاء أقل ضررًا.
هذا التصميم يسمح باستخدام مساحة أكثر تكثيفًا وكفاءة ، ويوفر مزايا مثل الكفاءة العالية والدقة والصيانة المنخفضة ، حيث أن هناك عددًا أقل من المكونات عرضة للاستنزاف والتمزيق ،يساعد على إطالة عمر الخدمة إلى حد كبير.
يتم استخدام وحدات التروس الهارمونية من سلسلة LSS - I على نطاق واسع في الروبوتات ومعدات الأتمتة مثل معدات CNC ومعدات الدوران وتصنيع أشباه الموصلات والمعدات الطبية وهلم جرا.
الخصائص الرئيسية
Spالتسويقs
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران | متوسط سرعة الدوران المسموح بها | رد فعل عنيف | الوزن | عمر التصميم | ||||
| الدهون | الدهون | |||||||||||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.51 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.67 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 108 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 0.96 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.46 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 3.11 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 4.6 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

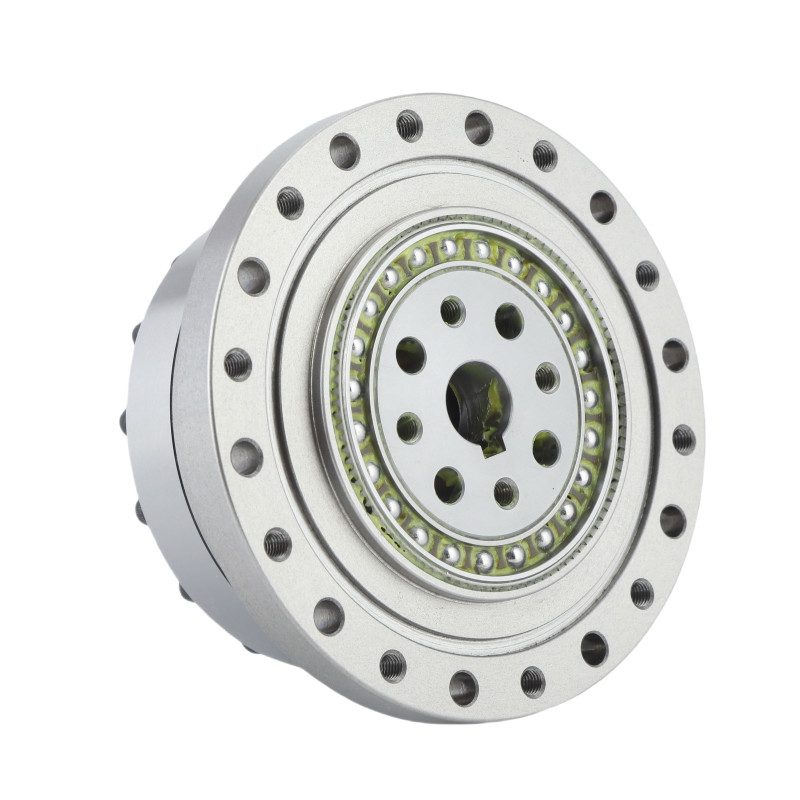

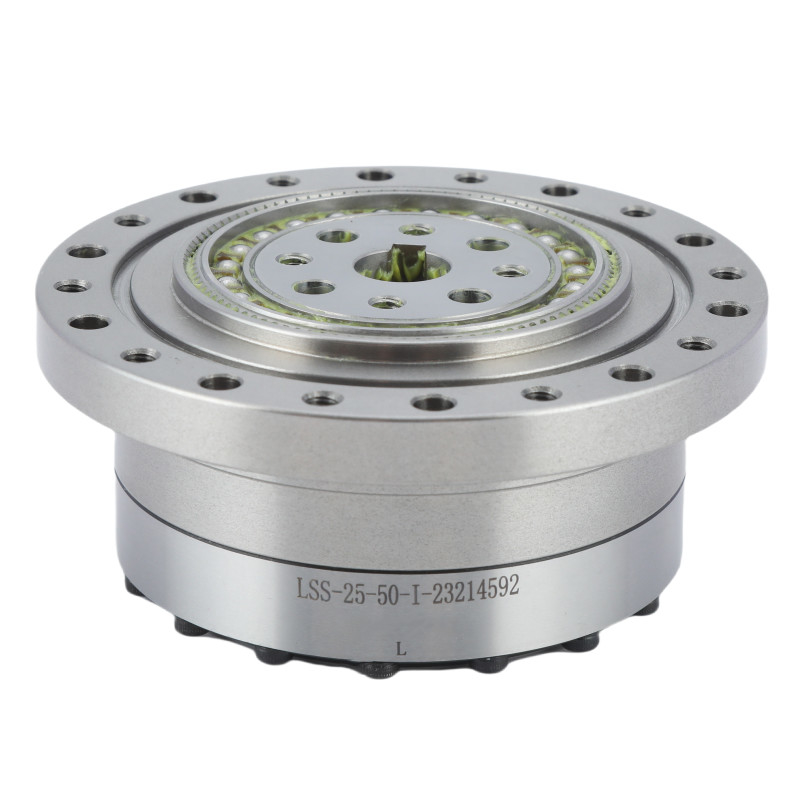

صور مفصلة
| الخصائص الرئيسية لوحدات التروس الهارمونية لسلسلة LSS - I | |||
| المنتج | وحدات المعدات الهارمونية | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50، 80، 100، 120 | ||
|
رد فعل عنيف
|
أقل من 10 ثواني قوس | ||
|
متوسط سرعة الإدخال
|
3000 أو 3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
14، 17، 20، 25، 32، 40 | ||
|
الوزن
|
0من 51 إلى 4.6 كجم | ||
| الضمان | سنة واحدة | ||
